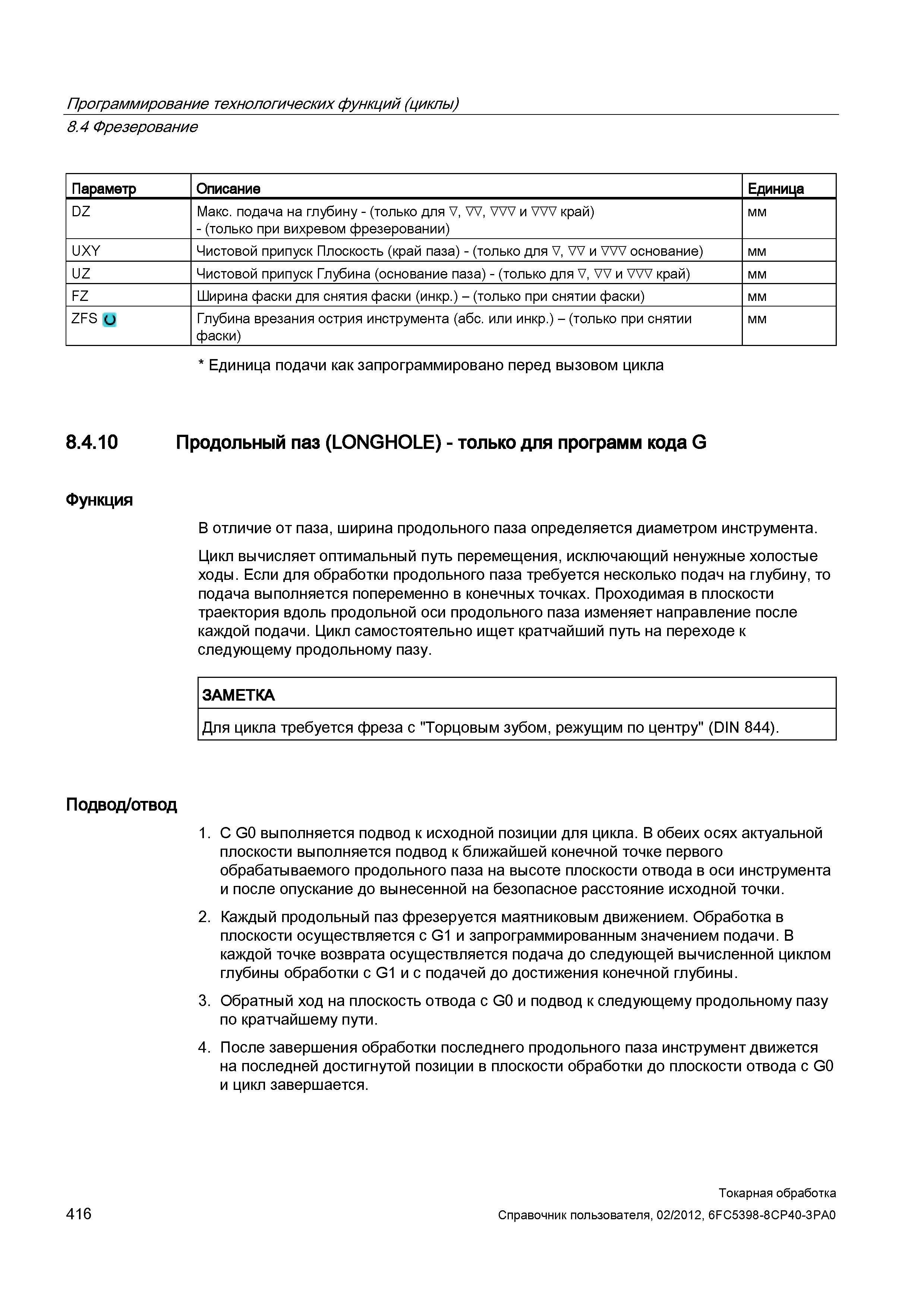

Продольный паз (LONGHOLE) - только для программ кода G Функция В отличие от паза, ширина продольного паза определяется диаметром инструмента Цикл

Продольный паз (LONGHOLE) - только для программ кода G Функция В отличие от паза, ширина продольного паза определяется диаметром инструмента. Цикл вычисляет оптимальный путь перемещения, исключающий ненужные холостые ходы. Если для обработки продольного паза требуется несколько подач на глубину, то подача выполняется попеременно в конечных точках. Проходимая в плоскости траектория вдоль продольной оси продольного паза изменяет направление после каждой подачи. Цикл самостоятельно ищет кратчайший путь на переходе к следующему продольному пазу. ЗАМЕТКА Для цикла требуется фреза с "Торцовым зубом, режущим по центру" (DIN 844). Подвод/отвод 1. С G0 выполняется подвод к исходной позиции для цикла. В обеих осях актуальной плоскости выполняется подвод к ближайшей конечной точке первого обрабатываемого продольного паза на высоте плоскости отвода в оси инструмента и после опускание до вынесенной на безопасное расстояние исходной точки. 2. Каждый продольный паз фрезеруется маятниковым движением. Обработка в плоскости осуществляется с G1 и запрограммированным значением подачи. В каждой точке возврата осуществляется подача до следующей вычисленной циклом глубины обработки с G1 и с подачей до достижения конечной глубины. 3. Обратный ход на плоскость отвода с G0 и подвод к следующему продольному пазу по кратчайшему пути. 4. После завершения обработки последнего продольного паза инструмент движется на последней достигнутой позиции в плоскости обработки до плоскости отвода с G0 и цикл завершается. 416 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.4 Фрезерование Параметр Описание Единица DZ Макс. подача на глубину - (только для V, W, и край) - (только при вихревом фрезеровании) мм UXY Чистовой припуск Плоскость (край паза) - (только для V, VV и основание) мм UZ Чистовой припуск Глубина (основание паза) - (только для V, VV и край) мм FZ Ширина фаски для снятия фаски (инкр.) - (только при снятии фаски) мм ZFS и Глубина врезания острия инструмента (абс. или инкр.) - (только при снятии фаски) мм Единица подачи как запрограммировано перед вызовом цикла 8.4.10
