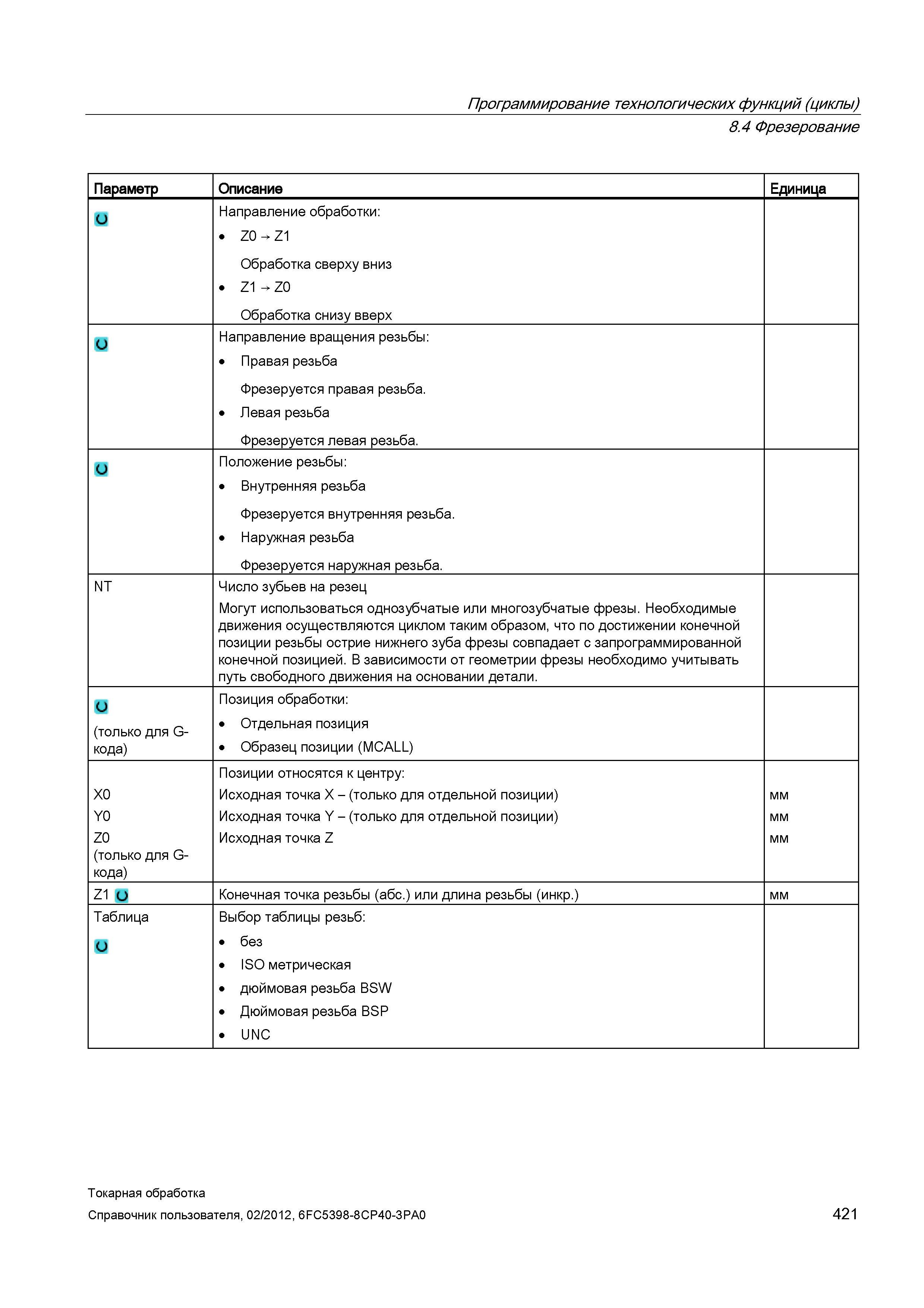

Могут использоваться однозубчатые или многозубчатые фрезы. Необходимые движения осуществляются циклом таким образом, что по достижении конечной позиции резьбы острие нижнего зуба фрезы совпадает с запрограммированной конечной позицией. В зависимости от геометрии фрезы необходимо учитывать путь свободного движения на основании детали. (только для G-кода) Позиция обработки: Отдельная позиция Образец позиции (MCALL) X0 Y0 Z0 (только для G-кода) Позиции относятся к центру: Исходная точка X - (только для отдельной позиции) Исходная точка Y - (только для отдельной позиции) Исходная точка Z мм Z1 о Конечная точка резьбы (абс.) или длина резьбы (инкр.) мм Таблица Выбор таблицы резьб: без ISO метрическая дюймовая резьба BSW Дюймовая резьба BSP UNC Токарная обработка Справочник пользователя, 421 Программирование технологических функций (циклы) 8.4 Фрезерование Параметр Описание Единица Направление обработки: Z0 Z1 Обработка сверху вниз Z1 Z0 Обработка снизу вверх Направление вращения резьбы: Правая резьба Фрезеруется правая резьба. Левая резьба Фрезеруется левая резьба. Положение резьбы: Внутренняя резьба Фрезеруется внутренняя резьба. Наружная резьба Фрезеруется наружная резьба. NT Число зубьев на резец
