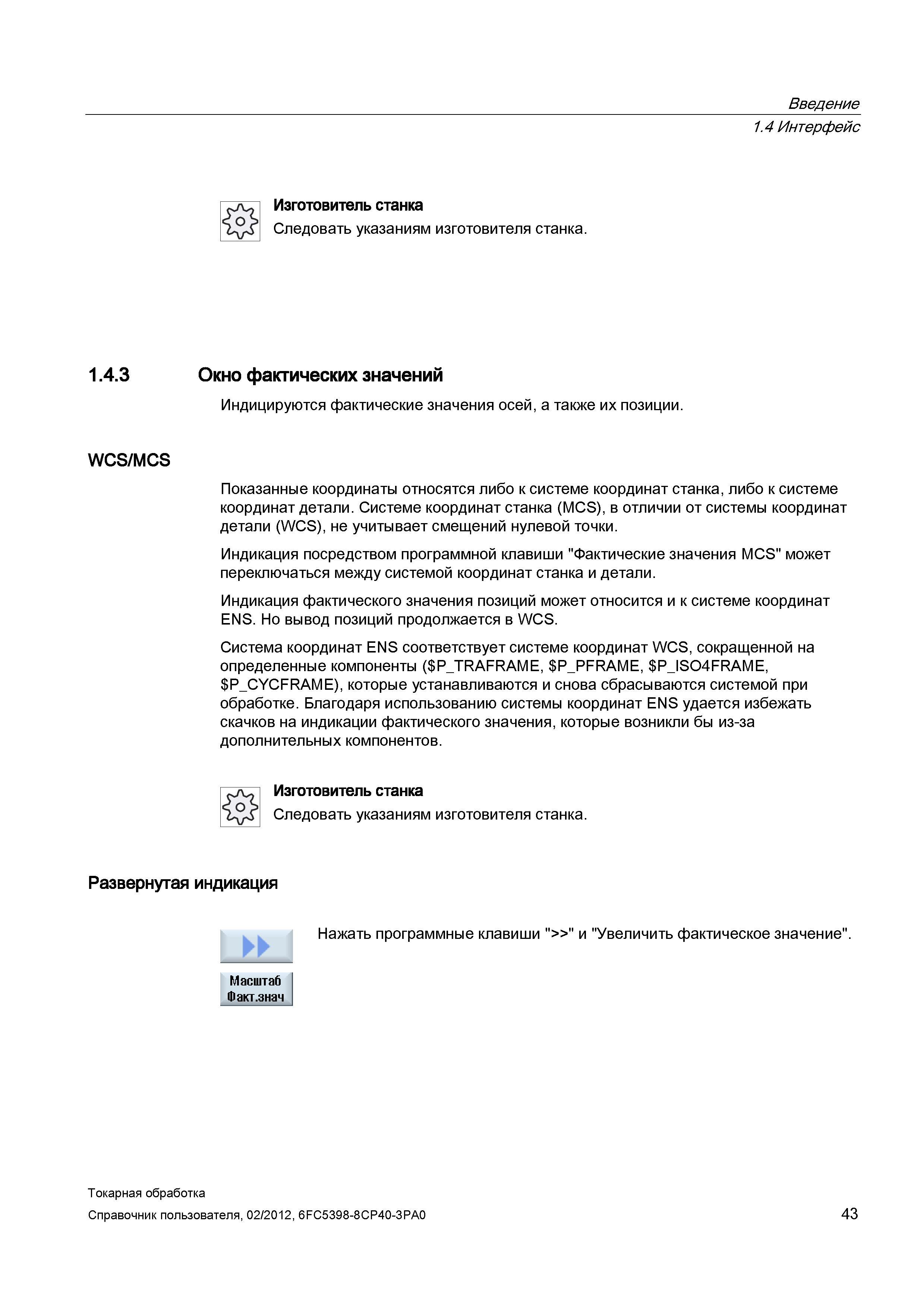

Показанные на стойке СЧПУ Siemens Sinumerik координаты относятся либо к системе координат станка, либо к системе координат детали. Системе координат станка (MCS), в отличии от системы координат детали (WCS), не учитывает смещений нулевой точки. Индикация посредством программной клавиши "Фактические значения MCS" может переключаться между системой координат станка и детали. Индикация фактического значения позиций может относится и к системе координат ENS. Но вывод позиций продолжается в WCS. Система координат ENS соответствует системе координат WCS, сокращенной на определенные компоненты ( P_TRAFRAME, P_PFRAME, P_ISO4FRAME, P_CYCFRAME), которые устанавливаются и снова сбрасываются системой при обработке. Благодаря использованию системы координат ENS удается избежать скачков на индикации фактического значения, которые возникли бы из-за дополнительных компонентов. Изготовитель станка Следовать указаниям изготовителя станка. Развернутая индикация Нажать программные клавиши ">>" и "Увеличить фактическое значение". Масштаб Факт.знач Токарная обработка Справочник пользователя, 43 Введение 1.4 Интерфейс Изготовитель станка Следовать указаниям изготовителя станка. 1.4.3 Окно фактических значений Индицируются фактические значения осей, а также их позиции. WCS/MCS
