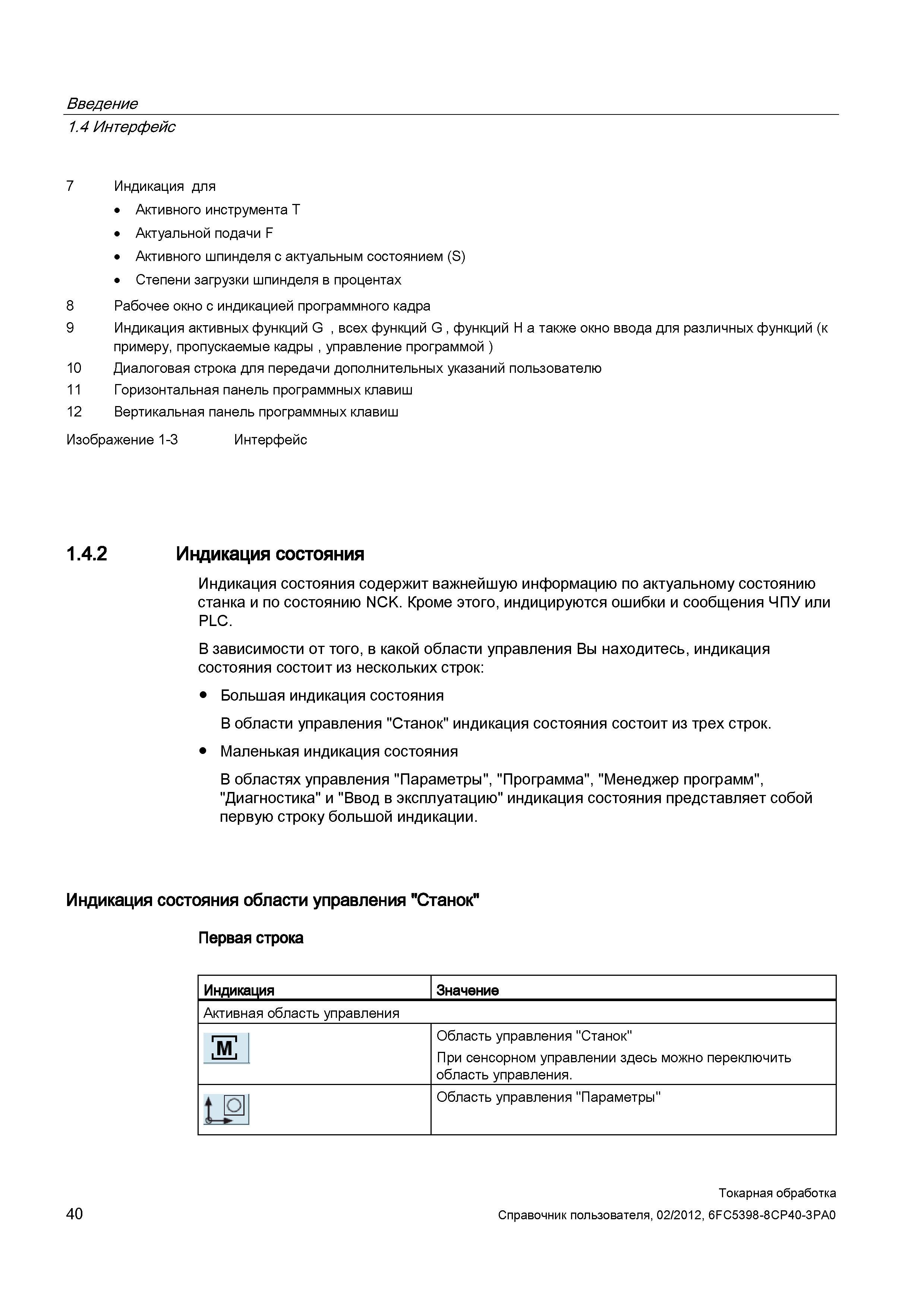

Индикация для Активного инструмента T Актуальной подачи F Активного шпинделя с актуальным состоянием (S) Степени загрузки шпинделя в процентах 8 Рабочее окно с индикацией программного кадра 9 Индикация активных функций G , всех функций G , функций H а также окно ввода для различных функций (к примеру, пропускаемые кадры , управление программой ) 10 Диалоговая строка для передачи дополнительных указаний пользователю 11 Горизонтальная панель программных клавиш 12 Вертикальная панель программных клавиш Изображение 1-3 Интерфейс 1.4.2 Индикация состояния Индикация состояния содержит важнейшую информацию по актуальному состоянию станка и по состоянию NCK. Кроме этого, индицируются ошибки и сообщения ЧПУ или PLC. В зависимости от того, в какой области управления Вы находитесь, индикация состояния состоит из нескольких строк: Большая индикация состояния В области управления "Станок" индикация состояния состоит из трех строк. Маленькая индикация состояния В областях управления "Параметры", "Программа", "Менеджер программ", "Диагностика" и "Ввод в эксплуатацию" индикация состояния представляет собой первую строку большой индикации. Индикация состояния области управления "Станок” Первая строка Индикация Значение Активная область управления Область управления "Станок" При сенсорном управлении здесь можно переключить область управления. t Область управления "Параметры" 40 Токарная обработка Справочник пользователя, Введение 1.4 Интерфейс 7
