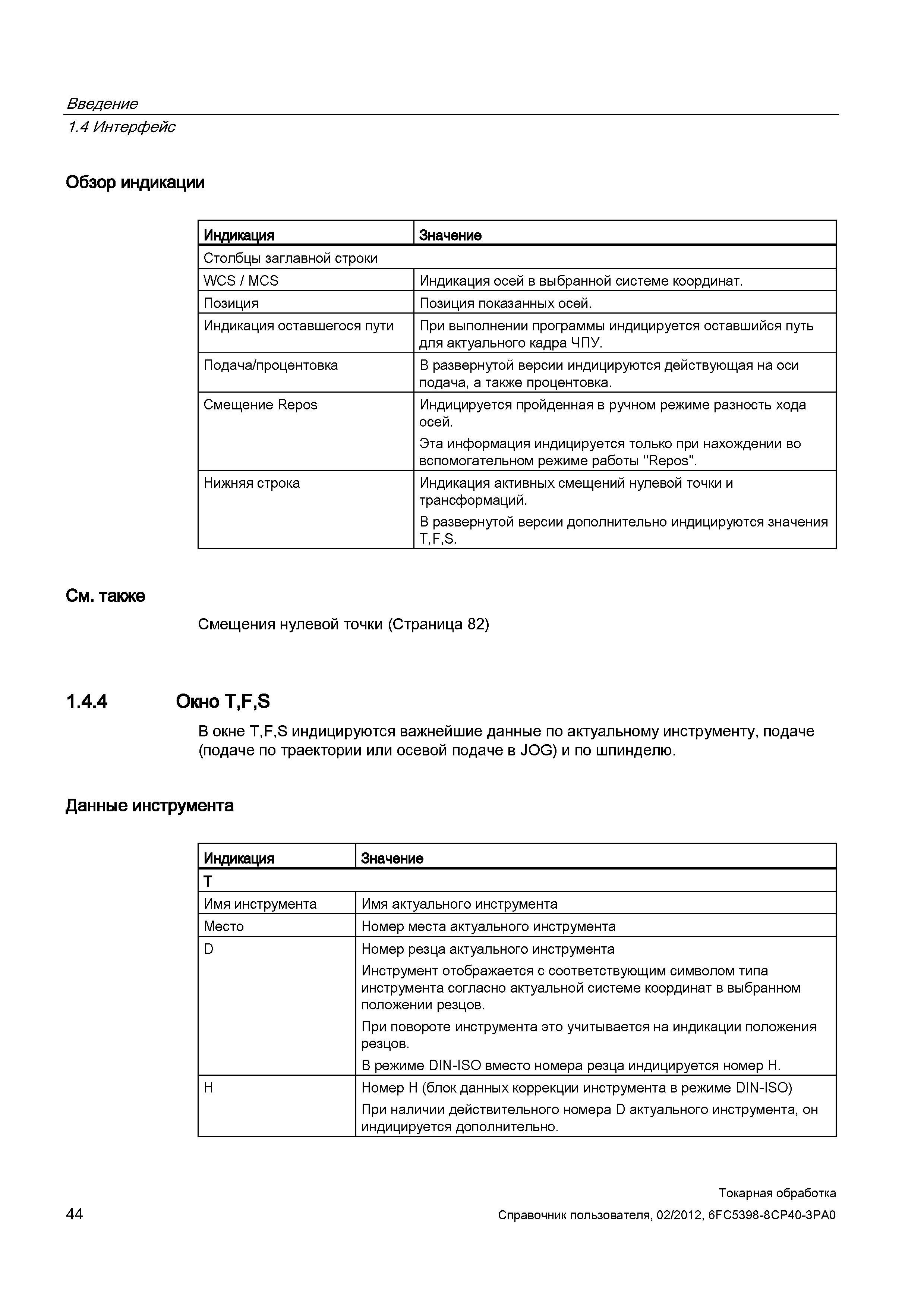

Интерфейс Обзор индикации Индикация Значение Столбцы заглавной строки WCS/MCS Индикация осей в выбранной системе координат Позиция Позиция показа

Интерфейс Обзор индикации Индикация Значение Столбцы заглавной строки WCS/MCS Индикация осей в выбранной системе координат. Позиция Позиция показанных осей. Индикация оставшегося пути При выполнении программы индицируется оставшийся путь для актуального кадра ПУ. Подача/процентовка В развернутой версии индицируются действующая на оси подача, а также процентовка. Смещение Repos Индицируется пройденная в ручном режиме разность хода осей. Эта информация индицируется только при нахождении во вспомогательном режиме работы "Repos". Нижняя строка Индикация активных смещений нулевой точки и трансформаций. В развернутой версии дополнительно индицируются значения T,F,S. См. также Смещения нулевой точки (Страница 82) 1.4.4 Окно T,F,S В окне T,F,S индицируются важнейшие данные по актуальному инструменту, подаче (подаче по траектории или осевой подаче в JOG) и по шпинделю. Данные инструмента Индикация Значение T Имя инструмента Имя актуального инструмента Место Номер места актуального инструмента D Номер резца актуального инструмента Инструмент отображается с соответствующим символом типа инструмента согласно актуальной системе координат в выбранном положении резцов. При повороте инструмента это учитывается на индикации положения резцов. В режиме DIN-ISO вместо номера резца индицируется номер H. H Номер H (блок данных коррекции инструмента в режиме DIN-ISO) При наличии действительного номера D актуального инструмента, он индицируется дополнительно. 44 Токарная обработка Справочник пользователя, Введение 1.4
