Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Токарная обработка (Всего 812 стр.) |
|||||
|

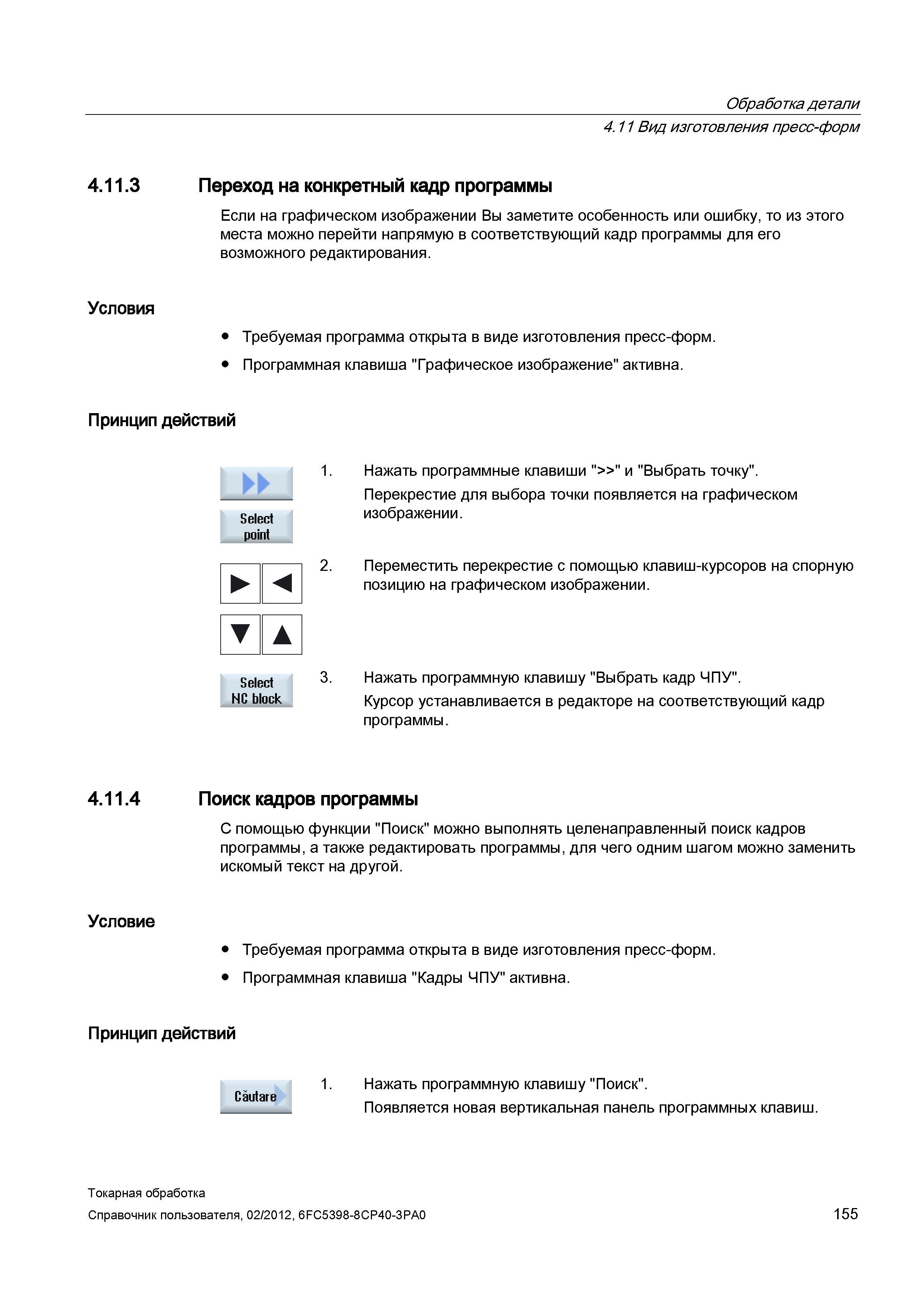

155 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Токарная обработка Вер. 2012 Стр.155 |
|||||
Переход на конкретный кадр программы Если на графическом изображении Вы заметите особенность или ошибку, то из этого места можно перейти напрямуюПереход на конкретный кадр программы Если на графическом изображении Вы заметите особенность или ошибку, то из этого места можно перейти напрямую в соответствующий кадр программы для его возможного редактирования. Условия Требуемая программа открыта в виде изготовления пресс-форм. Программная клавиша "Графическое изображение" активна. Принцип действий Select point Нажать программные клавиши ">>" и "Выбрать точку". Перекрестие для выбора точки появляется на графическом изображении. Переместить перекрестие с помощью клавиш-курсоров на спорную позицию на графическом изображении. Select NC block 3. Нажать программную клавишу "Выбрать кадр ЧПУ". Курсор устанавливается в редакторе на соответствующий кадр программы. 4.11.4 Поиск кадров программы С помощью функции "Поиск" можно выполнять целенаправленный поиск кадров программы, а также редактировать программы, для чего одним шагом можно заменить искомый текст на другой. Условие Требуемая программа открыта в виде изготовления пресс-форм. Программная клавиша "Кадры ЧПУ" активна. Принцип действий 1. Нажать программную клавишу "Поиск". Появляется новая вертикальная панель программных клавиш. Токарная обработка Справочник пользователя, 155 Обработка детали 4.11 Вид изготовления пресс-форм 4.11.3 |
|||||
