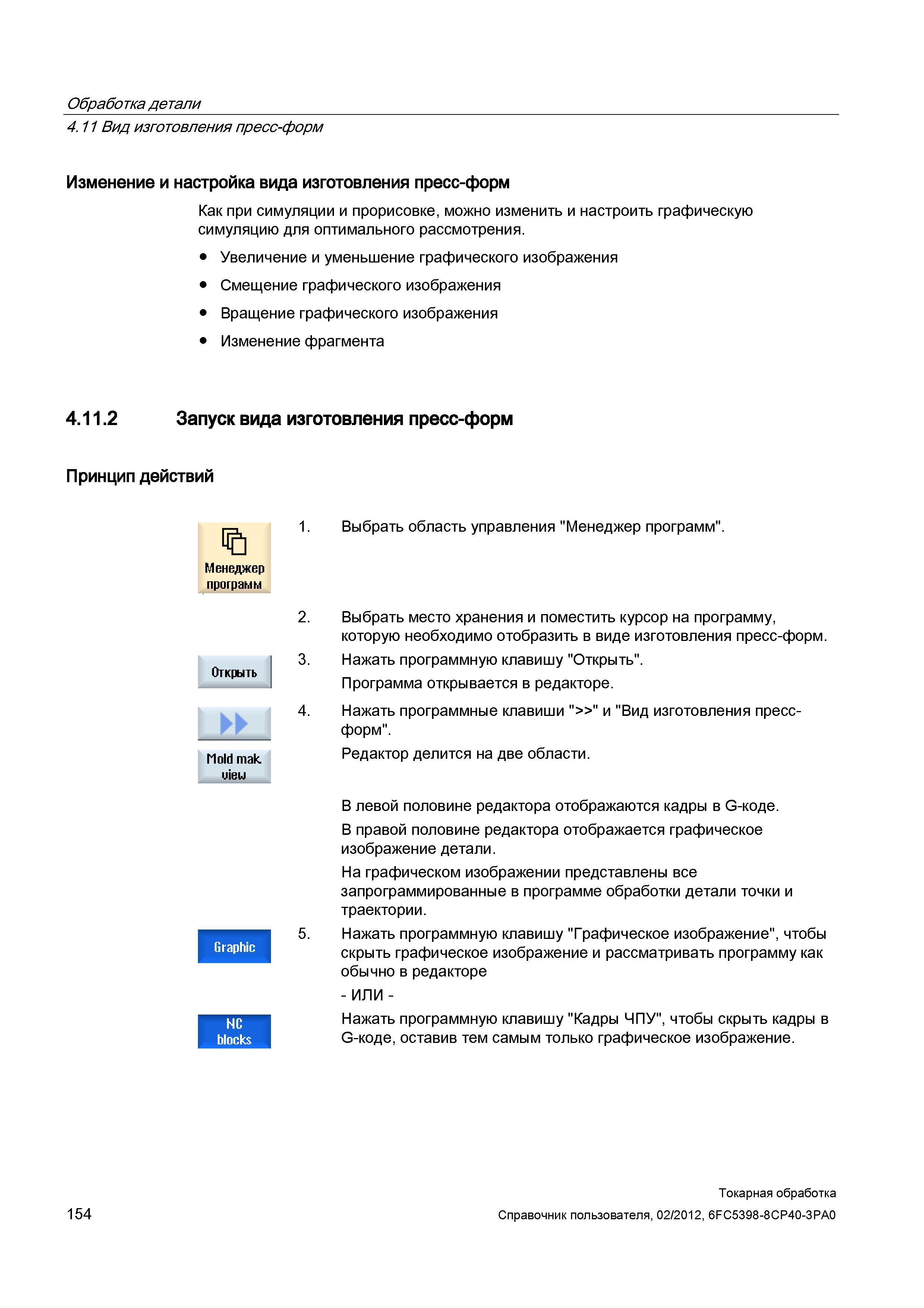

Изменение и настройка вида изготовления пресс-форм Как при симуляции и прорисовке, можно изменить и настроить графическую симуляцию для оптимального рассмотрения. Увеличение и уменьшение графического изображения Смещение графического изображения Вращение графического изображения Изменение фрагмента 4.11.2 Запуск вида изготовления пресс-форм Принцип действий 1. Выбрать область управления "Менеджер программ". Менеджер программ 2. Выбрать место хранения и поместить курсор на программу, которую необходимо отобразить в виде изготовления пресс-форм. 3. Нажать программную клавишу "Открыть". Программа открывается в редакторе. 4. Нажать программные клавиши ">>" и "Вид изготовления пресс-форм". Редактор делится на две области. В левой половине редактора отображаются кадры в G-коде. В правой половине редактора отображается графическое изображение детали. На графическом изображении представлены все запрограммированные в программе обработки детали точки и траектории. 5. Нажать программную клавишу "Г рафическое изображение", чтобы скрыть графическое изображение и рассматривать программу как обычно в редакторе Нажать программную клавишу "Кадры ЧПУ", чтобы скрыть кадры в G-коде, оставив тем самым только графическое изображение. 154 Токарная обработка Справочник пользователя, Обработка детали 4.11 Вид изготовления пресс-форм
