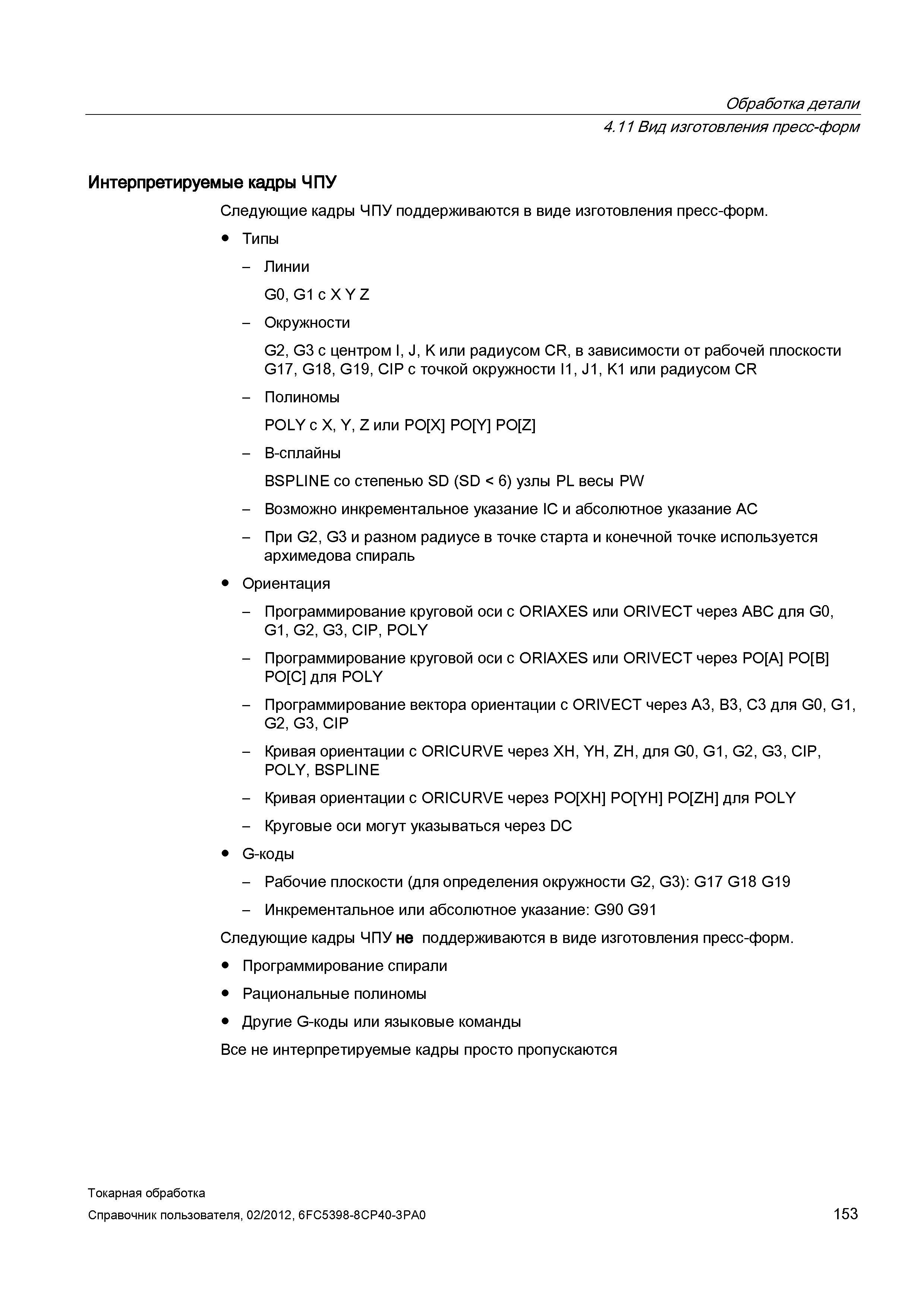

Обработка детали Вид изготовления пресс-форм Интерпретируемые кадры ЧПУ Следующие кадры ЧПУ поддерживаются в виде изготовления пресс-форм Типы -

Обработка детали Вид изготовления пресс-форм Интерпретируемые кадры ЧПУ Следующие кадры ЧПУ поддерживаются в виде изготовления пресс-форм. Типы - Линии G0, G1 с X Y Z - Окружности G2, G3 с центром I, J, K или радиусом CR, в зависимости от рабочей плоскости G17, G18, G19, CIP с точкой окружности I1, J1, K1 или радиусом CR - Полиномы POLY с X, Y, Z или PO X PO Y PO Z - B-сплайны BSPLINE со степенью SD (SD < 6) узлы PL весы PW - Возможно инкрементальное указание IC и абсолютное указание AC - При G2, G3 и разном радиусе в точке старта и конечной точке используется архимедова спираль Ориентация - Программирование круговой оси с ORIAXES или ORIVECT через ABC для G0, G1, G2, G3, CIP, POLY - Программирование круговой оси с ORIAXES или ORIVECT через PO A PO B PO C для POLY - Программирование вектора ориентации с ORIVECT через A3, B3, C3 для G0, G1, G2, G3, CIP - Кривая ориентации с ORICURVE через XH, YH, ZH, для G0, G1, G2, G3, CIP, POLY, BSPLINE - Кривая ориентации с ORICURVE через PO XH PO YH PO ZH для POLY - Круговые оси могут указываться через DC G-коды - Рабочие плоскости (для определения окружности G2, G3): G17 G18 G19 - Инкрементальное или абсолютное указание: G90 G91 Следующие кадры ЧПУ не поддерживаются в виде изготовления пресс-форм. Программирование спирали Рациональные полиномы Другие G-коды или языковые команды Все не интерпретируемые кадры просто пропускаются Токарная обработка Справочник пользователя, 153
