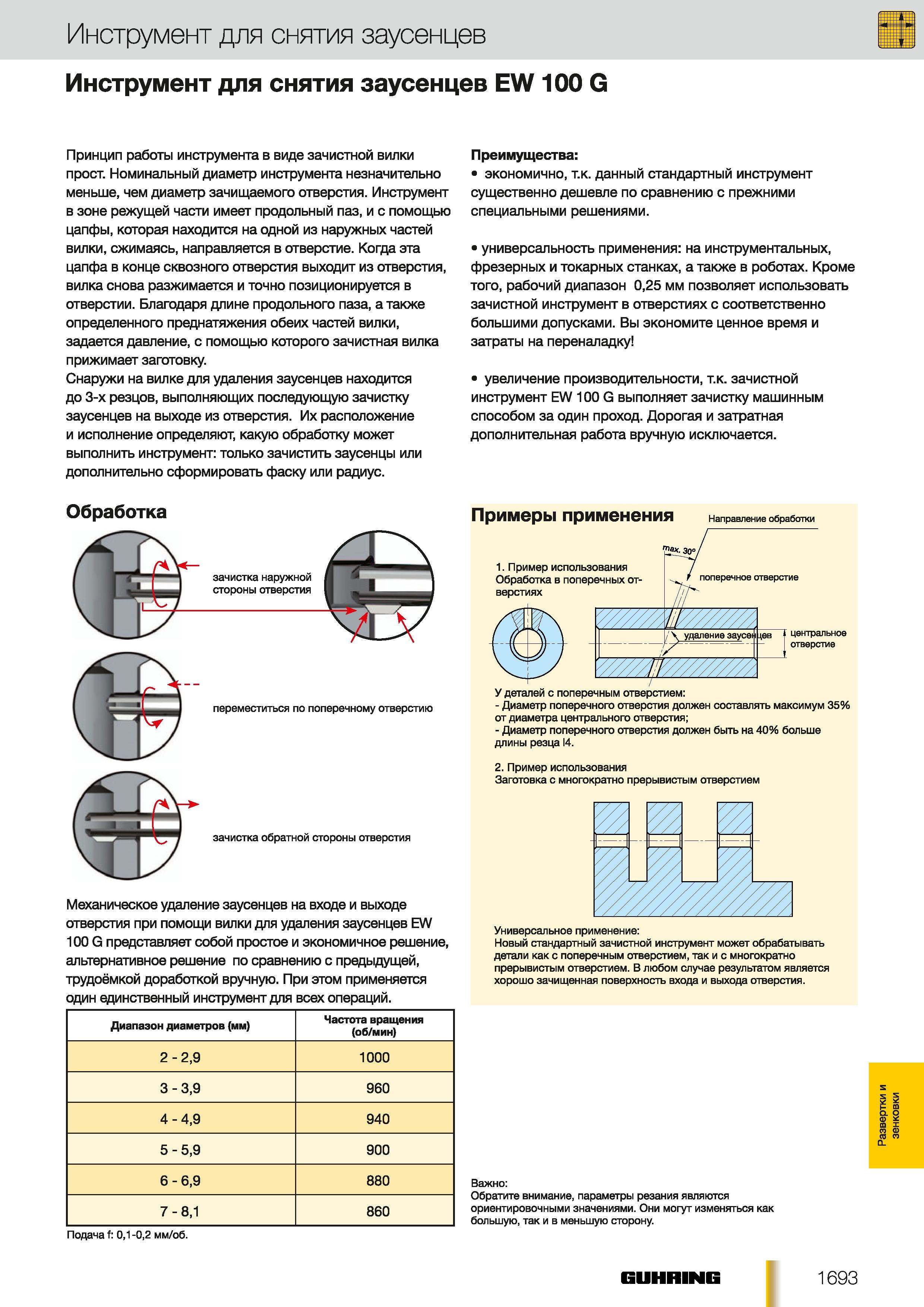

Специализированный немецкий инструмент Guhring EW100 G для снятия заусенцев Принцип работы инструмента в виде зачистной вилки прост. Номинальный диаметр инструмента незначительно меньше чем диаметр зачищаемого отверстия. Инструмент в зоне режущей части имеет продольный паз и с помощью цапфы которая находится на одной из наружных частей вилки сжимаясь направляется в отверстие. Когда эта цапфа в конце сквозного отверстия выходит из отверстия вилка снова разжимается и точно позиционируется в отверстии. Благодаря длине продольного паза а также определенного преднатяжения обеих частей вилки задается давление с помощью которого зачистная вилка прижимает заготовку. Снаружи на вилке для удаления заусенцев находится до 3-х резцов выполняющих последующую зачистку заусенцев на выходе из отверстия. Их расположение и исполнение определяют какую обработку может выполнить инструмент только зачистить заусенцы или дополнительно сформировать фаску или радиус. Преимущества экономично т.к. данный стандартный инструмент существенно дешевле по сравнению с прежними специальными решениями. универсальность применения на инструментальных фрезерных и токарных станках а также в роботах. Кроме того рабочий диапазон 025 мм позволяет использовать зачистной инструмент в отверстиях с соответственно большими допусками. Вы экономите ценное время и затраты на переналадку увеличение производительности т.к. зачистной инструмент EW 100 G выполняет зачистку машинным способом за один проход. Дорогая и затратная дополнительная работа вручную исключается. Обработка зачистка наружной стороны отверстия переместиться по поперечному отверстию зачистка обратной стороны отверстия Механическое удаление заусенцев на входе и выходе отверстия при помощи вилки для удаления заусенцев EW 100 G представляет собой простое и экономичное решение альтернативное решение по сравнению с предыдущей трудомкой доработкой вручную. При этом применяется один единственный инструмент для всех операций. Примеры применения Направление обработки Щиьзо0 1. Пример использования Обработка в поперечных отверстиях и j удаление aaycei 16В У деталей с поперечным отверстием - Диаметр поперечного отверстия должен составлять максимум 35% от диаметра центрального отверстия; - Диаметр поперечного отверстия должен быть на 40% больше длины резца 14. 2. Пример использования Заготовка с многократно прерывистым отверстием 1 в В - Универсальное применение Новый стандартный зачистной инструмент может обрабатывать детали как с поперечным отверстием так и с многократно прерывистым отверстием. В любом случае результатом является хорошо зачищенная поверхность входа и выхода отверстия. Диапазон диаметров (мм) Частота вращения (об/мин) 2-29 1000 О) 1 960 4-49 940 СЛ 1 сл 900 6-69 880 7-81 860 Подача f 01 -02 мм/об. Важно Обратите внимание параметры резания являются ориентировочными значениями. Они могут изменяться как большую так и в меньшую сторону. GUHRING 1693 Развертки и зенковки
