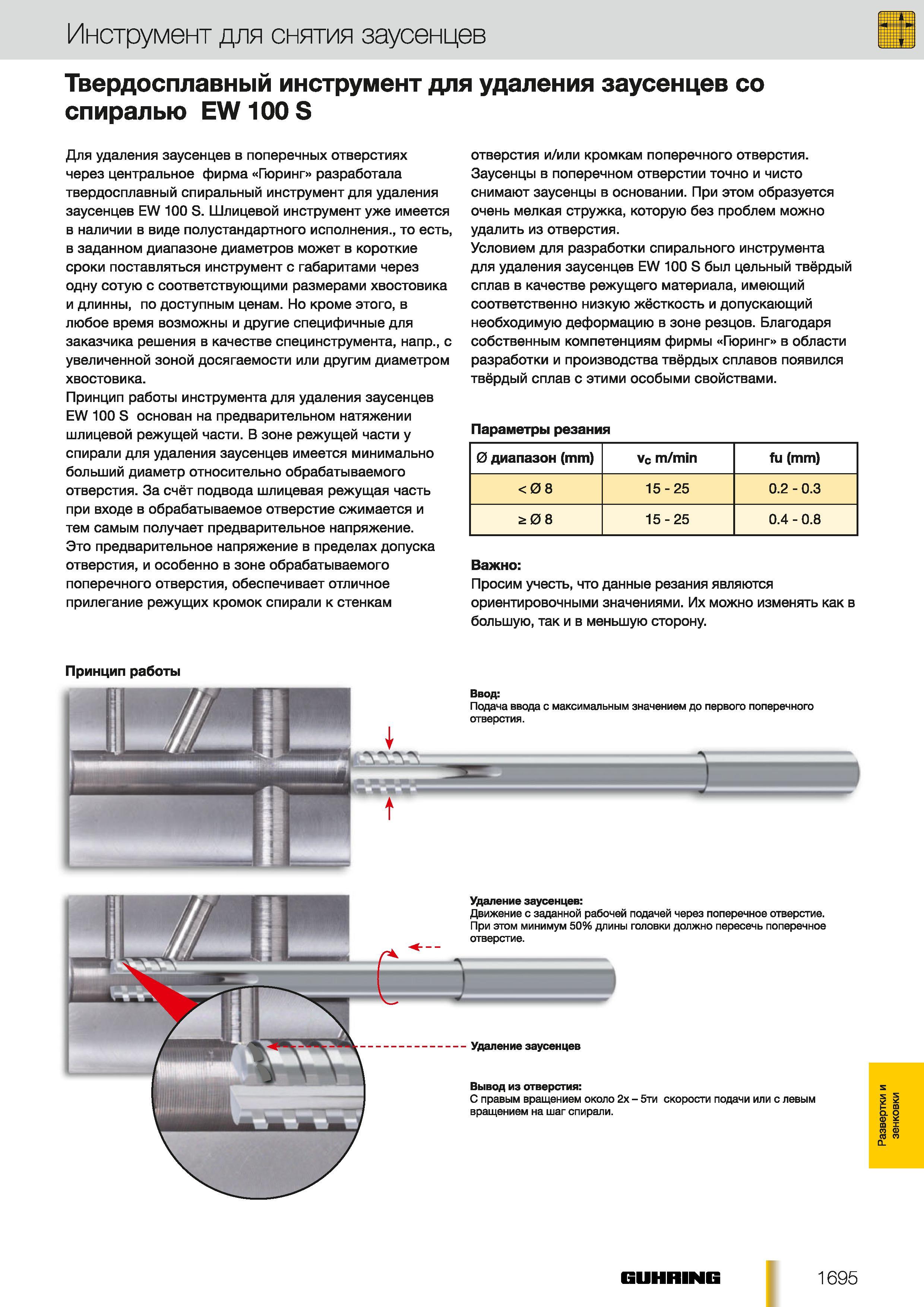

Для удаления заусенцев в поперечных отверстиях через центральное немецкая инструментальная фирма Гюринг разработала твердосплавный спиральный лезвийный инструмент для удаления заусенцев EW 100 S. Шлицевой инструмент уже имеется в наличии в виде полустандартного исполнения. то есть в заданном диапазоне диаметров может в короткие сроки поставляться инструмент с габаритами через одну сотую с соответствующими размерами хвостовика и длинны по доступным ценам. Но кроме этого в любое время возможны и другие специфичные для заказчика решения в качестве специнструмента напр. с увеличенной зоной досягаемости или другим диаметром хвостовика. Принцип работы инструмента для удаления заусенцев EW 100 S основан на предварительном натяжении шлицевой режущей части. В зоне режущей части у спирали для удаления заусенцев имеется минимально больший диаметр относительно обрабатываемого отверстия. За счт подвода шлицевая режущая часть при входе в обрабатываемое отверстие сжимается и тем самым получает предварительное напряжение. Это предварительное напряжение в пределах допуска отверстия и особенно в зоне обрабатываемого поперечного отверстия обеспечивает отличное прилегание режущих кромок спирали к стенкам отверстия и или кромкам поперечного отверстия. Заусенцы в поперечном отверстии точно и чисто снимают заусенцы в основании. При этом образуется очень мелкая стружка которую без проблем можно удалить из отверстия. Условием для разработки спирального инструмента для удаления заусенцев EW 100 S был цельный тврдый сплав в качестве режущего материала имеющий соответственно низкую жсткость и допускающий необходимую деформацию в зоне резцов. Благодаря собственным компетенциям фирмы Гюринг в области разработки и производства тврдых сплавов появился тврдый сплав с этими особыми свойствами. Параметры резания 0 диапазон (mm) vc m min fu (mm) 08 15-25 0.2 - 0.3 2:08 15-25 0.4 - 0.8 Важно Просим учесть что данные резания являются ориентировочными значениями. Их можно изменять как в большую так и в меньшую сторону. Принцип работы Удаление заусенцев Движение с заданной рабочей подачей через поперечное отверстие. При этом минимум 50% длины головки должно пересечь поперечное отверстие. Удаление заусенцев Вывод из отверстия С правым вращением около 2х - 5ти скорости подачи или с левым вращением на шаг спирали. GUHRING 1695 Развертки и зенковки Инструмент для снятия заусенцев Твердосплавный инструмент для удаления заусенцев спиралью EW100 S
