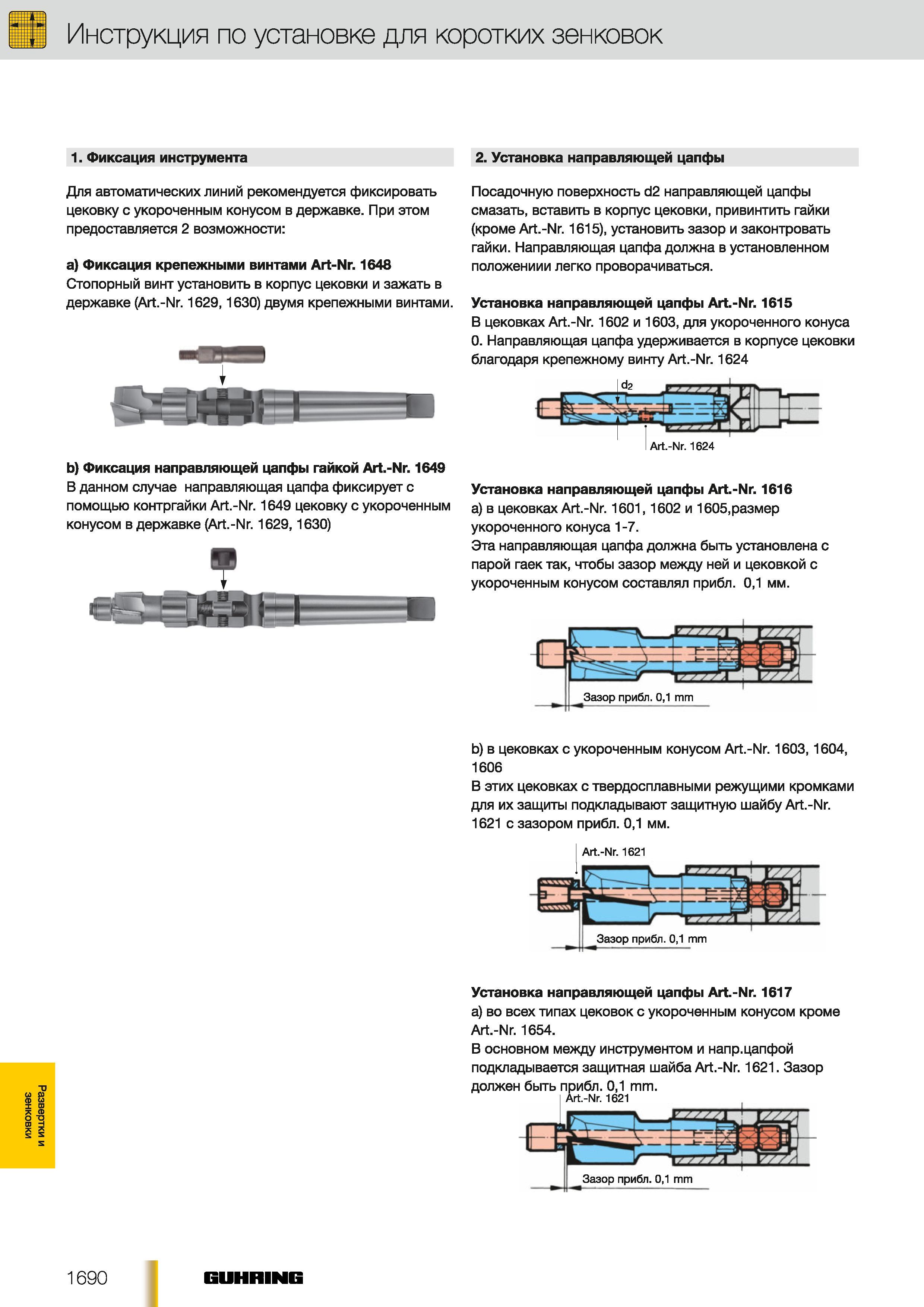

Инструкция по установке для коротких зенковок Guhring 1. Фиксация осевого режущего инструмента Для автоматических линий рекомендуется фиксировать цековку с укороченным конусом в державке. При этом предоставляется 2 возможности а) Фиксация крепежными винтами Art-Nr. 1648 Стопорный винт установить в корпус цековки и зажать в державке (Art.-Nr. 16291630) двумя крепежными винтами. SStWH - --1 b) Фиксация направляющей цапфы гайкой Art.-Nr. 1649 В данном случае направляющая цапфа фиксирует с помощью контргайки Art.-Nr. 1649 цековку с укороченным конусом в державке (Art.-Nr. 16291630) 2. Установка направляющей цапфы Посадочную поверхность d2 направляющей цапфы смазать вставить в корпус цековки привинтить гайки (кроме Art.-Nr. 1615) установить зазор и законтровать гайки. Направляющая цапфа должна в установленном положениии легко проворачиваться. Установка направляющей цапфы Art.-Nr. 1615 В цековках Art.-Nr. 1602 и 1603 для укороченного конуса 0. Направляющая цапфа удерживается в корпусе цековки благодаря крепежному винту Art.-Nr. 1624 Установка направляющей цапфы Art.-Nr. 1616 а) в цековках Art.-Nr. 16011602 и 1605размер укороченного конуса 1 -7. Эта направляющая цапфа должна быть установлена с парой гаек так чтобы зазор между ней и цековкой с укороченным конусом составлял прибл. 01 мм. L jpvgL г- - Зазор прибл. 01 mm ) в цековках с укороченным конусом Art.-Nr. 16031604 1606 В этих цековках с твердосплавными режущими кромками для их защиты подкладывают защитную шайбу Art.-Nr. 1621 с зазором прибл. 01 мм. Установка направляющей цапфы Art.-Nr. 1617 а) во всех типах цековок с укороченным конусом кроме Art.-Nr. 1654. В основном между инструментом и напр.цапфой подкладывается защитная шайба Art.-Nr. 1621. Зазор должен быть прибл. 01 mm. Art.-Nr. 1621 Г'р 1l V ' Зазор прибл. 01 EZZZ mm Л13775 1690 GUHRING
