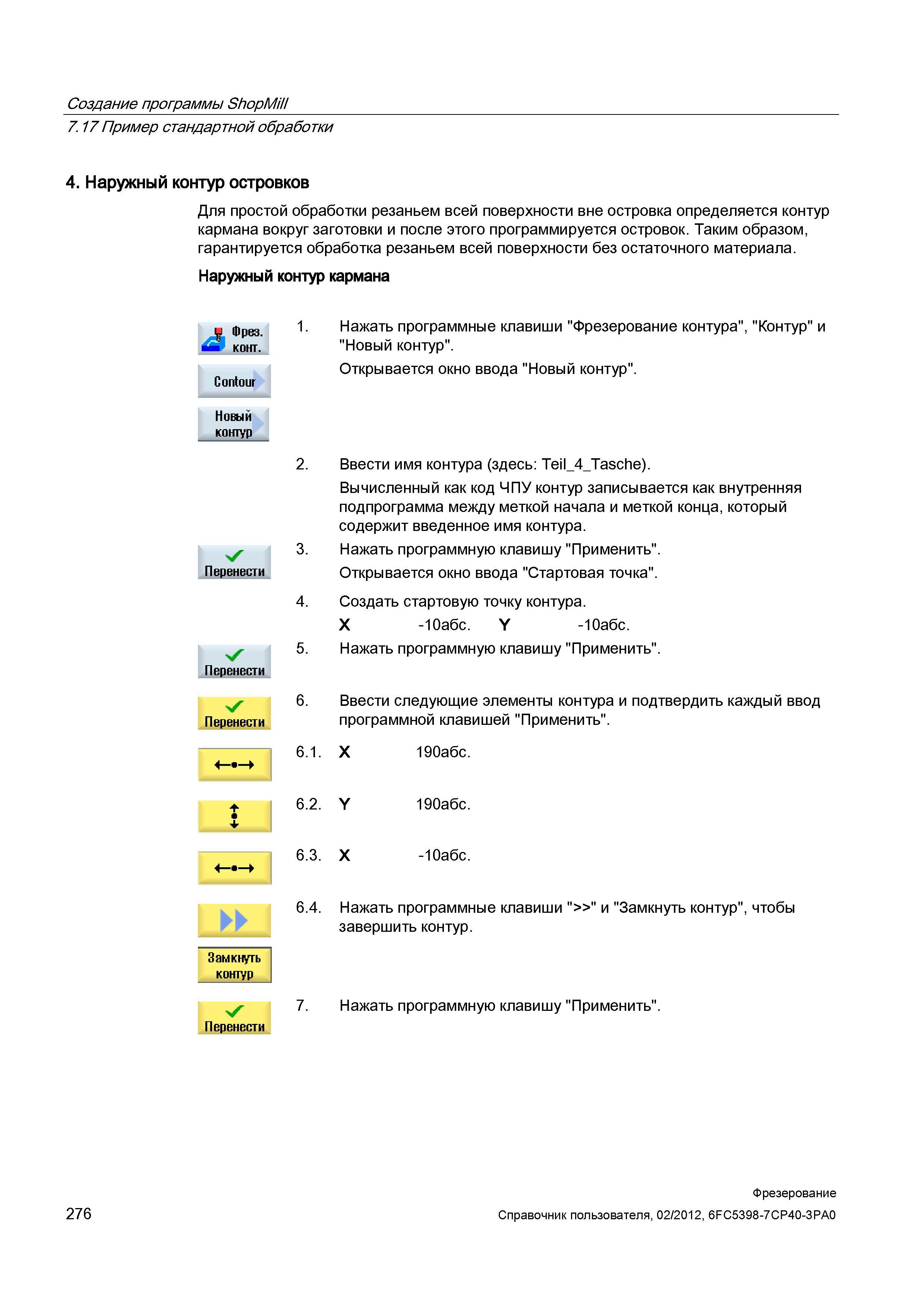

Создание программы ShopMill Пример стандартной обработки Наружный контур островков276 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.276 |
|||||
Создание программы ShopMill Пример стандартной обработки Наружный контур островков Создание программы ShopMill Пример стандартной обработки Наружный контур островков _ Для простой обработки резаньем всей поверхности вне островка определяется контур кармана вокруг заготовки и после этого программируется островок. Таким образом, гарантируется обработка резаньем всей поверхности без остаточного материала. Наружный контур кармана 1. Перенести Перенести V" Перенести 4. 5. 6. Нажать программные клавиши "Фрезерование контура", "Контур" и "Новый контур". Открывается окно ввода "Новый контур". Ввести имя контура (здесь: Teil_4_Tasche). Вычисленный как код ЧПУ контур записывается как внутренняя подпрограмма между меткой начала и меткой конца, который содержит введенное имя контура. Нажать программную клавишу "Применить". Открывается окно ввода "Стартовая точка". Создать стартовую точку контура. Х -10абс. Y -10абс. Нажать программную клавишу "Применить". Ввести следующие элементы контура и подтвердить каждый ввод программной клавишей "Применить". 6.1. Х 190абс. 2 6.2. Y 6.3. Х 190абс. -10абс. 6.4. Нажать программные клавиши ">>" и "Замкнуть контур", чтобы завершить контур. Перенести 7. Нажать программную клавишу "Применить". 276 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 |
|||||
