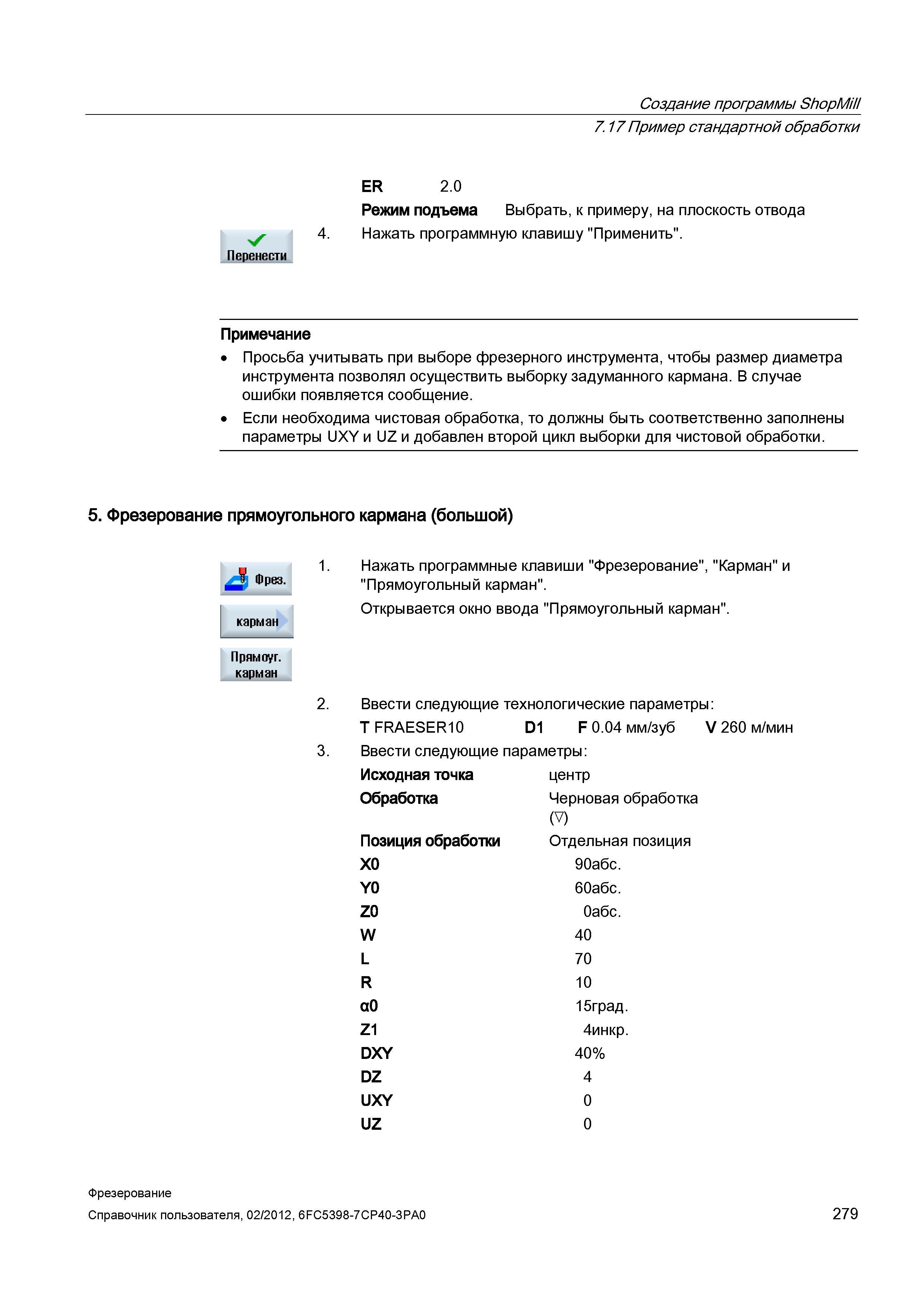

Просьба учитывать при выборе фрезерного инструмента, чтобы размер диаметра инструмента позволял осуществить выборку задуманного кармана. В случае ошибки появляется сообщение. Если необходима чистовая обработка, то должны быть соответственно заполнены параметры UXY и UZ и добавлен второй цикл выборки для чистовой обработки. 5. Фрезерование прямоугольного кармана (большой) 1. Нажать программные клавиши "Фрезерование", "Карман" и "Прямоугольный карман". Открывается окно ввода "Прямоугольный карман". карман Прямоуг. карман 2. Ввести следующие технологические параметры: T FRAESER10 D1 F 0.04 мм/зуб V 260 м/мин 3. Ввести следующие параметры: Исходная точка Обработка центр Черновая обработка (V) Позиция обработки Отдельная позиция 90абс. 60абс. 0абс. 40 70 10 15град. 4инкр. 40% 4 0 0 X0 Y0 Z0 W L R а0 Z1 DXY DZ UXY UZ Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 279 Создание программы ShopMill 7.17 Пример стандартной обработки ER 2.0 Режим подъема Выбрать, к примеру, на плоскость отвода 4. Нажать программную клавишу "Применить". Перенести Примечание
