275 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.275 |
|||||

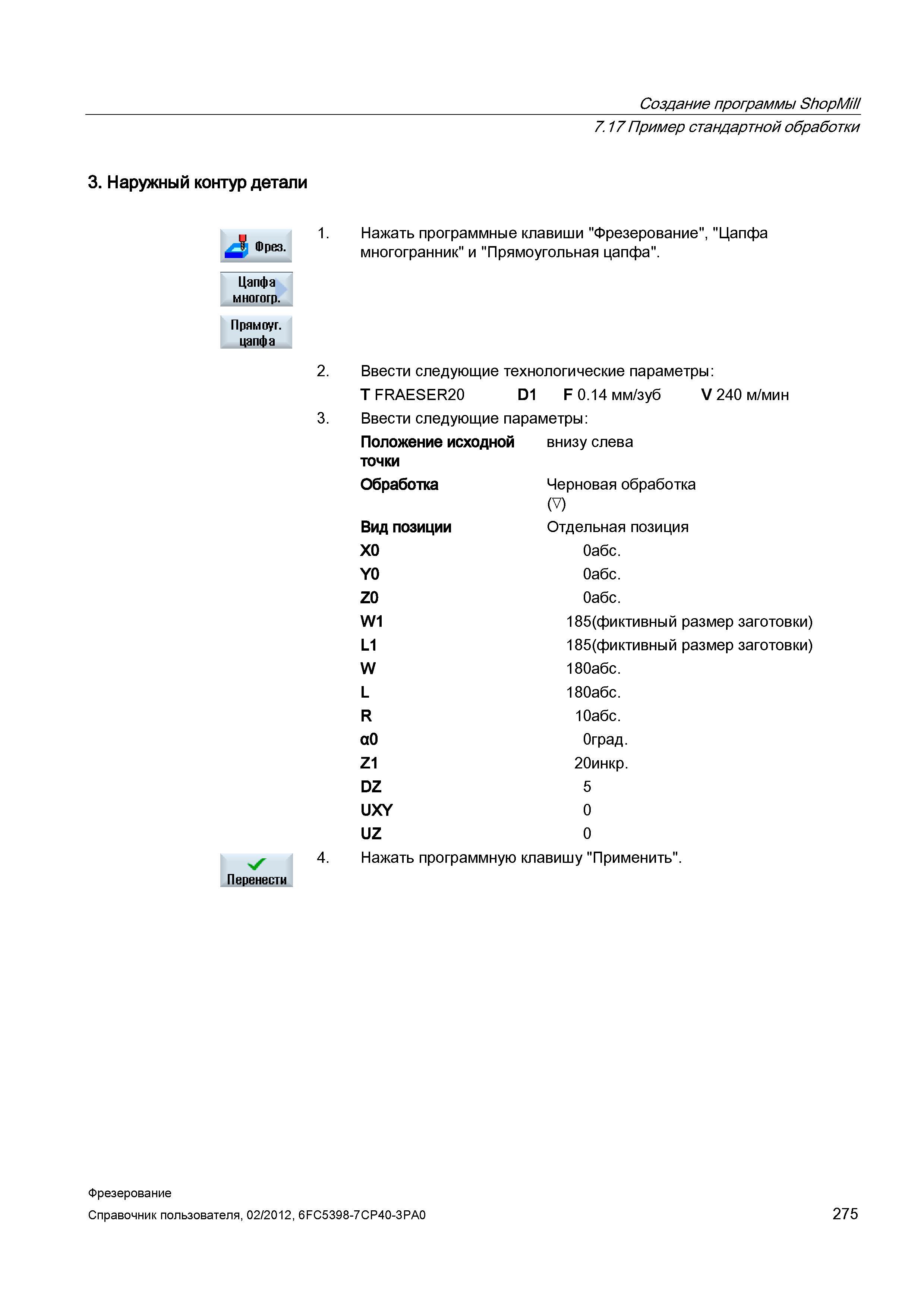

Создание программы ShopMill 3 Наружный контур детали 7 17 Пример стандартной обработки Фрез Цапфа многогр Прямоуг цапфа Перенести Нажать проСоздание программы ShopMill 3. Наружный контур детали 7.17 Пример стандартной обработки Фрез. Цапфа многогр. Прямоуг. цапфа Перенести Нажать программные клавиши "Фрезерование", "Цапфа многогранник" и "Прямоугольная цапфа". 2. Ввести следующие технологические параметры: TFRAESER20 D1 F 0.14 мм/зуб V 240 м/мин Ввести следующие параметры: Положение исходной внизу слева точки Обработка Черновая обработка (V) Вид позиции Отдельная позиция X0 0абс. Y0 0абс. Z0 0абс. W1 185(фиктивный размер заготовки) L1 185(фиктивный размер заготовки) W 180абс. L 180абс. R 10абс. а0 0град. Z1 20инкр. DZ 5 UXY 0 UZ 0 Нажать программную клавишу "Применить". 3 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 275 |
|||||
