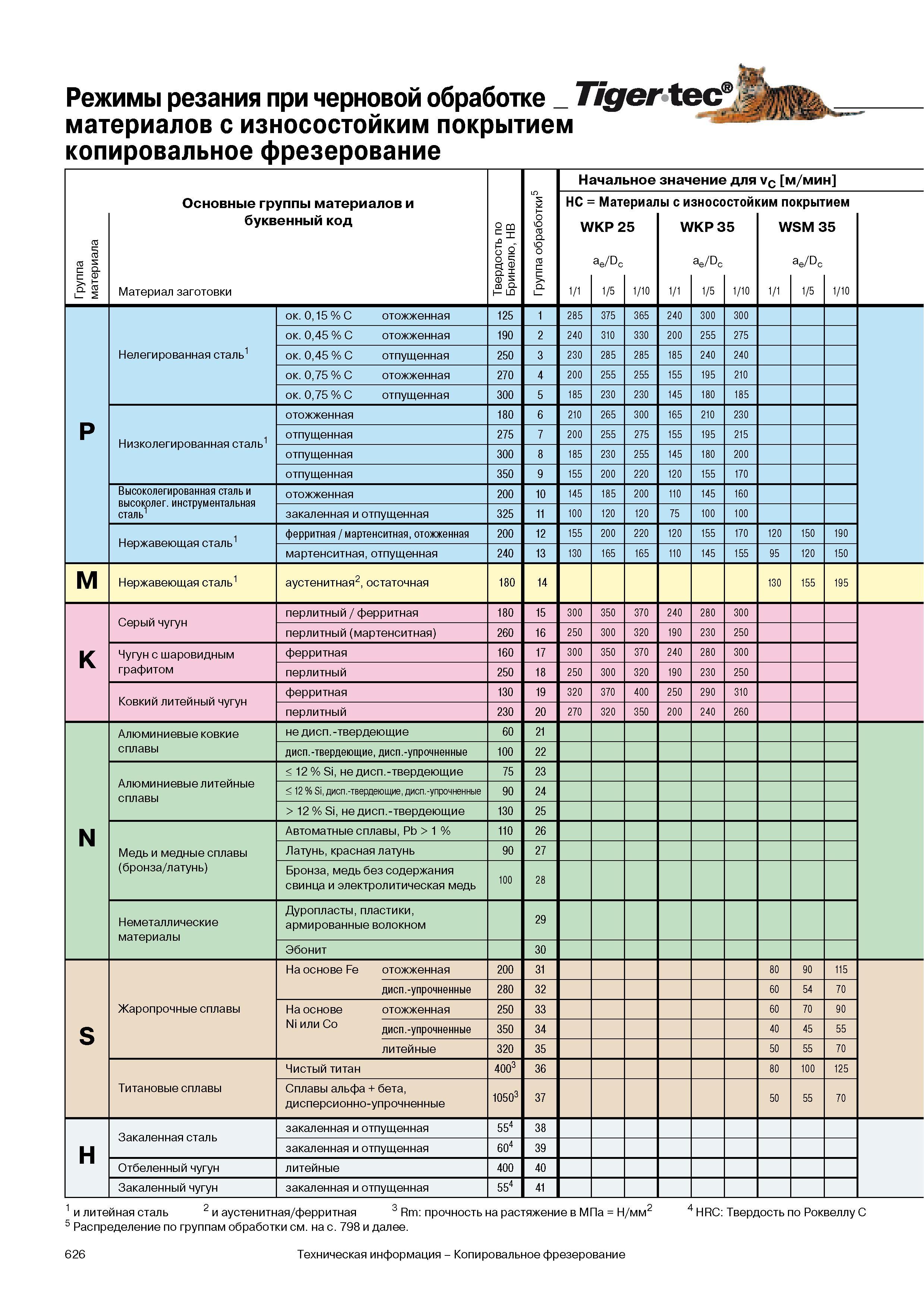

Режимы резания Walter при черновой обработке Tiger-tecnm материалов с износостойким покрытием копировальное фрезерование Твердость по Бринелю HB 5 Нач

Режимы резания Walter при черновой обработке Tiger-tecnm материалов с износостойким покрытием копировальное фрезерование Твердость по Бринелю HB 5 Начальное значение для vC мин Группа материала Основные группы материалов и буквенный код Материал заготовки HC W 1 1 Мат ГКР 2 ae Dc 1 5 Материал 5 1 10 с и W 1 1 зносо ГКР 3 ae Dc 1 5 стой 5 1 10 сим W 1 1 окрыт SM ae Dc 1 5 2 ием 5 1 1 P Нелегированная сталь1 ок. 015 C отожженная 125 1 285 375 365 240 300 300 ок. 045 C отожженная 190 2 240 310 330 200 255 275 ок. 045 C отпущенная 250 3 230 285 285 185 240 240 ок. 075 C отожженная 270 4 200 255 255 155 195 210 ок. 075 C отпущенная 300 5 185 230 230 145 180 185 Низколегированная сталь1 отожженная 180 6 210 265 300 165 210 230 отпущенная 275 7 200 255 275 155 195 215 отпущенная 300 8 185 230 255 145 180 200 отпущенная 350 9 155 200 220 120 155 170 Высоколегированная сталь и высоколег. инструментальная сталь1 отожженная 200 10 145 185 200 110 145 160 закаленная и отпущенная 325 11 100 120 120 75 100 100 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 155 200 220 120 155 170 120 150 190 мартенситная отпущенная 240 13 130 165 165 110 145 155 95 120 150 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 130 155 195 K Серый чугун перлитный ферритная 180 15 300 350 370 240 280 300 перлитный (мартенситная) 260 16 250 300 320 190 230 250 Чугун с шаровидным графитом ферритная 160 17 300 350 370 240 280 300 перлитный 250 18 250 300 320 190 230 250 Ковкий литейный чугун ферритная 130 19 320 370 400 250 290 310 перлитный 230 20 270 320 350 200 240 260 N Алюминиевые ковкие сплавы не дисп.-твердеющие 60 21 дисп.-твердеющие дисп.-упрочненные 100 22 Алюминиевые литейные сплавы 12 Si не дисп.-твердеющие 75 23 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 12% Si не дисп.-твердеющие 130 25 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 Латунь красная латунь 90 27 Бронза медь без содержания свинца и электролитическая медь 100 28 Неметаллические материалы Дуропластыпластики армированные волокном 29 Эбонит 30 S Жаропрочные сплавы На основе Fe отожженная 200 31 80 90 115 дисп.-упрочненные 280 32 60 54 70 На основе отожженная 250 33 60 70 90 Ni или Co дисп.-упрочненные 350 34 40 45 55 литейные 320 35 50 55 70 Титановые сплавы Чистый титан 4 со 36 80 100 125 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 50 55 70 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC Твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 626 Техническая информация Копировальное фрезерование
