Режимы резания Walter при черновой обработке материалов без износоустойчивого покрытия копировальное фрезерование Твердость по Бринелю HB Группа обраб

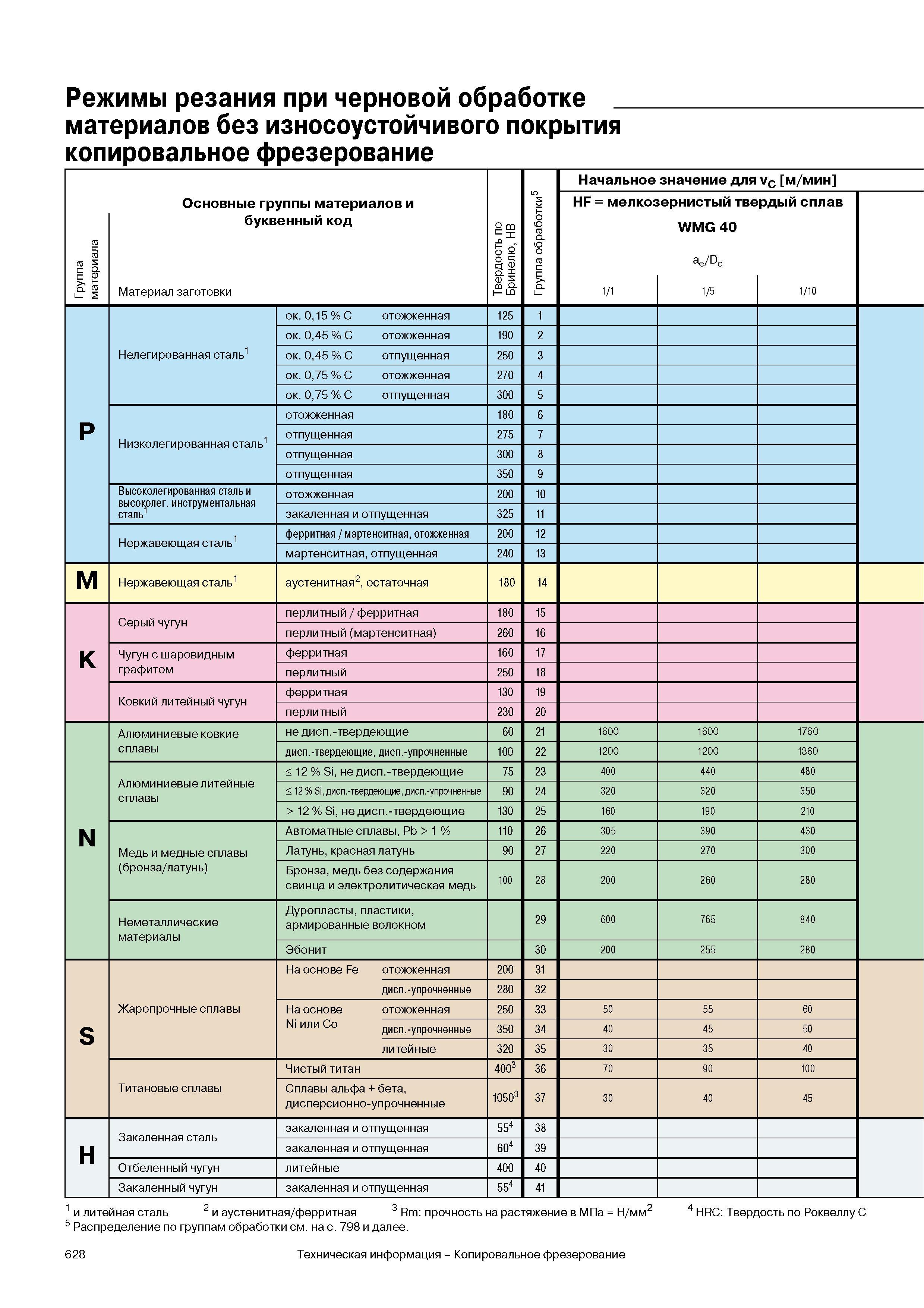

Режимы резания Walter при черновой обработке материалов без износоустойчивого покрытия копировальное фрезерование Твердость по Бринелю HB Группа обработки Начальное значение для vc мин Группа материала Основные группы материалов и буквенный код Материал заготовки о к е 5 LL X ернистый тве WMG 40 ae Dc 1 5 рдый сплав 1 10 P Нелегированная сталь1 ок. 015 C отожженная 125 1 ок. 045 C отожженная 190 2 ок. 045 C отпущенная 250 3 ок. 075 C отожженная 270 4 ок. 075 C отпущенная 300 5 Низколегированная сталь1 отожженная 180 6 отпущенная 275 7 отпущенная 300 8 отпущенная 350 9 Высоколегированная сталь и высоколег. инструментальная сталь1 отожженная 200 10 закаленная и отпущенная 325 11 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 мартенситная отпущенная 240 13 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 K Серый чугун перлитный ферритная 180 15 перлитный (мартенситная) 260 16 Чугун с шаровидным графитом ферритная 160 17 перлитный 250 18 Ковкий литейный чугун ферритная 130 19 перлитный 230 20 N Алюминиевые ковкие сплавы не дисп.-твердеющие 60 21 1600 1600 1760 дисп.-твердеющие дисп.-упрочненные 100 22 1200 1200 1360 Алюминиевые литейные сплавы 12 Si не дисп.-твердеющие 75 23 400 440 480 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 320 320 350 12% Si не дисп.-твердеющие 130 25 160 190 210 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 305 390 430 Латунь красная латунь 90 27 220 270 300 Бронза медь без содержания свинца и электролитическая медь 100 28 200 260 280 Неметаллические материалы Дуропластыпластики армированные волокном 29 600 765 840 Эбонит 30 200 255 280 S Жаропрочные сплавы На основе Fe отожженная 200 31 дисп.-упрочненные 280 32 На основе отожженная 250 33 50 55 60 Ni или Co дисп.-упрочненные 350 34 40 45 50 литейные 320 35 30 35 40 Титановые сплавы Чистый титан 4 со 36 70 90 100 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 30 40 45 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC Твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 628 Техническая информация Копировальное фрезерование
