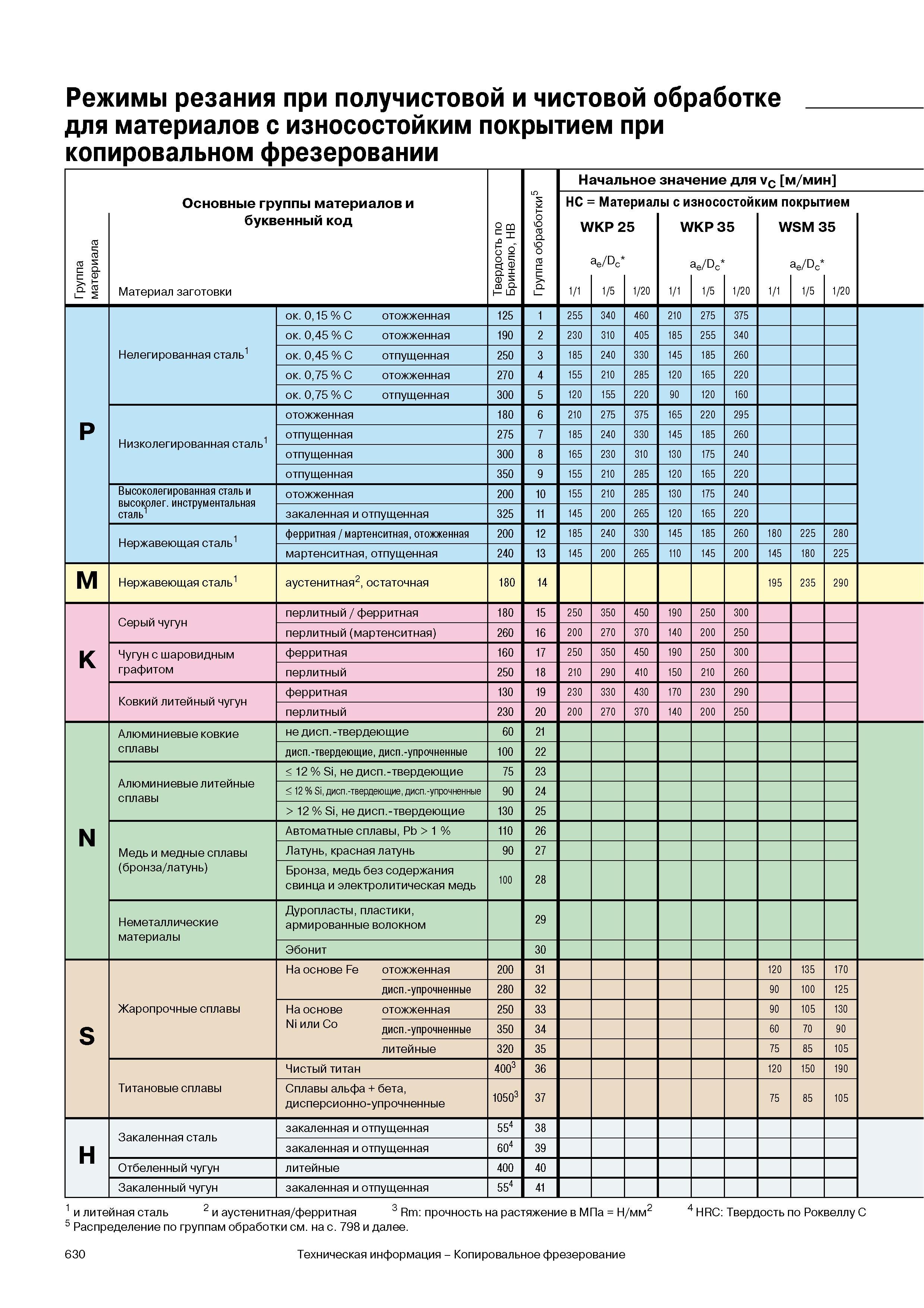

Режимы резания Walter при получистовой и чистовой обработке для материалов с износостойким покрытием при копировальном фрезеровании Твердость по Брине

Режимы резания Walter при получистовой и чистовой обработке для материалов с износостойким покрытием при копировальном фрезеровании Твердость по Бринелю HB Группа обработки Начальное значение для vC мин Группа материала Основные группы материалов и буквенный код Материал заготовки HC W 1 1 Мат ГКР 2 ae Dc 1 5 5 6 с и W 1 1 зносо ГКР 3 ae Dc 1 5 стой 5 1 20 сим W 1 1 окрыт SM ae Dc 1 5 ием 5 1 20 P Нелегированная сталь1 ок. 015 C отожженная 125 1 255 340 460 210 275 375 ок. 045 C отожженная 190 2 230 310 405 185 255 340 ок. 045 C отпущенная 250 3 185 240 330 145 185 260 ок. 075 C отожженная 270 4 155 210 285 120 165 220 ок. 075 C отпущенная 300 5 120 155 220 90 120 160 Низколегированная сталь1 отожженная 180 6 210 275 375 165 220 295 отпущенная 275 7 185 240 330 145 185 260 отпущенная 300 8 165 230 310 130 175 240 отпущенная 350 9 155 210 285 120 165 220 Высоколегированная сталь и высоколег. инструментальная сталь1 отожженная 200 10 155 210 285 130 175 240 закаленная и отпущенная 325 11 145 200 265 120 165 220 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 185 240 330 145 185 260 180 225 280 мартенситная отпущенная 240 13 145 200 265 110 145 200 145 180 225 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 195 235 290 K Серый чугун перлитный ферритная 180 15 250 350 450 190 250 300 перлитный (мартенситная) 260 16 200 270 370 140 200 250 Чугун с шаровидным графитом ферритная 160 17 250 350 450 190 250 300 перлитный 250 18 210 290 410 150 210 260 Ковкий литейный чугун ферритная 130 19 230 330 430 170 230 290 перлитный 230 20 200 270 370 140 200 250 N Алюминиевые ковкие сплавы не дисп.-твердеющие 60 21 дисп.-твердеющие дисп.-упрочненные 100 22 Алюминиевые литейные сплавы 12 Si не дисп.-твердеющие 75 23 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 12% Si не дисп.-твердеющие 130 25 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 Латунь красная латунь 90 27 Бронза медь без содержания свинца и электролитическая медь 100 28 Неметаллические материалы Дуропластыпластики армированные волокном 29 Эбонит 30 S Жаропрочные сплавы На основе Fe отожженная 200 31 120 135 170 дисп.-упрочненные 280 32 90 100 125 На основе отожженная 250 33 90 105 130 Ni или Co дисп.-упрочненные 350 34 60 70 90 литейные 320 35 75 85 105 Титановые сплавы Чистый титан 4 со 36 120 150 190 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 75 85 105 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC Твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 630 Техническая информация Копировальное фрезерование
