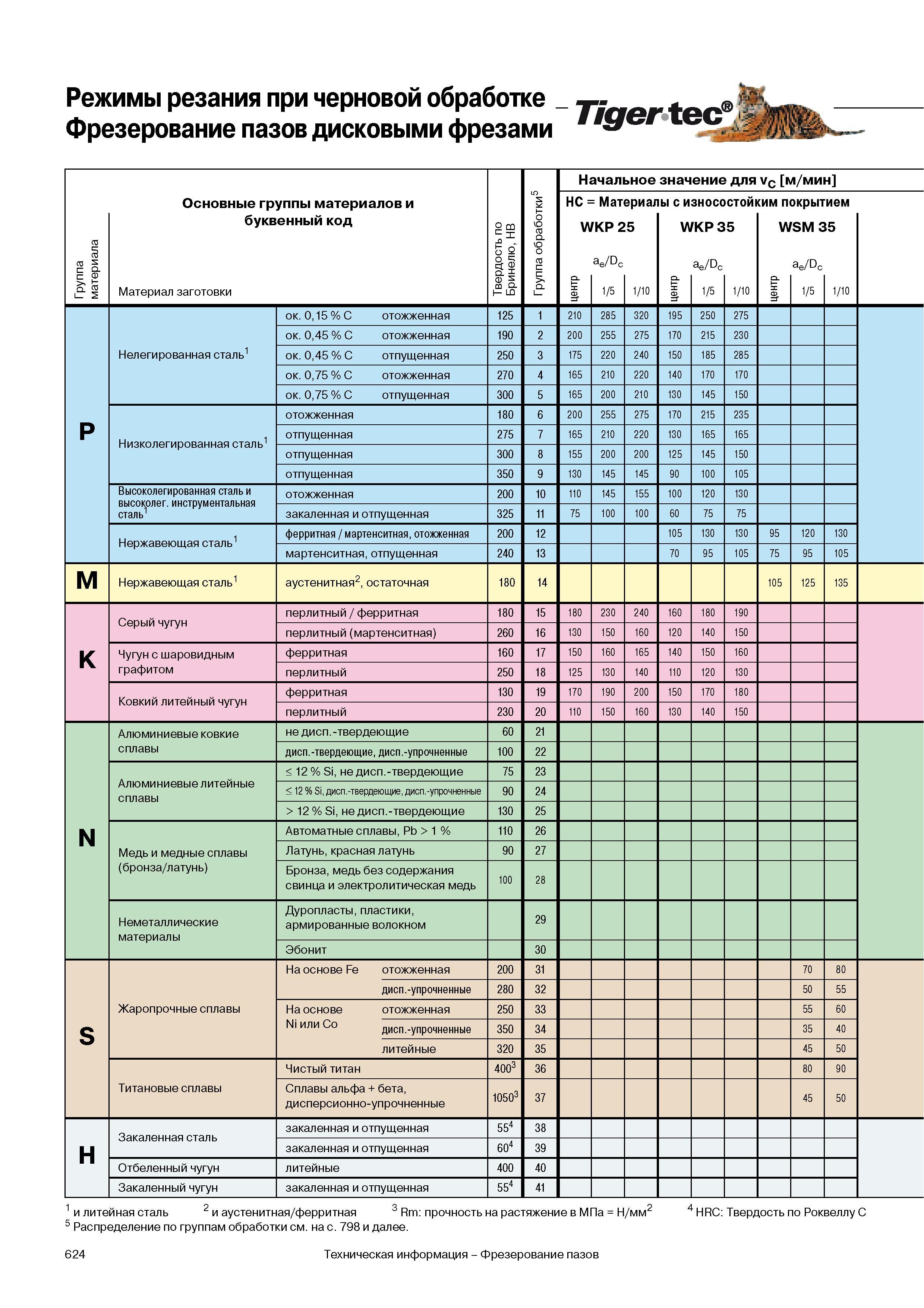

Режимы резания Walter при черновой обработке Фрезерование пазов дисковыми фрезами Твердость по Бринелю HB 5 i Начальное значение для vC мин 1 Основные

Режимы резания Walter при черновой обработке Фрезерование пазов дисковыми фрезами Твердость по Бринелю HB 5 i Начальное значение для vC мин 1 Основные группы материалов и буквенный код Материал заготовки HC W р нт е Мат ГКР 2 ae Dc 1 5 О 1 s 5 diHsti .а зносо ГКР 3 ae Dc 1 5 стой 5 1 10 5 S diHsti S окрыт SM ae Dc 1 5 2 P Нелегированная сталь1 ок. 015 C отожженная 125 1 210 285 320 195 250 275 ок. 045 C отожженная 190 2 200 255 275 170 215 230 ок. 045 C отпущенная 250 3 175 220 240 150 185 285 ок. 075 C отожженная 270 4 165 210 220 140 170 170 ок. 075 C отпущенная 300 5 165 200 210 130 145 150 Низколегированная сталь1 отожженная 180 6 200 255 275 170 215 235 отпущенная 275 7 165 210 220 130 165 165 отпущенная 300 8 155 200 200 125 145 150 отпущенная 350 9 130 145 145 90 100 105 Высоколегированная сталь и высоколег. инструментальная сталь1 отожженная 200 10 110 145 155 100 120 130 закаленная и отпущенная 325 11 75 100 100 60 75 75 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 105 130 130 95 120 130 мартенситная отпущенная 240 13 70 95 105 75 95 105 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 105 125 135 K Серый чугун перлитный ферритная 180 15 180 230 240 160 180 190 перлитный (мартенситная) 260 16 130 150 160 120 140 150 Чугун с шаровидным графитом ферритная 160 17 150 160 165 140 150 160 перлитный 250 18 125 130 140 110 120 130 Ковкий литейный чугун ферритная 130 19 170 190 200 150 170 180 перлитный 230 20 110 150 160 130 140 150 N Алюминиевые ковкие сплавы не дисп.-твердеющие 60 21 дисп.-твердеющие дисп.-упрочненные 100 22 Алюминиевые литейные сплавы 12 Si не дисп.-твердеющие 75 23 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 12% Si не дисп.-твердеющие 130 25 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 Латунь красная латунь 90 27 Бронза медь без содержания свинца и электролитическая медь 100 28 Неметаллические материалы Дуропластыпластики армированные волокном 29 Эбонит 30 S Жаропрочные сплавы На основе Fe отожженная 200 31 70 80 дисп.-упрочненные 280 32 50 55 На основе отожженная 250 33 55 60 Ni или Co дисп.-упрочненные 350 34 35 40 литейные 320 35 45 50 Титановые сплавы Чистый титан 4 со 36 80 90 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 45 50 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC Твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 624 Техническая информация Фрезерование пазов
