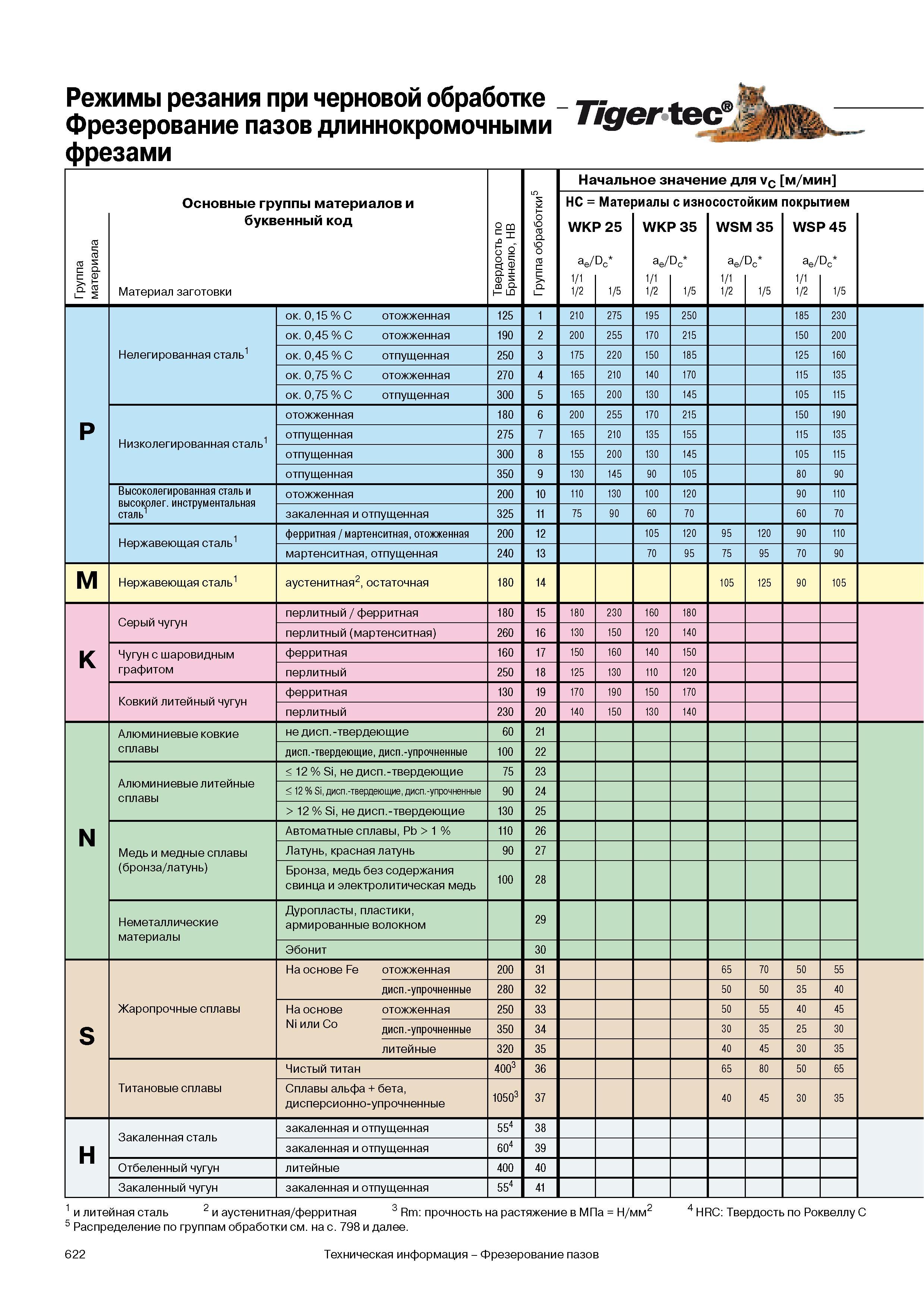

Режимы резания Walter при черновой обработке Фрезерование пазов длиннокромочными фрезами Твердость по Бринелю HB Группа обработки Начальное значение д

Режимы резания Walter при черновой обработке Фрезерование пазов длиннокромочными фрезами Твердость по Бринелю HB Группа обработки Начальное значение для vC мин Группа материала Основные группы материалов и буквенный код Материал заготовки W 21 a О 5 и 5 о А 5 X со s а )состс WSM ae 2 1 иэ 1 покры WSI ae 2 тием 45 Dc 1 5 P Нелегированная сталь1 ок. 015 C отожженная 125 1 210 275 195 250 185 230 ок. 045 C отожженная 190 2 200 255 170 215 150 200 ок. 045 C отпущенная 250 3 175 220 150 185 125 160 ок. 075 C отожженная 270 4 165 210 140 170 115 135 ок. 075 C отпущенная 300 5 165 200 130 145 105 115 Низколегированная сталь1 отожженная 180 6 200 255 170 215 150 190 отпущенная 275 7 165 210 135 155 115 135 отпущенная 300 8 155 200 130 145 105 115 отпущенная 350 9 130 145 90 105 80 90 Высоколегированная сталь и высоколег. инструментальная сталь1 отожженная 200 10 110 130 100 120 90 110 закаленная и отпущенная 325 11 75 90 60 70 60 70 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 105 120 95 120 90 110 мартенситная отпущенная 240 13 70 95 75 95 70 90 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 105 125 90 105 K Серый чугун перлитный ферритная 180 15 180 230 160 180 перлитный (мартенситная) 260 16 130 150 120 140 Чугун с шаровидным графитом ферритная 160 17 150 160 140 150 перлитный 250 18 125 130 110 120 Ковкий литейный чугун ферритная 130 19 170 190 150 170 перлитный 230 20 140 150 130 140 N Алюминиевые ковкие сплавы не дисп.-твердеющие 60 21 дисп.-твердеющие дисп.-упрочненные 100 22 Алюминиевые литейные сплавы 12 Si не дисп.-твердеющие 75 23 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 12% Si не дисп.-твердеющие 130 25 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 Латунь красная латунь 90 27 Бронза медь без содержания свинца и электролитическая медь 100 28 Неметаллические материалы Дуропластыпластики армированные волокном 29 Эбонит 30 S Жаропрочные сплавы На основе Fe отожженная 200 31 65 70 50 55 дисп.-упрочненные 280 32 50 50 35 40 На основе отожженная 250 33 50 55 40 45 Ni или Co дисп.-упрочненные 350 34 30 35 25 30 литейные 320 35 40 45 30 35 Титановые сплавы Чистый титан 4 со 36 65 80 50 65 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 40 45 30 35 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC Твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 622 Техническая информация Фрезерование пазов
