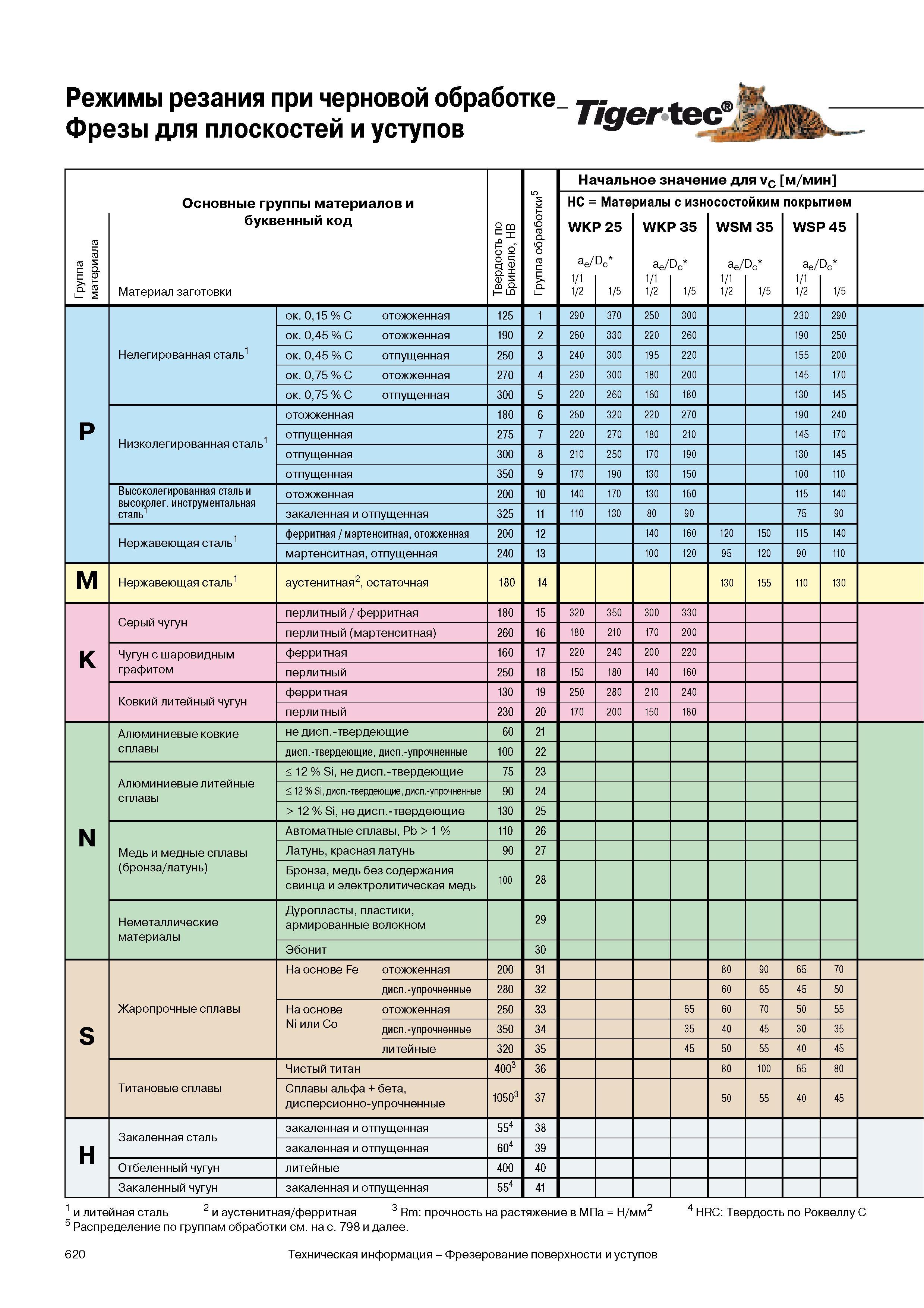

Режимы резания Walter при черновой обработке Фрезы для плоскостей и уступов Твердость по Бринелю HB Группа обработки Начальное значение для vC мин Гру

Режимы резания Walter при черновой обработке Фрезы для плоскостей и уступов Твердость по Бринелю HB Группа обработки Начальное значение для vC мин Группа материала Основные группы материалов и буквенный код Материал заготовки HC WKI ae 2 s N А О риаль WKI ae 2 с изн 35 Dc 1 5 осостс WSM ae 2 йким 35 Dc 1 5 покрь WSI ae 2 тием 45 Dc 1 5 P Нелегированная сталь1 ок. 015 C отожженная 125 1 290 370 250 300 230 290 ок. 045 C отожженная 190 2 260 330 220 260 190 250 ок. 045 C отпущенная 250 3 240 300 195 220 155 200 ок. 075 C отожженная 270 4 230 300 180 200 145 170 ок. 075 C отпущенная 300 5 220 260 160 180 130 145 Низколегированная сталь1 отожженная 180 6 260 320 220 270 190 240 отпущенная 275 7 220 270 180 210 145 170 отпущенная 300 8 210 250 170 190 130 145 отпущенная 350 9 170 190 130 150 100 110 Высоколегированная сталь и высоколег. инструментальная сталь1 отожженная 200 10 140 170 130 160 115 140 закаленная и отпущенная 325 11 110 130 80 90 75 90 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 140 160 120 150 115 140 мартенситная отпущенная 240 13 100 120 95 120 90 110 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 130 155 110 130 K Серый чугун перлитный ферритная 180 15 320 350 300 330 перлитный (мартенситная) 260 16 180 210 170 200 Чугун с шаровидным графитом ферритная 160 17 220 240 200 220 перлитный 250 18 150 180 140 160 Ковкий литейный чугун ферритная 130 19 250 280 210 240 перлитный 230 20 170 200 150 180 N Алюминиевые ковкие сплавы не дисп.-твердеющие 60 21 дисп.-твердеющие дисп.-упрочненные 100 22 Алюминиевые литейные сплавы 12 Si не дисп.-твердеющие 75 23 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 12% Si не дисп.-твердеющие 130 25 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 Латунь красная латунь 90 27 Бронза медь без содержания свинца и электролитическая медь 100 28 Неметаллические материалы Дуропластыпластики армированные волокном 29 Эбонит 30 S Жаропрочные сплавы На основе Fe отожженная 200 31 80 90 65 70 дисп.-упрочненные 280 32 60 65 45 50 На основе отожженная 250 33 65 60 70 50 55 Ni или Co дисп.-упрочненные 350 34 35 40 45 30 35 литейные 320 35 45 50 55 40 45 Титановые сплавы Чистый титан 4 со 36 80 100 65 80 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 50 55 40 45 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC Твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 620 Техническая информация Фрезерование поверхности и уступов
