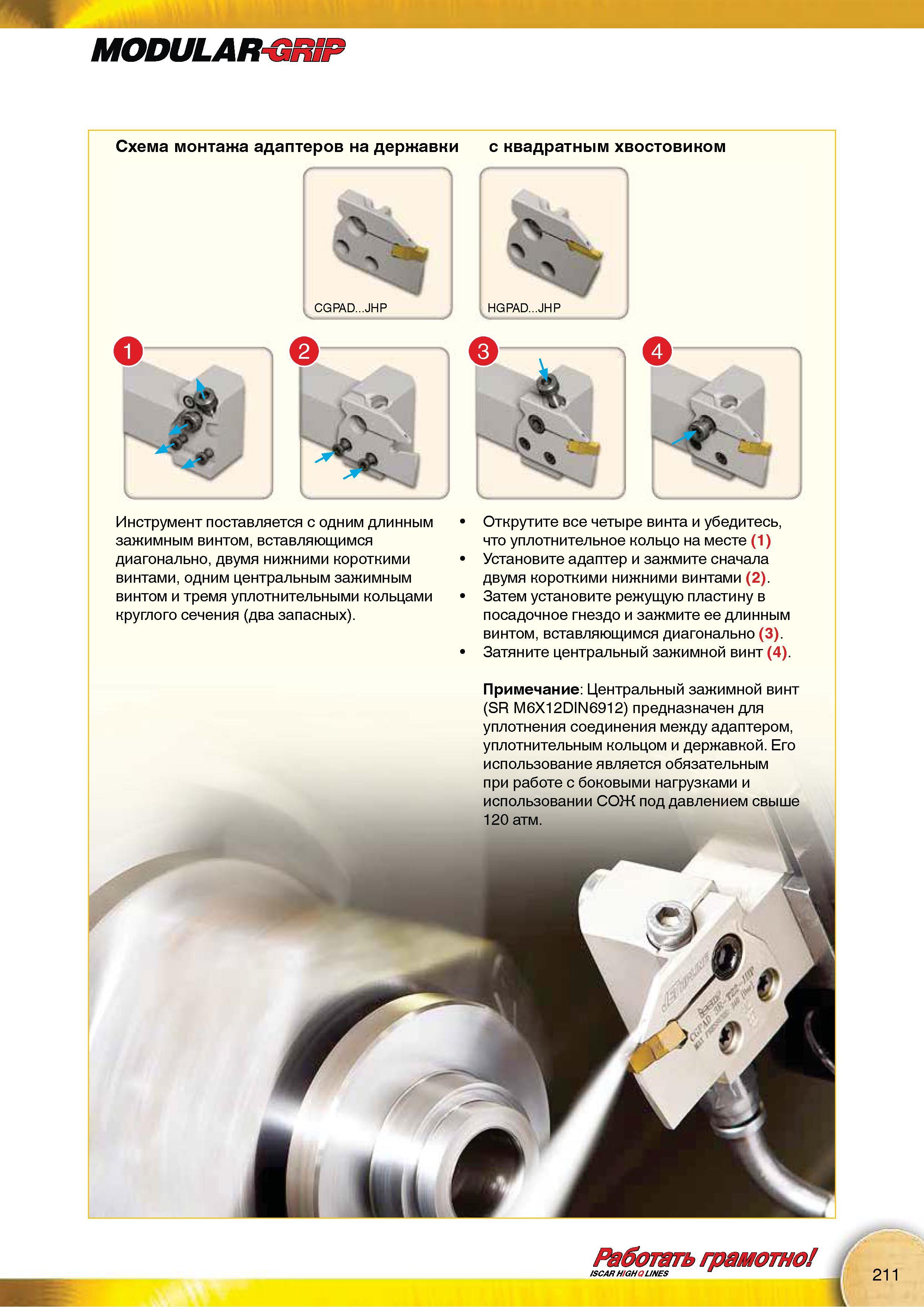

Схема монтажа адаптеров на токарные державки с квадратным хвостовиком Данный модульный металлорежущий инструмент поставляется с одним длинным зажимным винтом213 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.211 |
|||||
Схема монтажа адаптеров на токарные державки с квадратным хвостовиком Данный модульный металлорежущий инструмент поставляется с одним длинным зажимным винтом Схема монтажа адаптеров на токарные державки с квадратным хвостовиком Данный модульный металлорежущий инструмент поставляется с одним длинным зажимным винтом _ вставляющимся диагонально, двумя нижними короткими винтами, одним центральным зажимным винтом и тремя уплотнительными кольцами круглого сечения (два запасных). Открутите все четыре винта и убедитесь, что уплотнительное кольцо на месте (1) Установите адаптер и зажмите сначала двумя короткими нижними винтами (2). Затем установите режущую пластину в посадочное гнездо и зажмите ее длинным винтом, вставляющимся диагонально (3). Затяните центральный зажимной винт (4). Работать грамотно ISCAR HIGHО LINES MODULAR CGPAD JHP HGPAD JHP Примечание Центральный зажимной винт (SR M6X12DIN6912) предназначен для уплотнения соединения между адаптером, уплотнительным кольцом и державкой. Его использование является обязательным при работе с боковыми нагрузками и использовании СОЖ под давлением свыше 120 атм. |
|||||
