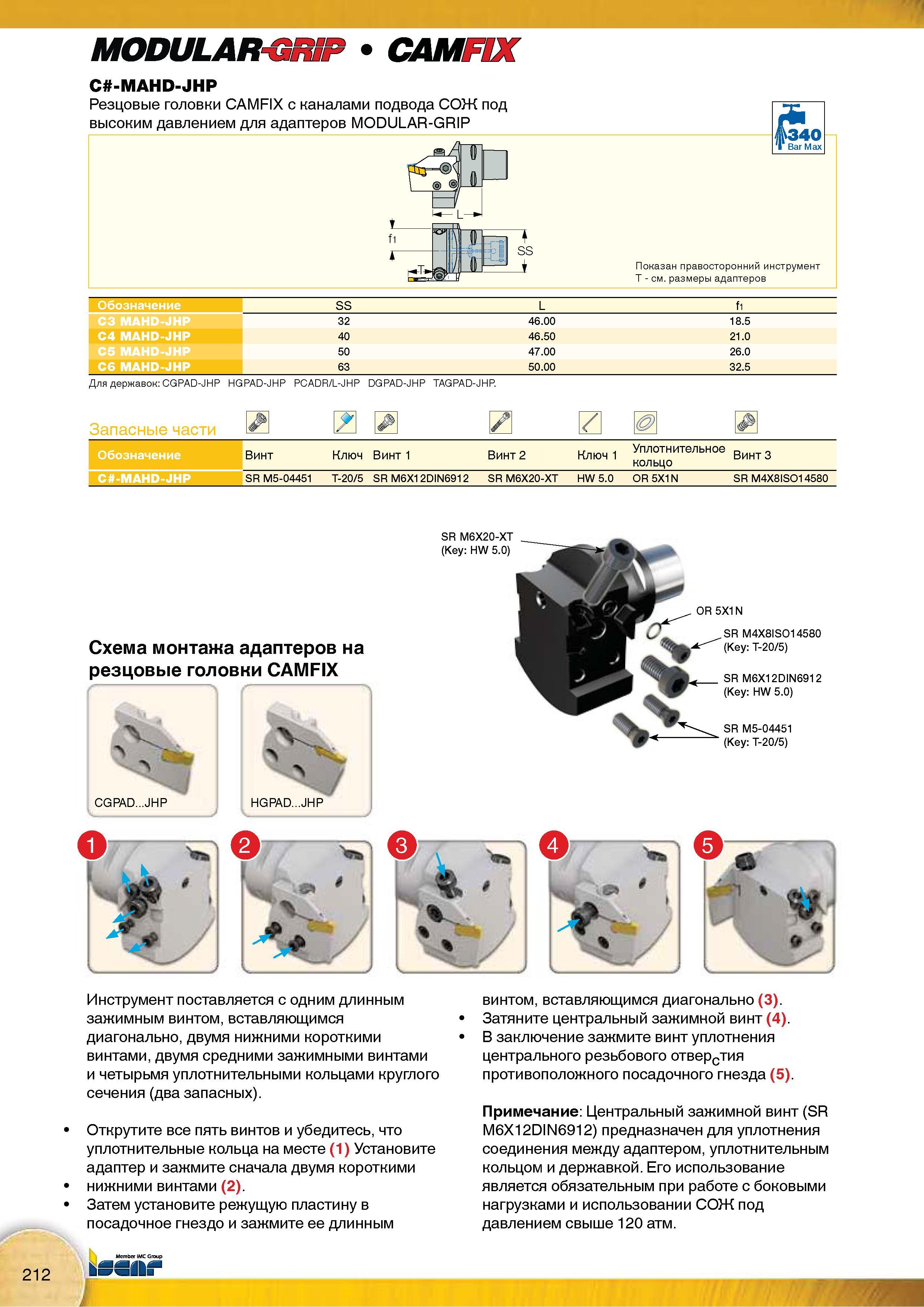

Резцовые токарные головки Iscar C -MAHD-JHP CAMFIX с каналами подвода СОЖ под высоким давлением для адаптеров MODULAR-GRIP 340 Ваг Мах _ Показан правосторонний инструмент Инструмент поставляется с одним длинным зажимным винтом, вставляющимся диагонально, двумя нижними короткими винтами, двумя средними зажимными винтами и четырьмя уплотнительными кольцами круглого сечения (два запасных). Открутите все пять винтов и убедитесь, что уплотнительные кольца на месте (1) Установите адаптер и зажмите сначала двумя короткими нижними винтами (2). Затем установите режущую пластину в посадочное гнездо и зажмите ее длинным винтом, вставляющимся диагонально (3). Затяните центральный зажимной винт (4). В заключение зажмите винт уплотнения центрального резьбового отверстия противоположного посадочного гнезда (5). Примечание Центральный зажимной винт (SR M6X12DIN6912) предназначен для уплотнения соединения между адаптером, уплотнительным кольцом и державкой. Его использование является обязательным при работе с боковыми нагрузками и использовании СОЖ под давлением свыше 120 атм. Т - см. размеры адаптеров SS L fl СЗ MAHD-JHP 32 46.00 18.5 С4 MAHD-JHP 40 46.50 21.0 С5 MAHD-JHP 50 47.00 26.0 С6 MAHD-JHP 63 50.00 32.5 Для державок CGPAD-JHP HGPAD-JHP PCADR/L-JHP DGPAD-JHP TAGPAD-JHP. Запасные части Обозначение Винт Ключ Винт 1 Винт 2 Ключ 1 Уплотнительное кольцо Винт 3 C -MAHD-JHP SR М5-04451 Т-20/5 SR М6Х1 2DIN6912 SR М6Х20-ХТ HW 5.0 OR 5X1N SR M4X8IS014580 SR М6Х20-ХТ (Key HW 5.0) Схема монтажа адаптеров на резцовые головки CAMFIX CGPAD JHP HGPAD JHP OR 5X1N SR M4X8IS014580 (Key Т-20/5) SR M6X12DIN6912 (Key HW 5.0) SR M5-04451 (Key T-20/5)
