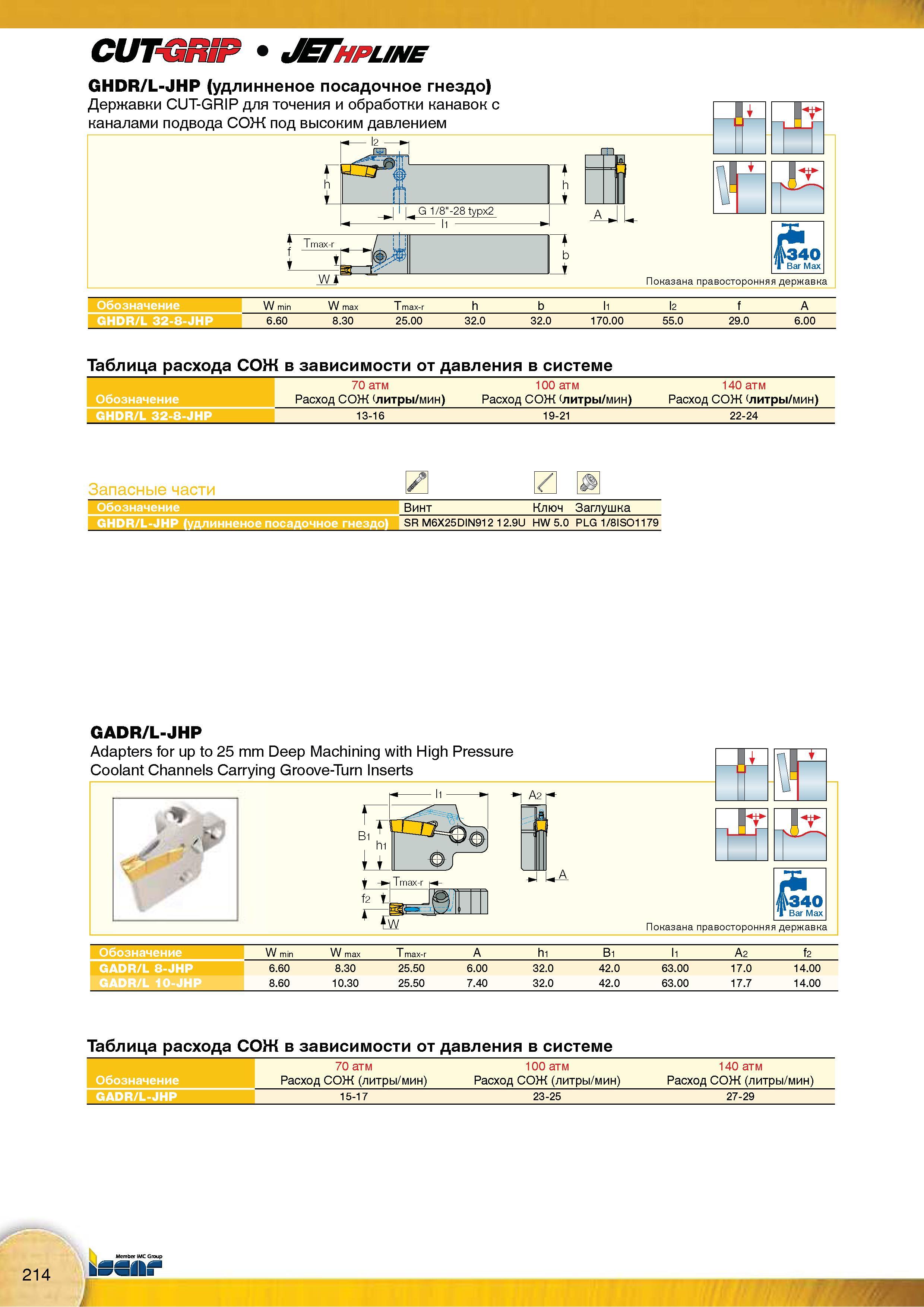

Канавочные резцы Iscar CUT-GRIP GHDR/L-JHP (удлинненое посадочное гнездо) для точения и обработки канавок с каналами подвода СОЖ под высоким давлением _ Показана правосторонняя державка W min W max T max-r h b 11 2 f A 1 GHDR/L 32-8-JHP 6.60 8.30 25.00 32.0 32.0 170.00 55.0 29.0 6.00 Таблица расхода СОЖ в зависимости от давления в системе Обозначение 70 атм Расход СОЖ (литры/мин) 100 атм Расход СОЖ (литры/мин) 140 атм Расход СОЖ (литры/мин) GHDR/L 32-8-JHP 13-16 19-21 22-24 Запасные части Обозначение Винт Ключ Заглушка GHDR/L-JHP (удлинненое посадочное гнездо) SR M6X25DIN912 12.9U HW 5.0 PLG 1/8IS01179 GADR/L-JHP Adapters for up to 25 mm Deep Machining with High Pressure Coolant Channels Carrying Groove-Turn Inserts A2 1 т- 140 Bar Max Показана правосторонняя державка Обозначение W min W max T max-r А hi В1 h Аг k GADR/L 8-JHP 6.60 8.30 25.50 6.00 32.0 42.0 63.00 17.0 14.00 8.60 10.30 25.50 7.40 32.0 42.0 63.00 17.7 14.00 Таблица расхода СОЖ в зависимости от давления в системе Обозначение 70 атм Расход СОЖ (литры/мин) 100 атм Расход СОЖ (литры/мин) 140 атм Расход СОЖ (литры/мин) GADR/L-JHP 15-17 23-25 27-29
