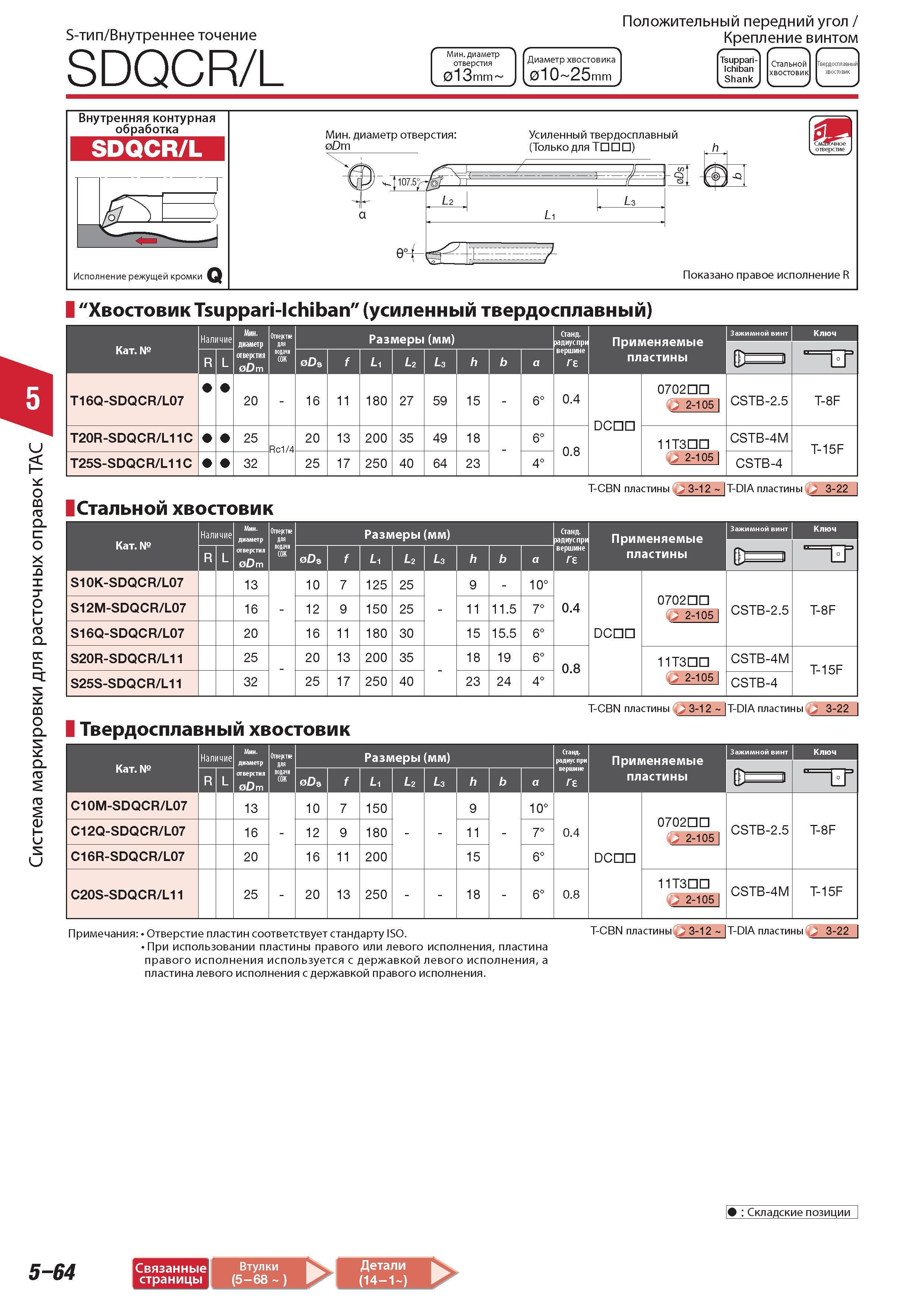

Система маркировки для расточных оправок Tungaloy S-тип Внутреннее точение SDQCR/L Минимальный диаметр отверстия 0l3 mm Диаметр хвостовика 0lO 25 mm Полож

Система маркировки для расточных оправок Tungaloy S-тип Внутреннее точение SDQCR/L Минимальный диаметр отверстия 0l3 mm Диаметр хвостовика 0lO 25 mm Положительный передний угол Крепление винтом Tsuppari- Ichiban Shank Стальной хвостовик Внутренняя контурная обработка Минимальный диаметр отверстия Dm Усиленный твердосплавный (Только для П) 107.5' L2 L3 W- Показано правое исполнение R "Хвостовик Tsuppari-Ichiban" (усиленный твердосплавный) Категория Наличие R/L Минимальный диаметр отверстия Dm Отверстие для подачи СОЖ Ds f Размеры (мм) L1 L2 L3 h b а Стандартный радиус при вершине Применяемые пластины T16Q-SDQCR L07 20 - 16 11 180 27 59 15 - 6 0.4 DCDD 0702 2-105 T20R-SDQCR L11C 25 Rc1 4 20 13 200 35 49 18 - 6 0.8 11T3DD 2-105 T25S-SDQCR L11C 32 25 17 250 40 64 23 4 CSTB-2.5 T-8F CSTB-4M T-15F T-CBN пластину 3-12 T-DIA пластины 3-22 Стальной хвостовик Наличие Минимальный диаметр Отверстие для Размеры (мм) Стандартный радиус при Применяемые Категория подачи f L1 L2 L3 h b вершине 1 R/L Dm Ds а пластины (D l S10K-SDQCR L07 13 - 10 7 125 25 - 9 - 10 0.4 DCDD 0702 2-105 CSTB-2.5 T-8F S12M-SDQCR L07 16 12 9 150 25 11 11.5 7 S16Q-SDQCR L07 20 16 11 180 30 15 15.5 6 S20R-SDQCR L11 25 20 13 200 35 18 19 6 0.8 11T3DD CSTB-4M T-15F S25S-SDQCR L11 32 25 17 250 40 23 24 4 2-105 CSTB-4 T-CBN пластины t 3-12 T-DIA пластины 3-22 Твердосплавный хвостовик Категория Наличие R/L Минимальный диаметр отверстия Dm Отверстие для подачи СОЖ Ds f Размеры (мм) L1 L2 L3 h b а Стандартный радиус при вершине Применяемые пластины C10M-SDQCR L07 13 - 10 7 150 9 - 10 0.4 DCDD 0702 G 2-105 C12Q-SDQCR L07 16 12 9 180 11 7 C16R-SDQCR L07 20 16 11 200 15 6 C20S-SDQCR L11 25 - 20 13 250 18 - 6 0.8 11T3DD 2-105 8) CSTB-2.5 T-8F CSTB-4M T-15F Примечания Отверстие пластин соответствует стандарту ISO. При использовании пластины правого или левого исполнения пластина правого исполнения используется с державкой левого исполнения а пластина левого исполнения с державкой правого исполнения. T-CBN пластины 3-12 T-DIA пластины 3-22 Складские позиции 5-64 Связанные страницы Втулки Детали (5-68 ) 1 (14-1 ) а
