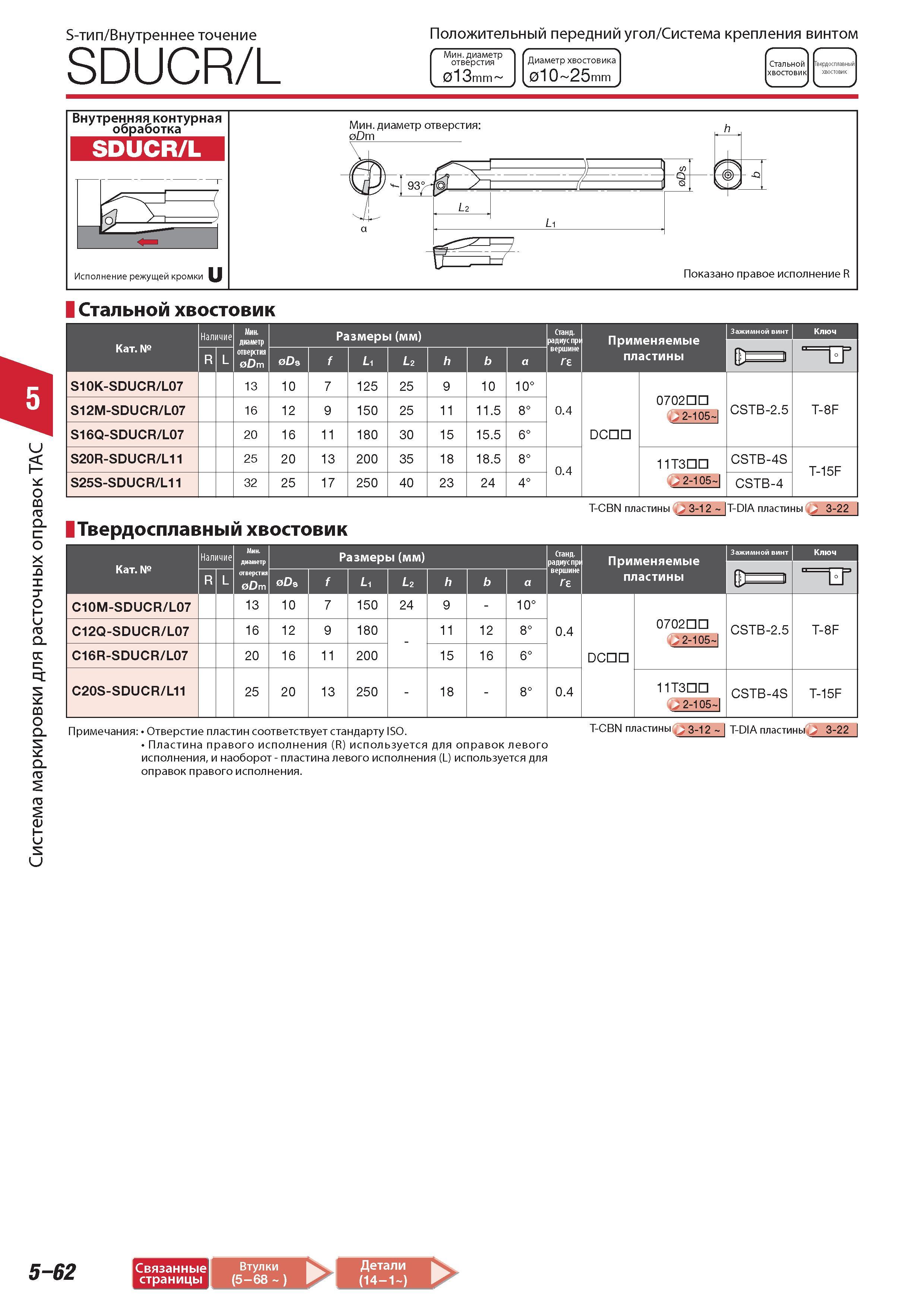

Система маркировки для расточных оправок Tungaloy S-тип Внутреннее точение SDUCR/L Положительный передний угол Система крепления винтом Минимальный диаметр отверстия 013п Диаметр хвостовика 010 25 mm Стальной Твердосплавный хвостовик L У Внутренняя контурная обработка SDUCR/L Исполнение режущей кромки U Стальной хвостовик Категория Наличие R/L Минимальный диаметр отверстия Dm Ds Размеры (мм) f L1 L2 h b a Стандартный радиус при вершине S10K-SDUCR L07 13 10 7 125 25 9 10 10 S12M-SDUCR L07 16 12 9 150 25 11 11.5 8 0.4 S16Q-SDUCR L07 20 16 11 180 30 15 15.5 6 S20R-SDUCR L11 25 20 13 200 35 18 18.5 8 0.4 S25S-SDUCR L11 32 25 17 250 40 23 24 4 Применяемые пластины (Di 0702 2-105 DCDD 11Т3 2-105- CSTB-2.5 CSTB-4S CSTB-4 TZT T-8F T-15F T-CBN пластину 3-12 T-DIA пластины 3-22 Твердосплавный хвостовик Категория Наличие R/L Минимальный диаметр отверстия Dm Ds Размеры (мм) f L1 L2 h b a Стандартный радиус при вершине Применяемые пластины C10M-SDUCR L07 13 10 7 150 24 9 - 10 0.4 DCDD 0702 2-105- C12Q-SDUCR L07 16 12 9 180 - 11 12 8 C16R-SDUCR L07 20 16 11 200 15 16 6 C20S-SDUCR L11 25 20 13 250 - 18 - 8 0.4 11T3DD 2-105-1 IT u Г7Р W 1 LT CSTB-2.5 T-8F CSTB-4S T-15F Примечания Отверстие пластин соответствует стандарту ISO. Пластина правого исполнения (R) используется для оправок левого исполнения и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения. T-CBN пластины 3-12-1 T-DIA пластины 3-22 5-62 Связанные страницы Втулки Детали (5-68 ) 1 (14 1 )
