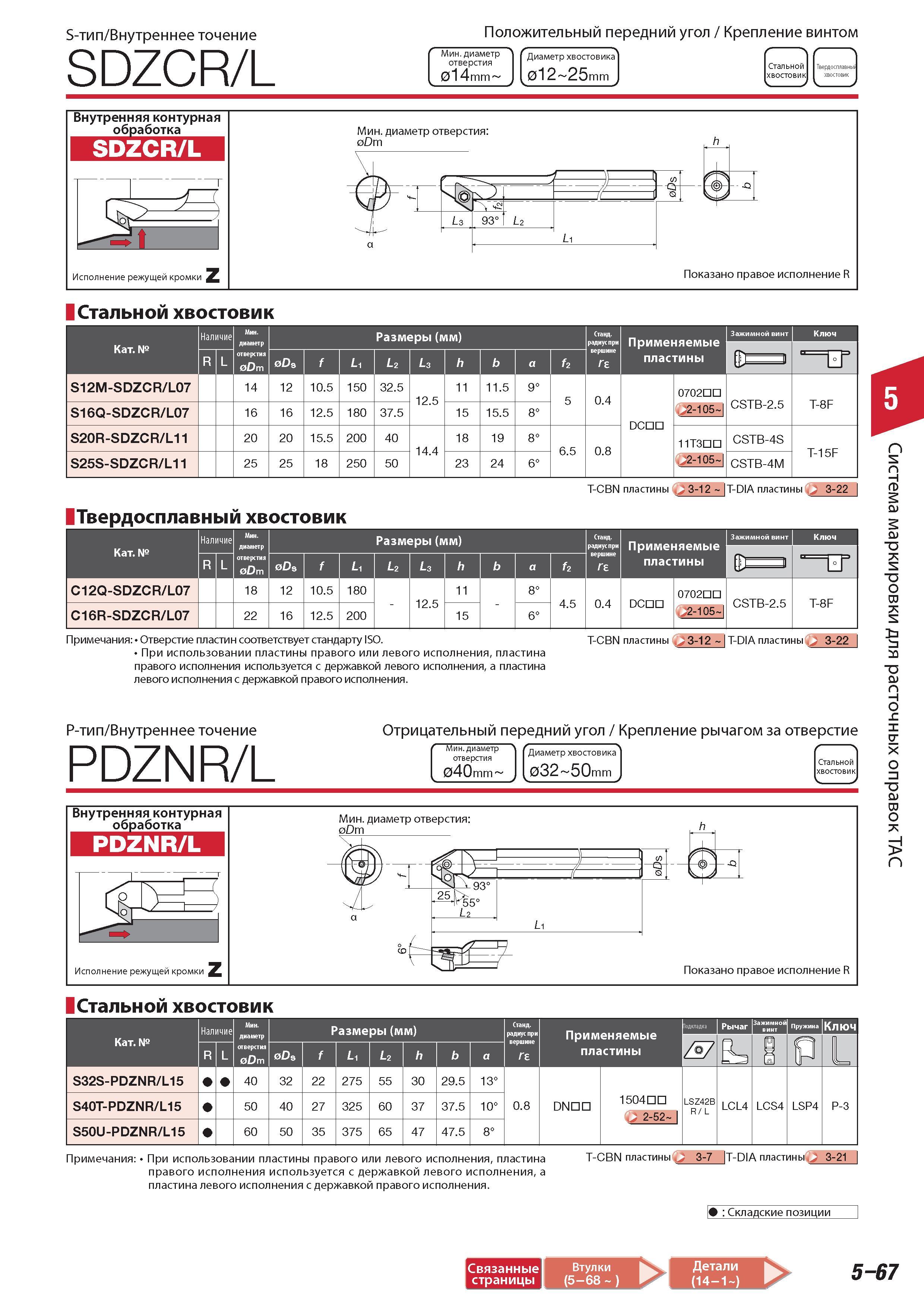

Инструмент Tungaloy S-тип Внутреннее точение SDZCR/L Положительный передний угол Крепление винтом Минимальный диаметр отверстия 4 mm Диаметр хвостовика 25

Инструмент Tungaloy S-тип Внутреннее точение SDZCR/L Положительный передний угол Крепление винтом Минимальный диаметр отверстия 4 mm Диаметр хвостовика 25 mm 1 f Стальной Твердосплавный хвостовик k. j Внутренняя контурная обработка SDZCR/L JSt Исполнение режущей кромки Z Минимальный диаметр отверстия Dm Показано правое исполнение R Стальной хвостовик Размеры (мм) отверстия R/L Dm Ds радиус при Применяемые вершине пластины (ЕЕ S12M-SDZCR L07 14 12 10.5 150 32.5 12.5 11 11.5 9 5 0.4 DCDD 0702DD CSTB-2.5 T-8F S16Q-SDZCR L07 16 16 12.5 180 37.5 15 15.5 8 О2-105 S20R-SDZCR L11 20 20 15.5 200 40 14.4 18 19 8 6.5 0.8 11T3DD О2-105 CSTB-4S T-15F S25S-SDZCR L11 25 25 18 250 50 23 24 6 CSTB-4M J T-CBN пластину 3-12 T-DIA пластины 3-22 Твердосплавный хвостовик Категория Наличие R/L Минимальный диаметр отверстия Dm Ds f L1 Размеры (мм) L2 L3 h b a f2 Стандартный радиус при вершине Применяемые пластины C12Q-SDZCR L07 18 12 10.5 180 12.5 11 8 4.5 0.4 DCDD 0702DD C16R-SDZCR L07 22 16 12.5 200 15 6 J2-105 CSTB-2.5 T-8F Примечания Отверстие пластин соответствует стандарту ISO. При использовании пластины правого или левого исполнения пластина правого исполнения используется с державкой левого исполнения а пластина левого исполнения с державкой правого исполнения. T-CBN пластины 3-12-1T-DIA пластины 3-22 P-тип Внутреннее точение PDZNR/L Отрицательный передний угол Крепление рычагом за отверстие Минимальный диаметр отверстия 04O mm Диаметр хвостовика 032 5O mm Стальной хвостовик Внутренняя контурная обработка PDZNR/L I- Исполнение режущей кромки Z Стальной хвостовик Категория Наличие R/L Минимальный диаметр отверстия Dm Ds Р f размеры (мм) L1 L2 h b a Стандартный радиус при вершине Применяемые пластины S32S-PDZNR L15 40 32 22 275 55 30 29.5 1 3 0.8 DNDD 1504 2-52 S40T-PDZNR L15 50 40 27 325 60 37 37.5 10 S50U-PDZNR L15 60 50 35 375 65 47 47.5 8 LSZ42B R/L LCL4 Пружина Р LCS4 LSP4 P-3 Примечания При использовании пластины правого или левого исполнения пластина правого исполнения используется с державкой левого исполнения а пластина левого исполнения с державкой правого исполнения. T-CBN пластины 3-7 T-DIA пластины 3-21 Складские позиции Связанные страницы Втулки (5-68 ) 1 Детали (14-1 ) 5-67 h диаметр L L2 L h b 3 Система маркировки для расточных оправок ТАС
