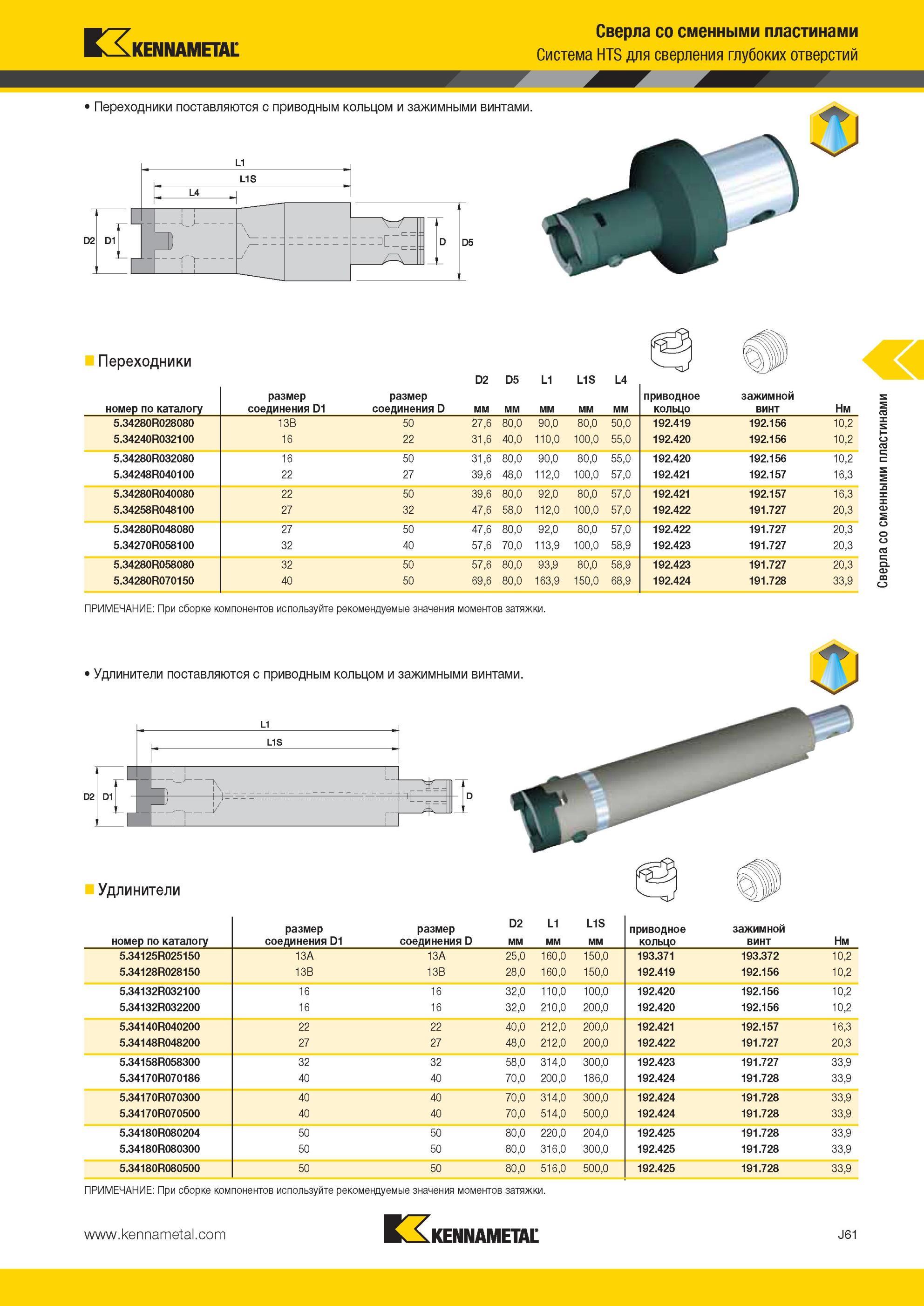

Система Kennametal HTS для сверления глубоких отверстий Переходники поставляются с приводным кольцом и зажимными винтами Сверла со сменными пластинами

Система Kennametal HTS для сверления глубоких отверстий Переходники поставляются с приводным кольцом и зажимными винтами. Сверла со сменными пластинами D2 D1 JL L1S = номер по каталогу размер соединения D1 размер соединения D D2 мм D5 мм L1 мм L1S мм L4 мм приводное кольцо зажимной винт Нм 5.34280R028080 13B 50 27,6 80,0 90,0 80,0 50,0 192.419 192.156 10,2 5.34240R032100 16 22 31,6 40,0 110,0 100,0 55,0 192.420 192.156 10,2 5.34280R032080 16 50 31,6 80,0 90,0 80,0 55,0 192.420 192.156 10,2 5.34248R040100 22 27 39,6 48,0 112,0 100,0 57,0 192.421 192.157 16,3 5.34280R040080 22 50 39,6 80,0 92,0 80,0 57,0 192.421 192.157 16,3 5.34258R048100 27 32 47,6 58,0 112,0 100,0 57,0 192.422 191.727 20,3 5.34280R048080 27 50 47,6 80,0 92,0 80,0 57,0 192.422 191.727 20,3 5.34270R058100 32 40 57,6 70,0 113,9 100,0 58,9 192.423 191.727 20,3 5.34280R058080 32 50 57,6 80,0 93,9 80,0 58,9 192.423 191.727 20,3 5.34280R070150 40 50 69,6 80,0 163,9 150,0 68,9 192.424 191.728 33,9 ПРИМЕЧАНИЕ При сборке компонентов используйте рекомендуемые значения моментов затяжки. Удлинители номер по каталогу размер соединения D1 размер соединения D D2 мм L1 мм L1S мм приводное кольцо зажимной винт Нм 5.34125R025150 13A 13A 25,0 160,0 150,0 193.371 193.372 10,2 5.34128R028150 13B 13B 28,0 160,0 150,0 192.419 192.156 10,2 5.34132R032100 16 16 32,0 110,0 100,0 192.420 192.156 10,2 5.34132R032200 16 16 32,0 210,0 200,0 192.420 192.156 10,2 5.34140R040200 22 22 40,0 212,0 200,0 192.421 192.157 16,3 5.34148R048200 27 27 48,0 212,0 200,0 192.422 191.727 20,3 5.34158R058300 32 32 58,0 314,0 300,0 192.423 191.727 33,9 5.34170R070186 40 40 70,0 200,0 186,0 192.424 191.728 33,9 5.34170R070300 40 40 70,0 314,0 300,0 192.424 191.728 33,9 5.34170R070500 40 40 70,0 514,0 500,0 192.424 191.728 33,9 5.34180R080204 50 50 80,0 220,0 204,0 192.425 191.728 33,9 5.34180R080300 50 50 80,0 316,0 300,0 192.425 191.728 33,9 5.34180R080500 50 50 80,0 516,0 500,0 192.425 191.728 33,9 ПРИМЕЧАНИЕ При сборке компонентов используйте рекомендуемые значения моментов затяжки. Сверла со сменными пластинами Удлинители поставляются с приводным кольцом и зажимными винтами.
