KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

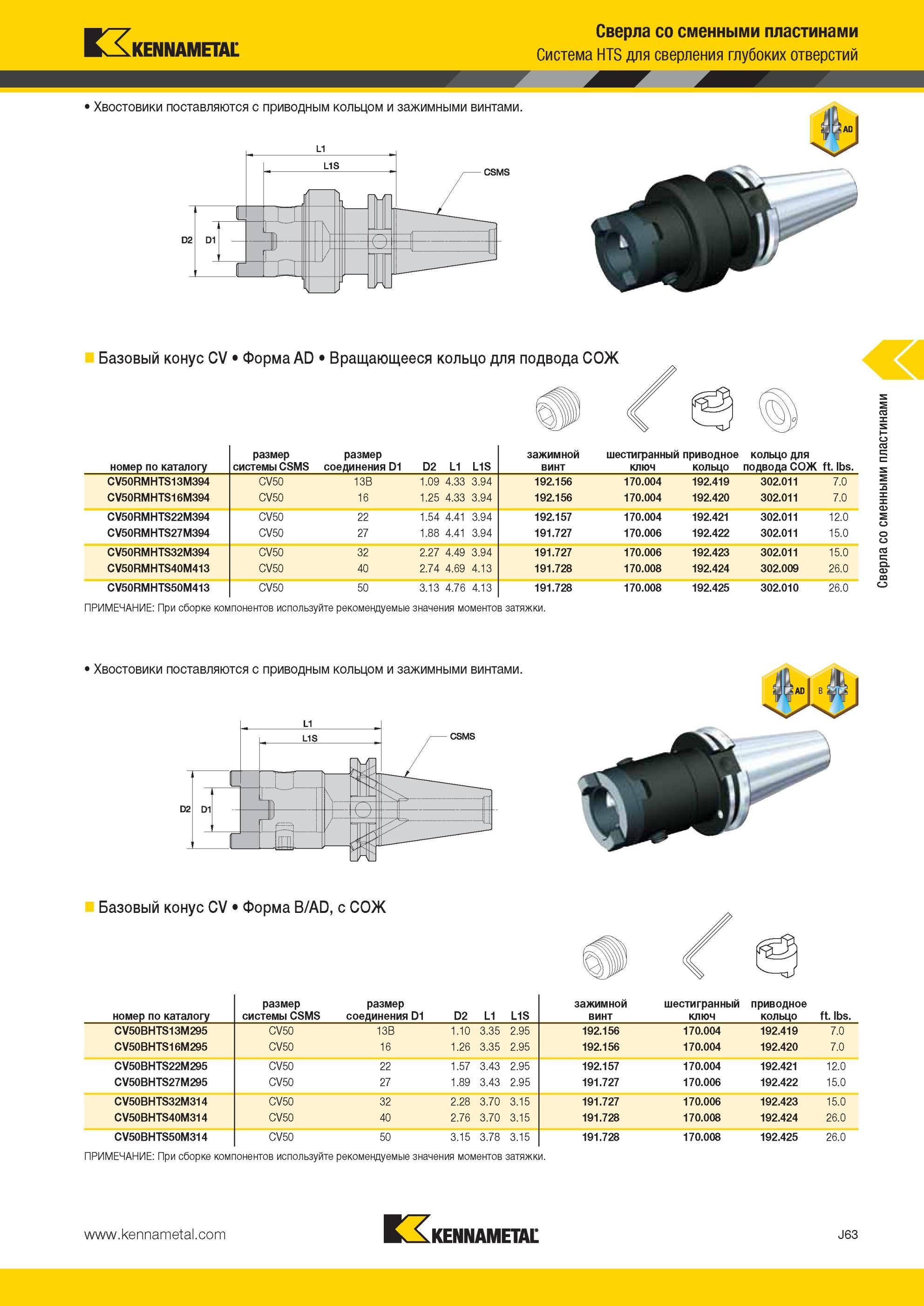

1031 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.J63 |
|||||
Система Kennametal HTS для сверления глубоких отверстий Хвостовики поставляются с приводным кольцом и зажимными винтами Сверла со сменными пластинамиСистема Kennametal HTS для сверления глубоких отверстий Хвостовики поставляются с приводным кольцом и зажимными винтами Сверла со сменными пластинами Базовый конус CV Форма AD Вращающееся кольцо для подвода СОЖ номер по каталогу размер системы CSMS размер соединения D1 D2 L1 L1S зажимной винт шестигранный приводное ключ кольцо кольцо для подвода СОЖ ft. lbs. CV50RMHTS13M394 CV50 13B 1.09 4.33 3.94 192.156 170.004 192.419 302.011 7.0 CV50RMHTS16M394 CV50 16 1.25 4.33 3.94 192.156 170.004 192.420 302.011 7.0 CV50RMHTS22M394 CV50 22 1.54 4.41 3.94 192.157 170.004 192.421 302.011 12.0 CV50RMHTS27M394 CV50 27 1.88 4.41 3.94 191.727 170.006 192.422 302.011 15.0 CV50RMHTS32M394 CV50 32 2.27 4.49 3.94 191.727 170.006 192.423 302.011 15.0 CV50RMHTS40M413 CV50 40 2.74 4.69 4.13 191.728 170.008 192.424 302.009 26.0 CV50RMHTS50M413 CV50 50 3.13 4.76 4.13 191.728 170.008 192.425 302.010 26.0 ПРИМЕЧАНИЕ При сборке компонентов используйте рекомендуемые значения моментов затяжки Хвостовики поставляются с приводным кольцом и зажимными винтами. Базовый конус CV Форма B/AD, с СОЖ номер по каталогу размер системы CSMS размер соединения D1 D2 L1 L1S зажимной винт шестигранный ключ приводное кольцо ft. lbs. CV50BHTS13M295 CV50 13B 1.10 3.35 2.95 192.156 170.004 192.419 7.0 CV50BHTS16M295 CV50 16 1.26 3.35 2.95 192.156 170.004 192.420 7.0 CV50BHTS22M295 CV50 22 1.57 3.43 2.95 192.157 170.004 192.421 12.0 CV50BHTS27M295 CV50 27 1.89 3.43 2.95 191.727 170.006 192.422 15.0 CV50BHTS32M314 CV50 32 2.28 3.70 3.15 191.727 170.006 192.423 15.0 CV50BHTS40M314 CV50 40 2.76 3.70 3.15 191.728 170.008 192.424 26.0 CV50BHTS50M314 CV50 50 3.15 3.78 3.15 191.728 170.008 192.425 26.0 ПРИМЕЧАНИЕ При сборке компонентов используйте рекомендуемые значения моментов затяжки. J63 Сверла со сменными пластинами |
|||||
