KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

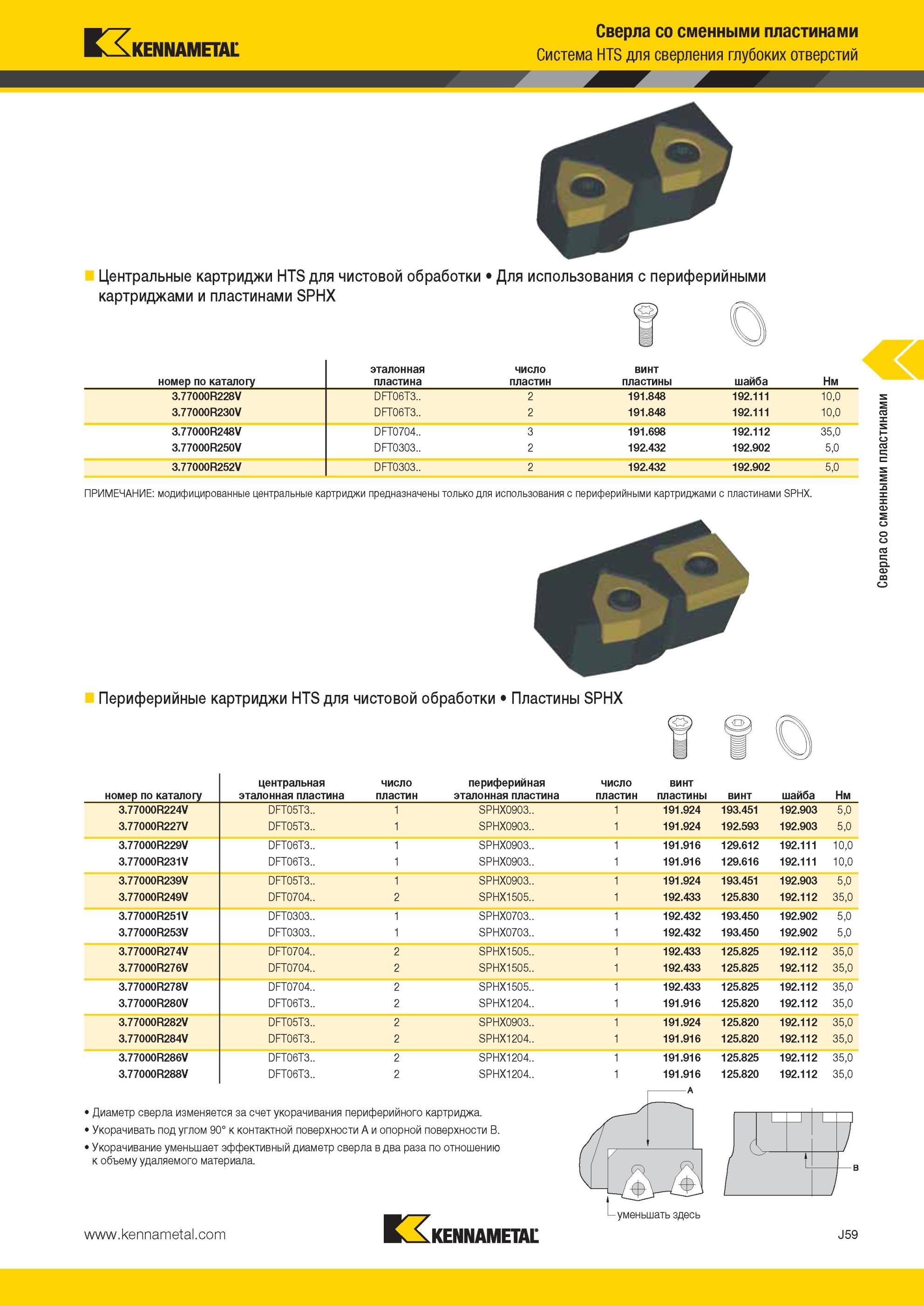

1027 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.J59 |
|||||
Центральные картриджи Kennametal HTS для чистовой обработки Для использования с периферийными картриджами и пластинами SPHX Сверла со сменными пластинЦентральные картриджи Kennametal HTS для чистовой обработки Для использования с периферийными картриджами и пластинами SPHX Сверла со сменными пластинами Система HTS для сверления глубоких отверстий номер по каталогу эталонная пластина число пластин винт пластины шайба Нм 3.77000R228V DFT06T3.. 2 191.848 192.111 10,0 3.77000R230V DFT06T3.. 2 191.848 192.111 10,0 3.77000R248V DFT0704.. 3 191.698 192.112 35,0 3.77000R250V DFT0303.. 2 192.432 192.902 5,0 3.77000R252V DFT0303.. 2 192.432 192.902 5,0 ПРИМЕЧАНИЕ модифицированные центральные картриджи предназначены только для использования с периферийными картриджами с пластинами SPHX. Периферийные картриджи HTS для чистовой обработки Пластины SPHX номер по каталогу центральная эталонная пластина число пластин периферийная эталонная пластина число винт пластин пластины винт шайба Нм 3.77000R224V DFT05T3. SPHX0903. 191.924 193.451 192.903 5,0 3.77000R227V DFT05T3. SPHX0903. 191.924 192.593 192.903 5,0 3.77000R229V DFT06T3. SPHX0903. 191.916 129.612 192.111 10,0 3.77000R231V DFT06T3. SPHX0903. 191.916 129.616 192.111 10,0 3.77000R239V DFT05T3. SPHX0903. 191.924 193.451 192.903 5,0 3.77000R249V DFT0704.. 2 SPHX1505. 192.433 125.830 192.112 35,0 3.77000R251V DFT0303. SPHX0703. 192.432 193.450 192.902 5,0 3.77000R253V DFT0303. SPHX0703. 192.432 193.450 192.902 5,0 3.77000R274V DFT0704.. 2 SPHX1505. 192.433 125.825 192.112 35,0 3.77000R276V DFT0704.. 2 SPHX1505. 192.433 125.825 192.112 35,0 3.77000R278V DFT0704.. 2 SPHX1505. 192.433 125.825 192.112 35,0 3.77000R280V DFT06T3.. 2 SPHX1204. 191.916 125.820 192.112 35,0 3.77000R282V DFT05T3.. 2 SPHX0903. 191.924 125.820 192.112 35,0 3.77000R284V DFT06T3.. 2 SPHX1204. 191.916 125.820 192.112 35,0 3.77000R286V DFT06T3.. 2 SPHX1204. 191.916 125.825 192.112 35,0 3.77000R288V DFT06T3.. 2 SPHX1204. 191.916 125.820 192.112 35,0 Диаметр сверла изменяется за счет укорачивания периферийного картриджа. Укорачивать под углом 90° к контактной поверхности А и опорной поверхности B. Укорачивание уменьшает эффективный диаметр сверла в два раза по отношению к объему удаляемого материала. -уменьшать здесь J59 Сверла со сменными пластинами |
|||||
