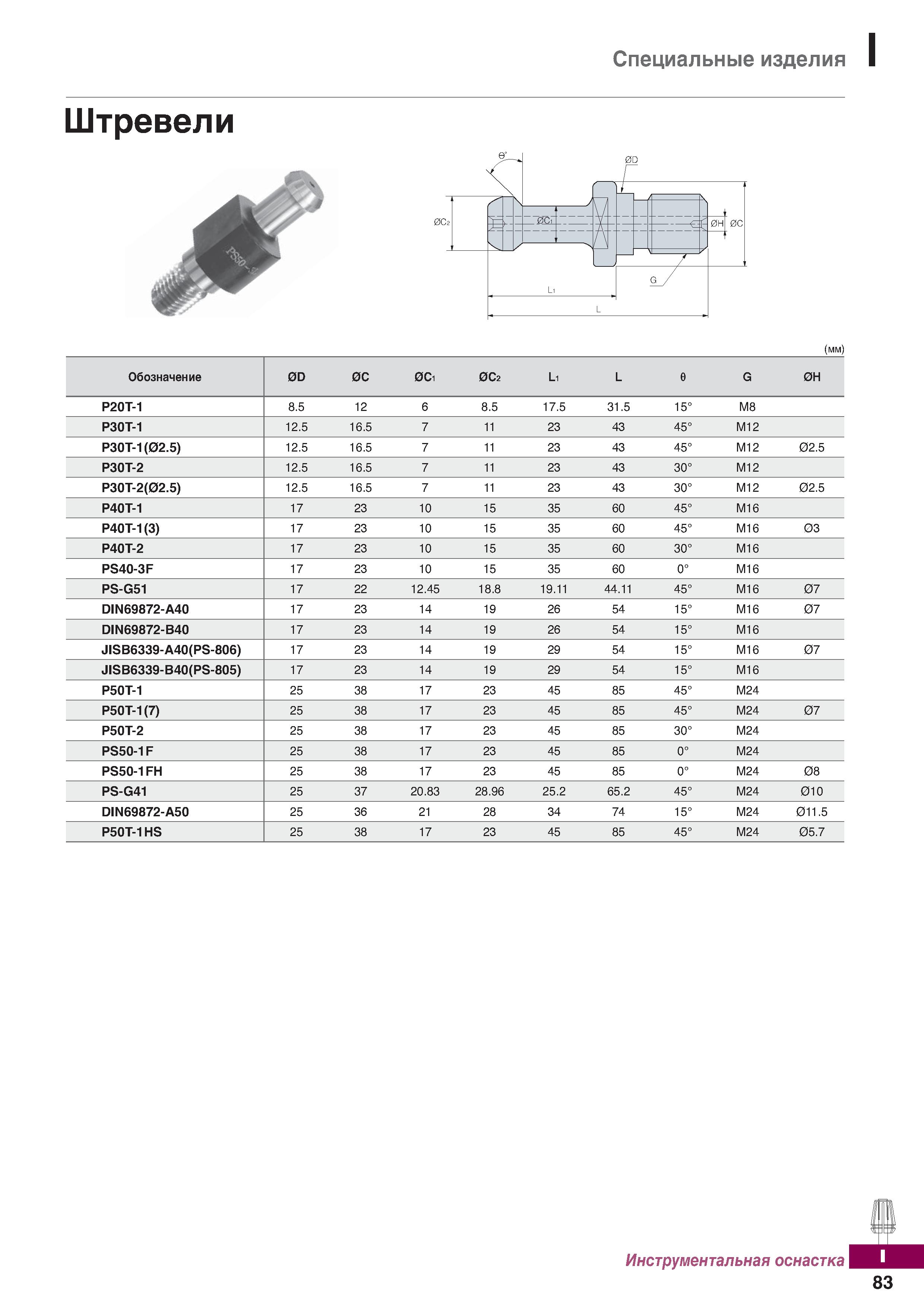

Штревели для станочной оснастки металлорежущего оборудования Общий вид Основные размеры Обозначение по каталогу _ (мм) Обозначение 0D 0С 0Ci 0С2 Li L е G 0H Р20Т-1 8.5 12 6 8.5 17.5 31.5 15° М8 РЗОТ-1 12.5 16.5 7 11 23 43 45° М12 РЗОТ-1(02.5) 12.5 16.5 7 11 23 43 45° М12 02.5 РЗОТ-2 12.5 16.5 7 11 23 43 30° М12 РЗОТ-2(02.5) 12.5 16.5 7 11 23 43 30° М12 02.5 Р40Т-1 17 23 10 15 35 60 45° М16 Р40Т-1(3) 17 23 10 15 35 60 45° М16 03 Р40Т-2 17 23 10 15 35 60 30° М16 PS40-3F 17 23 10 15 35 60 0° М16 PS-G51 17 22 12.45 18.8 19.11 44.11 45° М16 07 DIN69872-A40 17 23 14 19 26 54 15° М16 07 DIN69872-B40 17 23 14 19 26 54 15° М16 JISB6339-A40(PS-806) 17 23 14 19 29 54 15° М16 07 JISB6339-B40(PS-805) 17 23 14 19 29 54 15° М16 Р50Т-1 25 38 17 23 45 85 45° М24 Р50Т-1(7) 25 38 17 23 45 85 45° М24 07 Р50Т-2 25 38 17 23 45 85 30° М24 PS50-1F 25 38 17 23 45 85 0° М24 PS50-1FH 25 38 17 23 45 85 0° М24 08 PS-G41 25 37 20.83 28.96 25.2 65.2 45° М24 010 DIN69872-A50 25 36 21 28 34 74 15° М24 011.5 P50T-1HS 25 38 17 23 45 85 45° М24 05.7 Инструментальная оснастка 83 Специальные изделия
