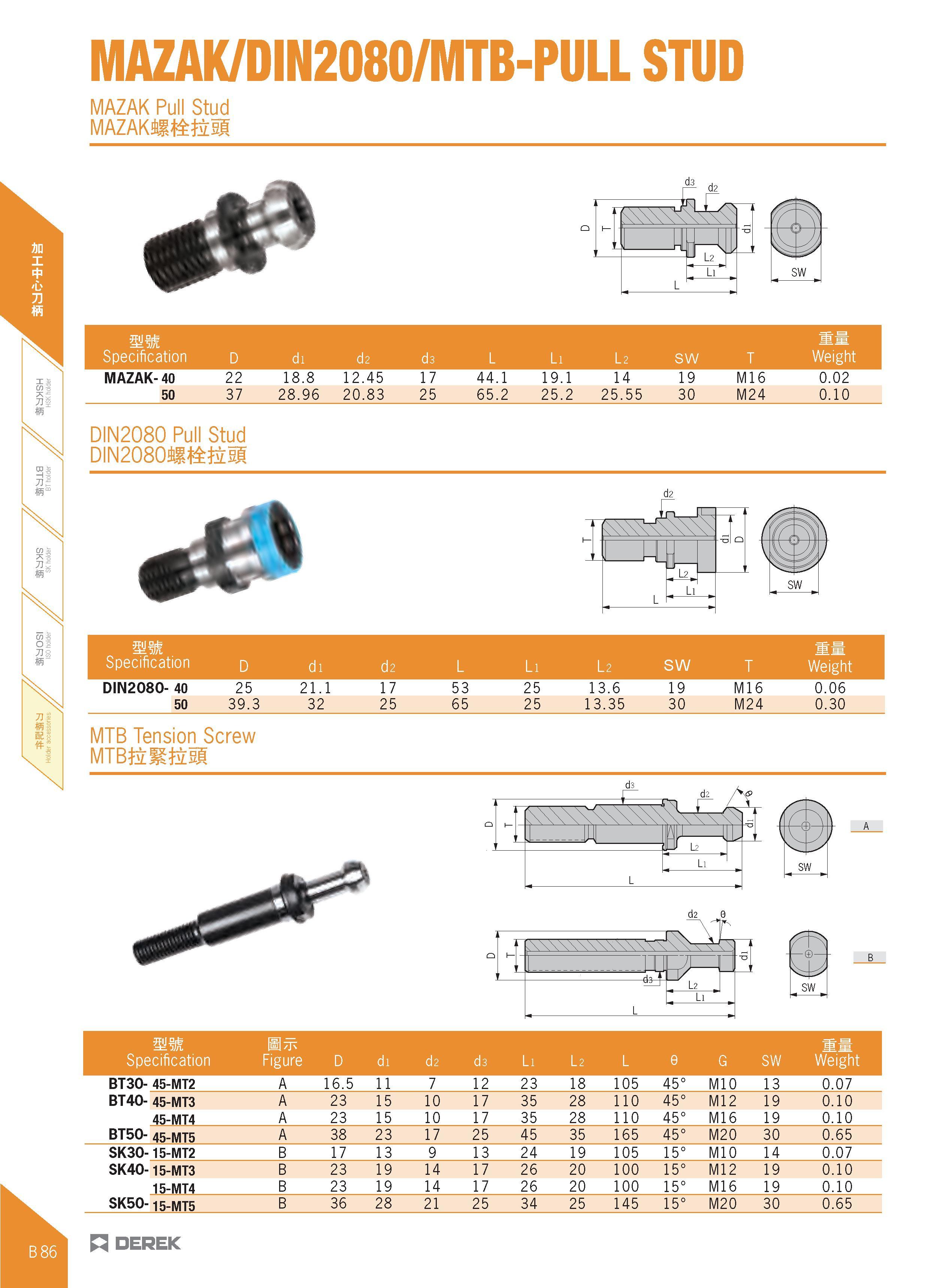

Штревели для оснастки фрезерных станков MAZAK Тянущая штанга DIN2080 40 50 Необходимые комплектующие для вспомогательного станочного инструмента _ MAZAK/DIN2080/MTB-PULL STUD MAZAK Pull Stud MAZAKiffifesI mm Specification D di d2 d3 L Li Vi SW T Weight MAZAK- 40 22 18.8 12.45 17 44.1 19.1 14 19 M16 0.02 50 37 28.96 20.83 25 65.2 25.2 25.55 30 M24 0.10 DIN2080 Pull Stud DIN20804f sI d2 mm Specification D di d2 L Li l 2 SW T Weight DIN2080- 40 25 21.1 17 53 25 13.6 19 M16 0.06 50 39.3 32 25 65 25 13.35 30 M24 0.30 MTB Tension Screw MTBfeMfesI mm Specification Bttc Figure D di d2 d3 Li Vi L 0 G SW Weight BT30- 45-MT2 A 16.5 11 7 12 23 18 105 45° M10 13 0.07 BT40- 45-MT3 A 23 15 10 17 35 28 110 45° M12 19 0.10 45-MT4 A 23 15 10 17 35 28 110 45° M16 19 0.10 BT50- 45-MT5 A 38 23 17 25 45 35 165 45° M20 30 0.65 SK30-15-MT2 B 17 13 9 13 24 19 105 15° M10 14 0.07 SK40-15-MT3 B 23 19 14 17 26 20 100 15° M12 19 0.10 15-MT4 B 23 19 14 17 26 20 100 15° M16 19 0.10 SK50-15-MT5 B 36 28 21 25 34 25 145 15° M20 30 0.65 H DEREK
