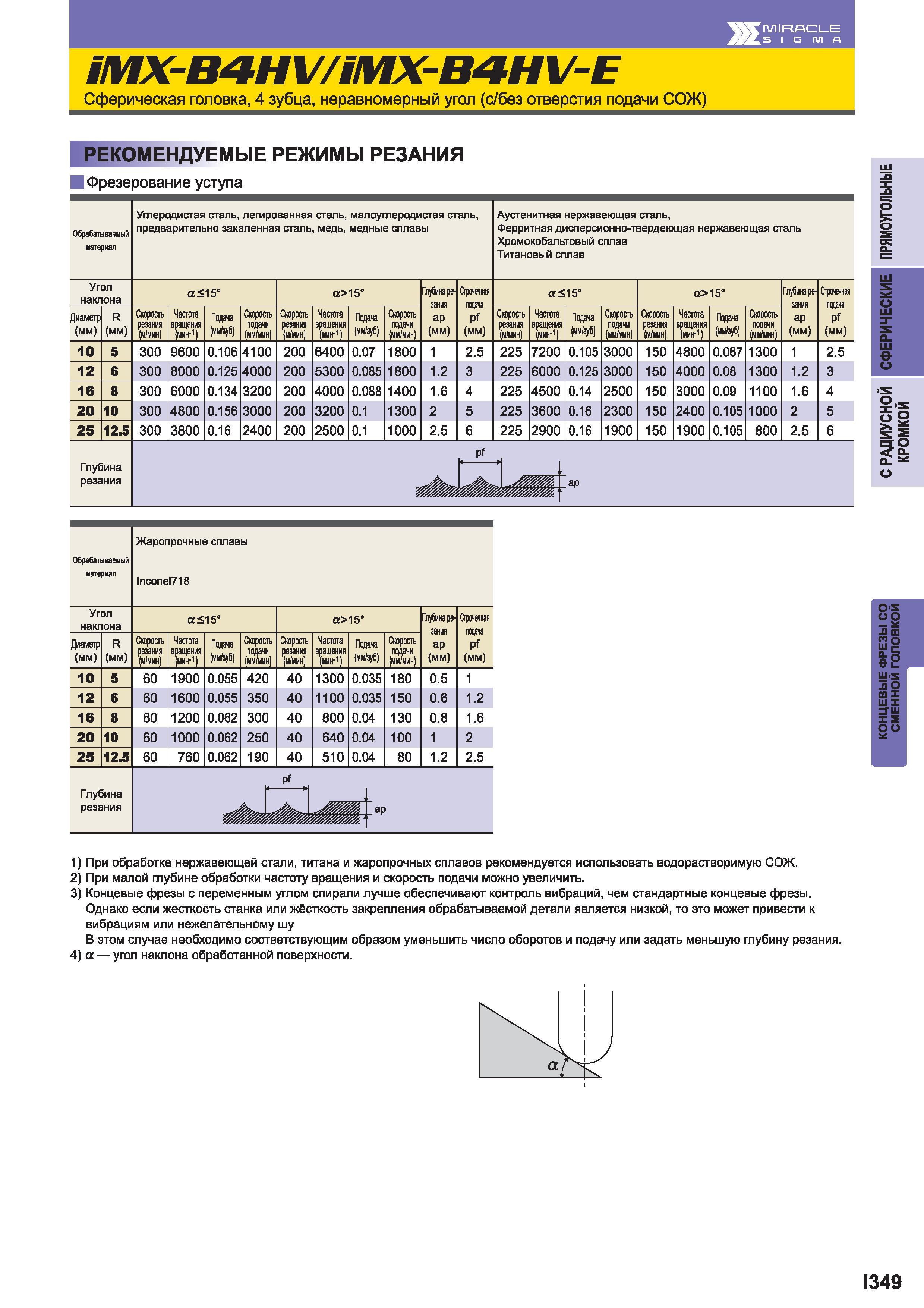

Сферическая головка Mitsubishi 4 зубца неравномерный угол (с без отверстия подачи СОЖ) Рекомендуемые режимы резания Фрезерование уступа Обрабатыв

Сферическая головка Mitsubishi 4 зубца неравномерный угол (с без отверстия подачи СОЖ) Рекомендуемые режимы резания Фрезерование уступа Обрабатываемый материал Углеродистая сталь легированная сталь малоуглеродистая сталь предварительно закаленная сталь медь медные сплавы Аустенитная нержавеющая сталь Ферритная дисперсионно-твердеющая нержавеющая сталь Хромокобальтовый сплав Титановый сплав S 52 о Угол наклона а 5 а15 Глубина ре- Сцшная а 15 а15 Глубина ре- Сря Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1 Подача (ммйуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Часгата вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) ар (мм) Pf (мм) Скорость резания (м/мин) Часгата вращения (мин-1) Подача (мм(зуб) Скороаь подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (hmMih) ар (мм) Pf (мм) 10 5 300 9600 0.106 4100 200 6400 0.07 1800 1 2.5 225 7200 0.105 3000 150 4800 0.067 1300 1 2.5 12 6 300 8000 0.125 4000 200 5300 0.085 1800 1.2 3 225 6000 0.125 3000 150 4000 0.08 1300 1.2 3 16 8 300 6000 0.134 3200 200 4000 0.088 1400 1.6 4 225 4500 0.14 2500 150 3000 0.09 1100 1.6 4 20 10 300 4800 0.156 3000 200 3200 0.1 1300 2 5 225 3600 0.16 2300 150 2400 0.105 1000 2 5 25 12.5 300 3800 0.16 2400 200 2500 0.1 1000 2.5 6 225 2900 0.16 1900 150 1900 0.105 800 2.5 6 Глубина резания Обрабатываемый материал Глубина резания Жаропрочные сплавы 1псопе1718 Угол наклона а 15 а15 Глубина резания ар (мм) Српечш подача Pf (мм) Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (ммйуб) Скорость подачи (мм/мин) III Часгата вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) 10 5 60 1900 0.055 420 40 1300 0.035 180 0.5 1 12 6 60 1600 0.055 350 40 1100 0.035 150 0.6 1.2 16 8 60 1200 0.062 300 40 800 0.04 130 0.8 1.6 20 10 60 1000 0.062 250 40 640 0.04 100 1 2 25 12.5 60 760 0.062 190 40 510 0.04 80 1.2 2.5 O'S 8 е2 m.s 3 О m х х is 1) При обработке нержавеющей стали титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой то это может привести к вибрациям или нежелательному шу В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) а угол наклона обработанной поверхности. 1349
