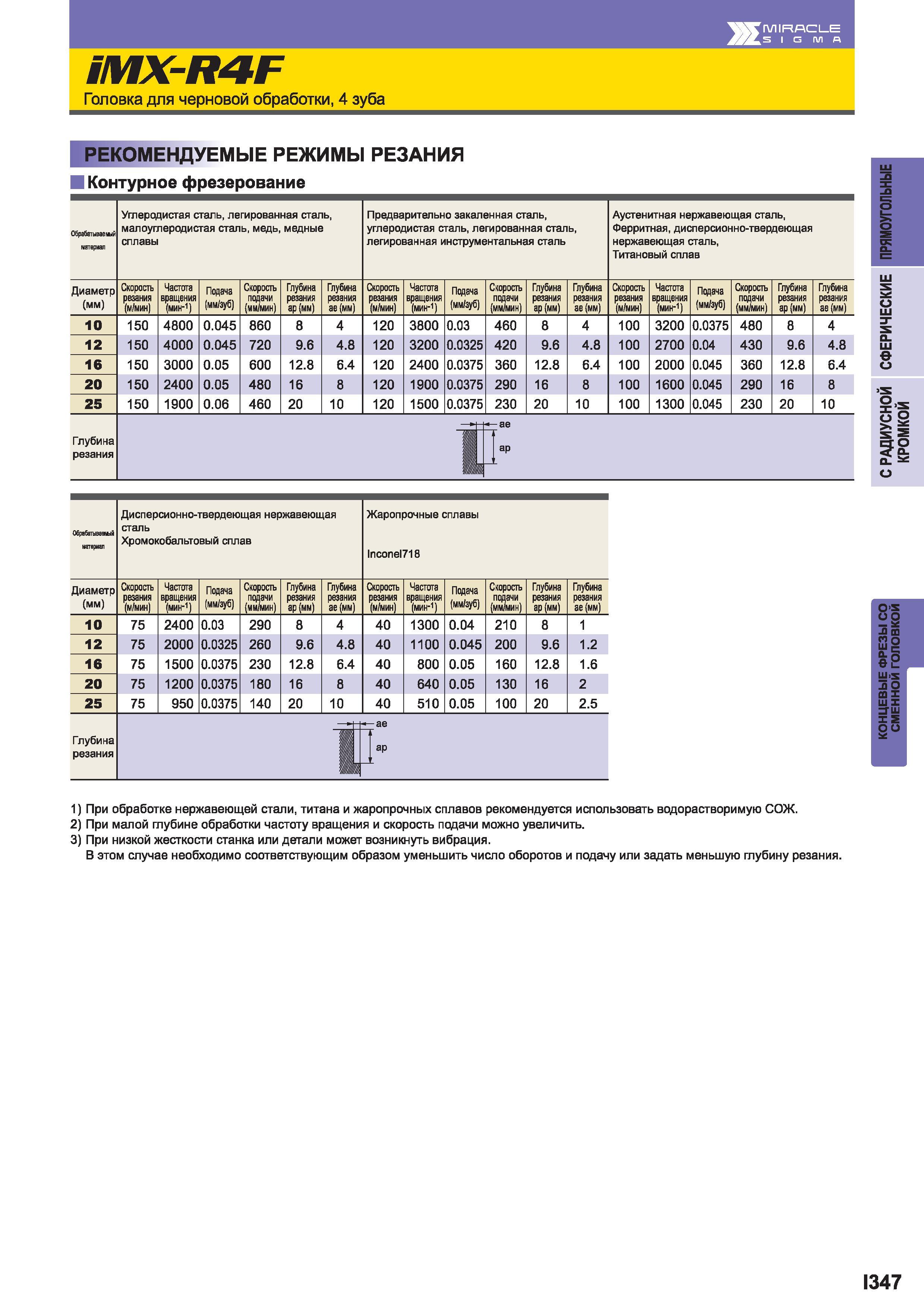

Режимы резания Mitsubishi при фрезерной обработке Контурное фрезерование Обрабатываешь материал Углеродистая сталь легированная сталь малоуглерод

Режимы резания Mitsubishi при фрезерной обработке Контурное фрезерование Обрабатываешь материал Углеродистая сталь легированная сталь малоуглеродистая сталь медь медные сплавы Предварительно закаленная сталь углеродистая сталь легированная сталь легированная инструментальная сталь Аустенитная нержавеющая сталь Ферритная дисперсионно-твердеющая нержавеющая сталь Титановый сплав Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (ммАяин) Глубина резания ар (мм) Глубина резания ае (мм) 10 150 4800 0.045 860 8 4 120 3800 0.03 460 8 4 100 3200 0.0375 480 8 4 12 150 4000 0.045 720 9.6 4.8 120 3200 0.0325 420 9.6 4.8 100 2700 0.04 430 9.6 4.8 16 150 3000 0.05 600 12.8 6.4 120 2400 0.0375 360 12.8 6.4 100 2000 0.045 360 12.8 6.4 20 150 2400 0.05 480 16 8 120 1900 0.0375 290 16 8 100 1600 0.045 290 16 8 25 150 1900 0.06 460 20 10 120 1500 0.0375 230 20 10 100 1300 0.045 230 20 10 Глубина резания 1 ае ар pg S 52 о Обрабатывать материал Дисперсионно-твердеющая нержавеющая сталь Хромокобальтовый сплав Жаропрочные сплавы 1псопе1718 Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мшин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мммн) Глубина резания ар (мм) Глубина резания ае (мм) 10 75 2400 0.03 290 8 4 40 1300 0.04 210 8 1 12 75 2000 0.0325 260 9.6 4.8 40 1100 0.045 200 9.6 1.2 16 75 1500 0.0375 230 12.8 6.4 40 800 0.05 160 12.8 1.6 20 75 1200 0.0375 180 16 8 40 640 0.05 130 16 2 25 75 950 0.0375 140 20 10 40 510 0.05 100 20 2.5 Глубина резания O'S е2 m.s 30 m х х is ар 1) При обработке нержавеющей стали титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) При низкой жесткости станка или детали может возникнуть вибрация. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 1347 IMX-R4F Головка для черновой обработки 4 зуба Рекомендуемые режимы резания
