Серия токарного инструмента Tungaloy My-T CGD для наружной обработки канавок CGWS-CGD Ширина 2 0 8 0 mm Максимальная глубина канавки s 16 0 mm S 21 6 mm 2

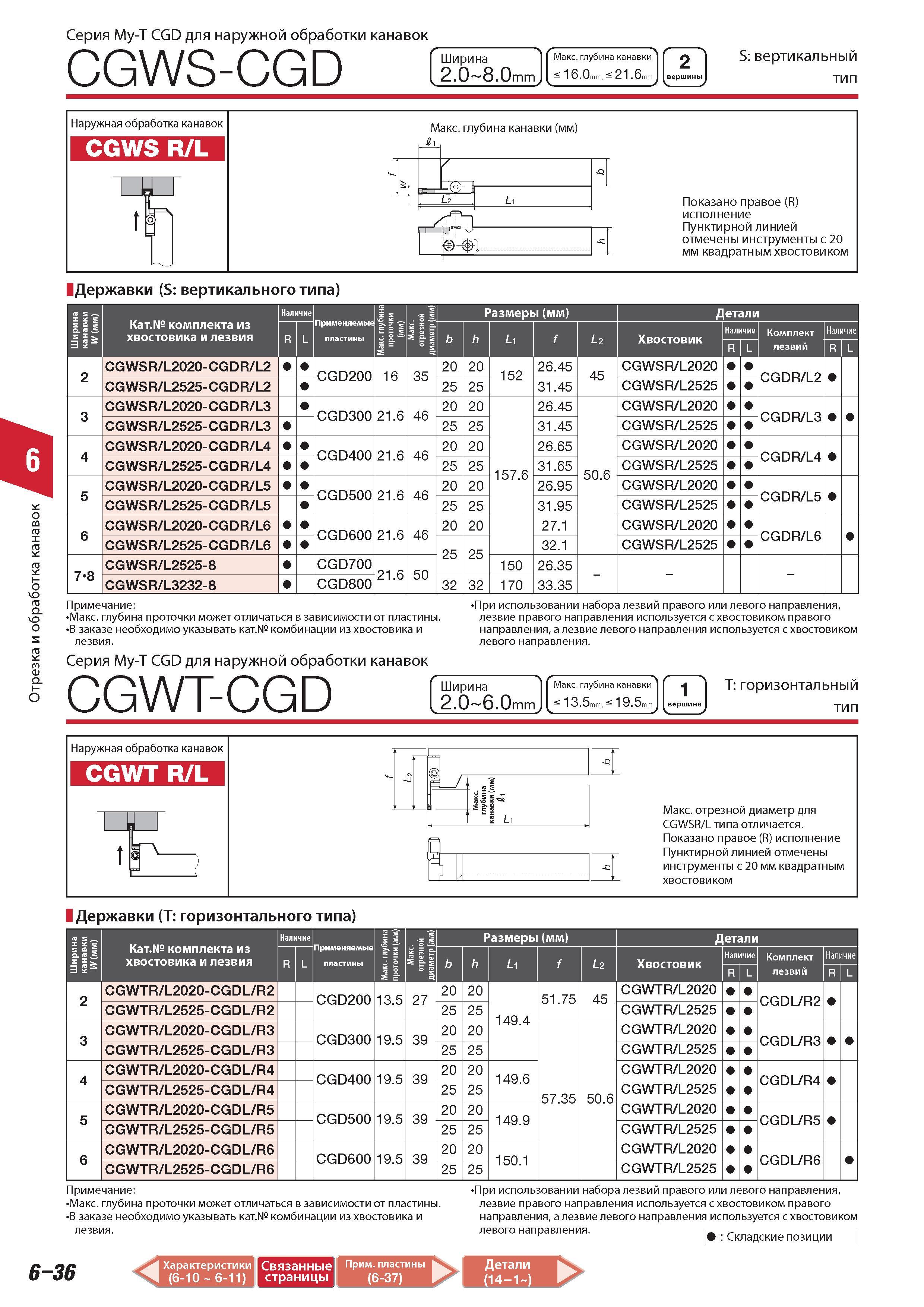

Серия токарного инструмента Tungaloy My-T CGD для наружной обработки канавок CGWS-CGD Ширина 2.0 8.0 mm Максимальная глубина канавки s 16.0 mm S 21.6 mm 2 S вертикальный тип Максимальная глубина канавки (мм) Показано правое (R) исполнение Пунктирной линией отмечены инструменты с 20 мм квадратным хвостовиком Державки (S вертикального типа) Ширина канавки W (мм) Категория комплекта из хвостовика и лезвия Наличие R/L Применяемые пластины Максимальная глубина проточки (мм) м) 'SS S Е О b Р h размеры (мм) Li f L2 Детали Наличие Хвостовик R l Комплект лезвий Наличие R l 2 CGWSR L2020-CGDR L2 CGD200 16 35 20 20 152 26.45 45 CGWSR L2020 CGDR L2 CGWSR L2525-CGDR L2 15 15 31.45 CGWSR L2525 3 CGWSR L2020-CGDR L3 CGD300 21.6 46 20 20 157.6 26.45 50.6 CGWSR L2020 CGDR L3 CGWSR L2525-CGDR L3 25 25 31.45 CGWSR L2525 4 CGWSR L2020-CGDR L4 CGD400 21.6 46 20 20 26.65 CGWSR L2020 CGDR L4 CGWSR L2525-CGDR L4 25 25 31.65 CGWSR L2525 5 CGWSR L2020-CGDR L5 CGD500 21.6 46 20 20 26.95 CGWSR L2020 CGDR L5 CGWSR L2525-CGDR L5 25 25 31.95 CGWSR L2525 6 CGWSR L2020-CGDR L6 CGD600 21.6 46 20 20 27.1 CGWSR L2020 CGDR L6 CGWSR L2525-CGDR L6 25 25 32.1 CGWSR L2525 7 8 CGWSR L2525-8 CGD700 21.6 50 150 26.35 - CGWSR L3232-8 CGD800 32 32 170 33.35 Примечание Максимальная глубина проточки может отличаться в зависимости от пластины. В заказе необходимо указывать Категория комбинации из хвостовика и лезвия. Серия My-T CGD для наружной обработки канавок CGWT-CGD При использовании набора лезвий правого или левого направления лезвие правого направления используется с хвостовиком правого направления а лезвие левого направления используется с хвостовиком левого направления. Ширина 2.0 6.0 mm Максимальная глубина канавки s 13.5 mm S 19.5 mm T горизонтальный тип Наружная обработка канавок CGWT R/L f -J Ию S S'S Е1 Максимальная отрезной диаметр для CGWSR/L типа отличается. Показано правое (R) исполнение Пунктирной линией отмечены инструменты с 20 мм квадратным хвостовиком Державки (T горизонтального типа) Ширина канавки W (мм) Категория комплекта из хвостовика и лезвия Наличие R/L Применяемые пластины Максимальная глубина проточки (мм) м) 'SS S Е О b Р h размеры (мм) Li f L2 Детали Наличие Хвостовик R l Комплект лезвий Наличие R l 2 CGWTR L2020-CGDL R2 CGD200 13.5 27 20 20 149.4 51.75 45 CGWTR L2020 CGDL R2 CGWTR L2525-CGDL R2 25 15 CGWTR L2525 3 CGWTR L2020-CGDL R3 CGD300 19.5 39 20 15 57.35 50.6 CGWTR L2020 CGDL R3 CGWTR L2525-CGDL R3 25 15 CGWTR L2525 4 CGWTR L2020-CGDL R4 CGD400 19.5 39 15 15 149.6 CGWTR L2020 CGDL R4 CGWTR L2525-CGDL R4 15 15 CGWTR L2525 5 CGWTR L2020-CGDL R5 CGD500 19.5 39 20 15 149.9 CGWTR L2020 CGDL R5 CGWTR L2525-CGDL R5 25 15 CGWTR L2525 6 CGWTR L2020-CGDL R6 CGD600 19.5 39 20 15 150.1 CGWTR L2020 CGDL R6 CGWTR L2525-CGDL R6 25 15 CGWTR L2525 Примечание Максимальная глубина проточки может отличаться в зависимости от пластины. В заказе необходимо указывать Категория комбинации из хвостовика и лезвия. При использовании набора лезвий правого или левого направления лезвие правого направления используется с хвостовиком правого направления а лезвие левого направления используется с хвостовиком левого направления. Складские позиции 6-36 Характеристики (6-10 6-11) Связанные страницы 1 (6-37) Kd Детали (14-1 ) вершины 1 вершина Отрезка и обработка канавок
