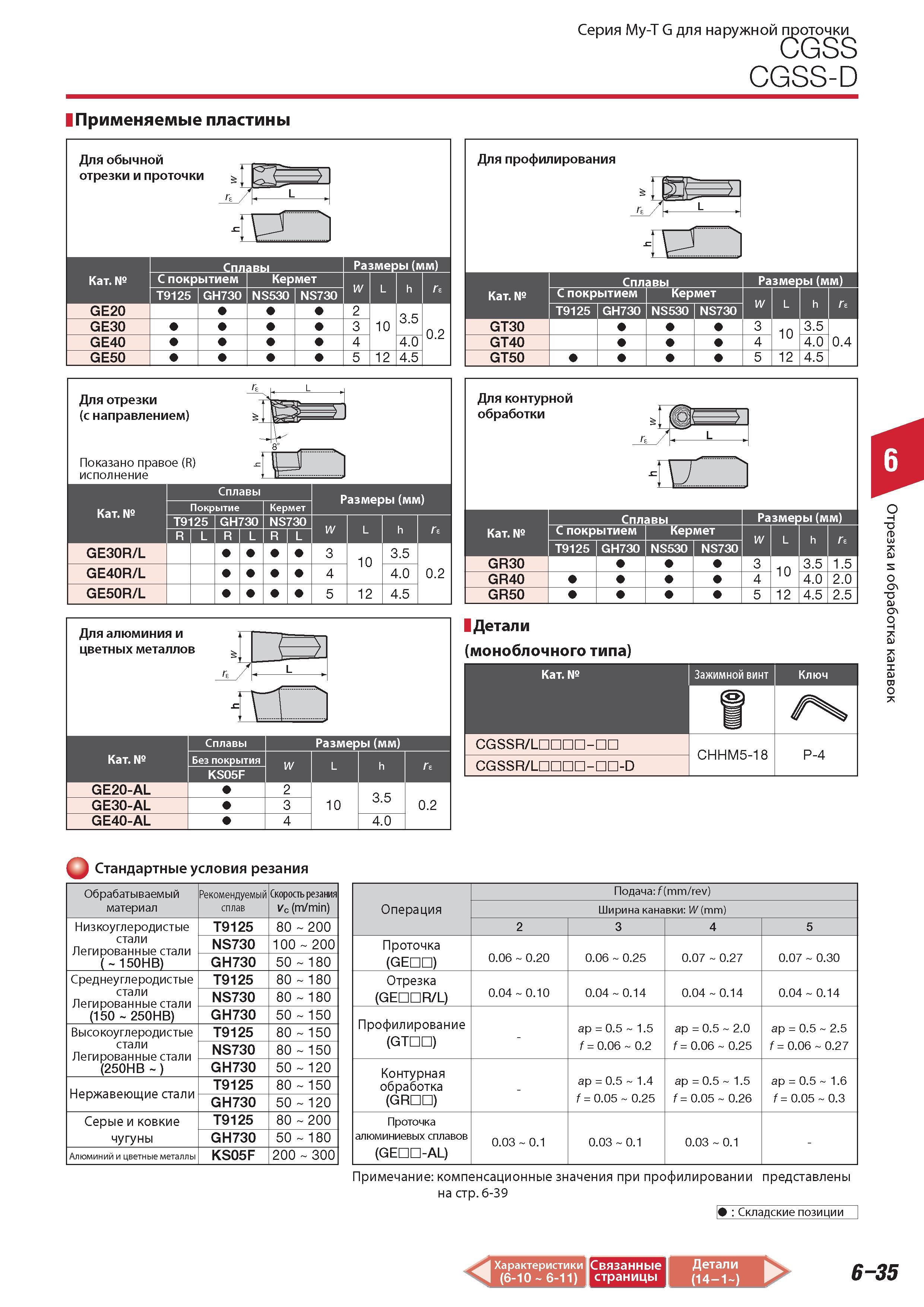

Токарный инструмент Tungaloy Серия My-T G для наружной 003 CGSS-D Применяемые пластины Для обычной отрезки и проточки С покрытием Кермет T9125 GH730 NS530

Токарный инструмент Tungaloy Серия My-T G для наружной 003 CGSS-D Применяемые пластины Для обычной отрезки и проточки С покрытием Кермет T9125 GH730 NS530 NS730 Размеры (мм) GE20 2 GE30 3 GE40 4 GE50 5 10 3.5 4.0 0.2 12 4.5 Для отрезки (с направлением) Показано правое (R) исполнение Сплавы Покрытие T9125 GH730 R L R L Размеры (мм) Для алюминия и цветных металлов GE30R/L 3 10 3.5 0.2 GE40R/L 4 4.0 GE50R/L 5 12 4.5 Сплавы Размеры (мм) Категория Без покрытия KS05F W L h GE20-AL 2 10 3. 5 0.2 GE30-AL 3 GE40-AL 4 4.0 Для профилирования Сплавы С покрытием Кермет T9125 GH730 NS530 NS730 Размеры (мм) GT30 GT40 GT50 10 12 3.5 4.0 0.4 4.5 Для контурной обработки и Сплавы С покрытием Кермет T9125 GH730 NS530 NS730 Размеры (мм) GR30 GR40 GR50 10 12 3.5 1.5 4.0 2.0 4.5 2.5 Детали (моноблочного типа) Зажимной винт Ключ CGSSR/L n-nn CGSSR/L n-nn-D CHHM5-18 P-4 to 7s CD О o CD 7s CD CD U3 О 7s Стандартные условия резания Обрабатываемый материал Рекомендуемый сплав Скорость резания Vc (m/min) (м/мин) Низкоуглеродистые стали Легированные стали ( 150HB) T9125 80 200 NS730 100 200 GH730 50 180 Среднеуглеродистые стали Легированные стали (150 250HB) T9125 80 180 NS730 80 180 GH730 50 150 Высокоуглеродистые стали Легированные стали (250HB ) T9125 80 150 NS730 80 150 GH730 50 120 Нержавеющие стали T9125 80 150 GH730 50 120 Серые и ковкие чугуны T9125 80 200 GH730 50 180 Алюминий и цветные металлы KS05F 200 300 Операция Подача f ( mm/rev) Ширина канавки W (mm) 2 3 4 5 Проточка (GEDD) 0.06 0.20 0.06 0.25 0.07 0.27 0.07 0.30 Отрезка (GEDDR L) 0.04 0.10 0.04 0.14 0.04 0.14 0.04 0.14 Профилирование (GTHO) - ap 0.5 1.5 f 0.06 0.2 ap 0.5 2.0 f 0.06 0.25 ap 0.5 2.5 f 0.06 0.27 Контурная обработка (GRHO) - ap 0.5 1.4 f 0.05 0.25 ap 0.5 1.5 f 0.05 0.26 ap 0.5 1.6 f 0.05 0.3 Проточка алюминиевых сплавов (GEDD-AL) 0.03 0.1 0.03 0.1 0.03 0.1 - Примечание компенсационные значения при профилировании представлены на стр. 6-39 Складские позиции 1 Характеристики Связанные Детали 1 (6-10 6-11) страницы (14-1 ) 1 6-35 W L W L 3 Кермет NS730 R/L W W L h 5
