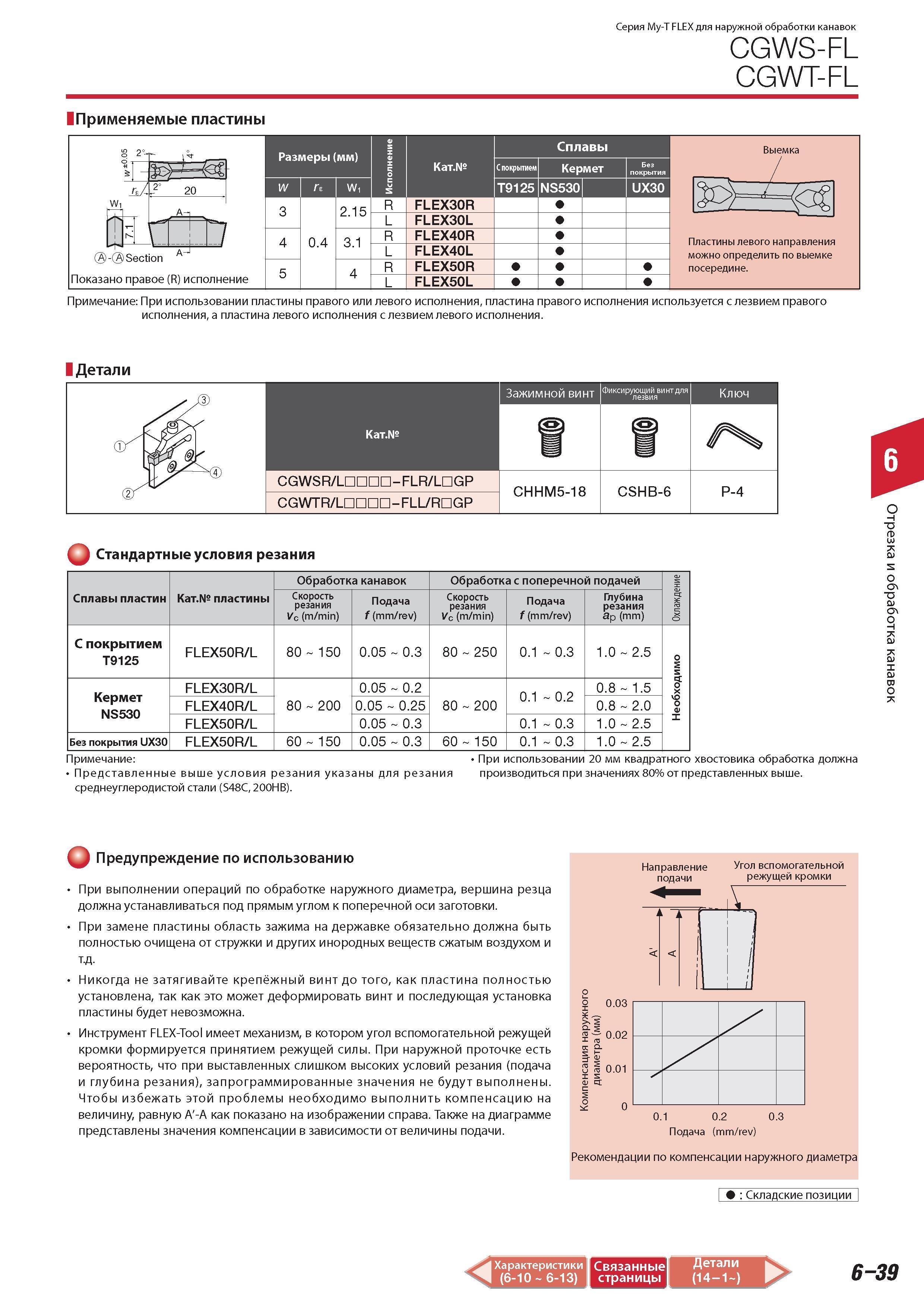

Серия инструмента Tungaloy My-T FLEX для наружной обработки канавок CGWS-FL CGWT-FL Применяемые пластины A-i ГЕрЗ - Section Показано правое (R) исполнение

Серия инструмента Tungaloy My-T FLEX для наружной обработки канавок CGWS-FL CGWT-FL Применяемые пластины A-i ГЕрЗ - Section Показано правое (R) исполнение Размеры (мм) Исполнение Категория С покрытием Сплавы Кермет Без покрытия W W1 T9125 NS530 UX30 3 2.15 R FLEX30R/L FLEX30L 4 0. 4 3. 1 R FLEX40R/L FLEX40L 5 4 R FLEX50R/L FLEX50L Выемка Пластины левого направления можно определить по выемке посередине. Примечание При использовании пластины правого или левого исполнения пластина правого исполнения используется с лезвием правого исполнения а пластина левого исполнения с лезвием левого исполнения. Детали CGWTR/L n-FLL RDGP Зажимной винт Фи ирщийвикг для CHHM5-18 CSHB-6 Стандартные условия резания Сплавы пластин Категория пластины Обработка канавок Обработка с поперечной подачей Скорость резания Vc (m/min) (м/мин) Подача f ( mm/rev) Скорость резания Vc (m/min) (м/мин) Подача f ( mm/rev) Глубина резания ap (mm) С покрытием T9125 FLEX50R/L 80 150 0.05 0.3 80 250 0.1 0.3 1.0 2.5 Кермет NS530 FLEX30R/L 80 200 0.05 0.2 80 200 0.1 0.2 0.8 1.5 FLEX40R/L 0.05 0.25 0.8 2.0 FLEX50R/L 0.05 0.3 0.1 0.3 1.0 2.5 Без покрытия UX30 FLEX50R/L 60 150 0.05 0.3 60 150 0.1 0.3 1.0 2.5 О S 5 О P-4 Т5 7s 7s из О 7s Примечание При использовании 20 мм квадратного хвостовика обработка должна Представленные выше условия резания указаны для резания производиться при значениях 80% от представленных выше. среднеуглеродистой стали (S48C 200HB). о Предупреждение по использованию При выполнении операций по обработке наружного диаметра вершина резца должна устанавливаться под прямым углом к поперечной оси заготовки. При замене пластины область зажима на державке обязательно должна быть полностью очищена от стружки и других инородных веществ сжатым воздухом и т.д. Никогда не затягивайте крепёжный винт до того как пластина полностью установлена так как это может деформировать винт и последующая установка пластины будет невозможна. Инструмент FLEX-Tool имеет механизм в котором угол вспомогательной режущей кромки формируется принятием режущей силы. При наружной проточке есть вероятность что при выставленных слишком высоких условий резания (подача и глубина резания) запрограммированные значения не будут выполнены. Чтобы избежать этой проблемы необходимо выполнить компенсацию на величину равную А'-А как показано на изображении справа. Также на диаграмме представлены значения компенсации в зависимости от величины подачи. Направление Угол вспомогательной подачи режущей кромки 0.1 0.2 0.3 Подача ( mm/rev) Рекомендации по компенсации наружного диаметра Складские позиции Характеристики Связанные (6-10 6-13) страницы 6-39
