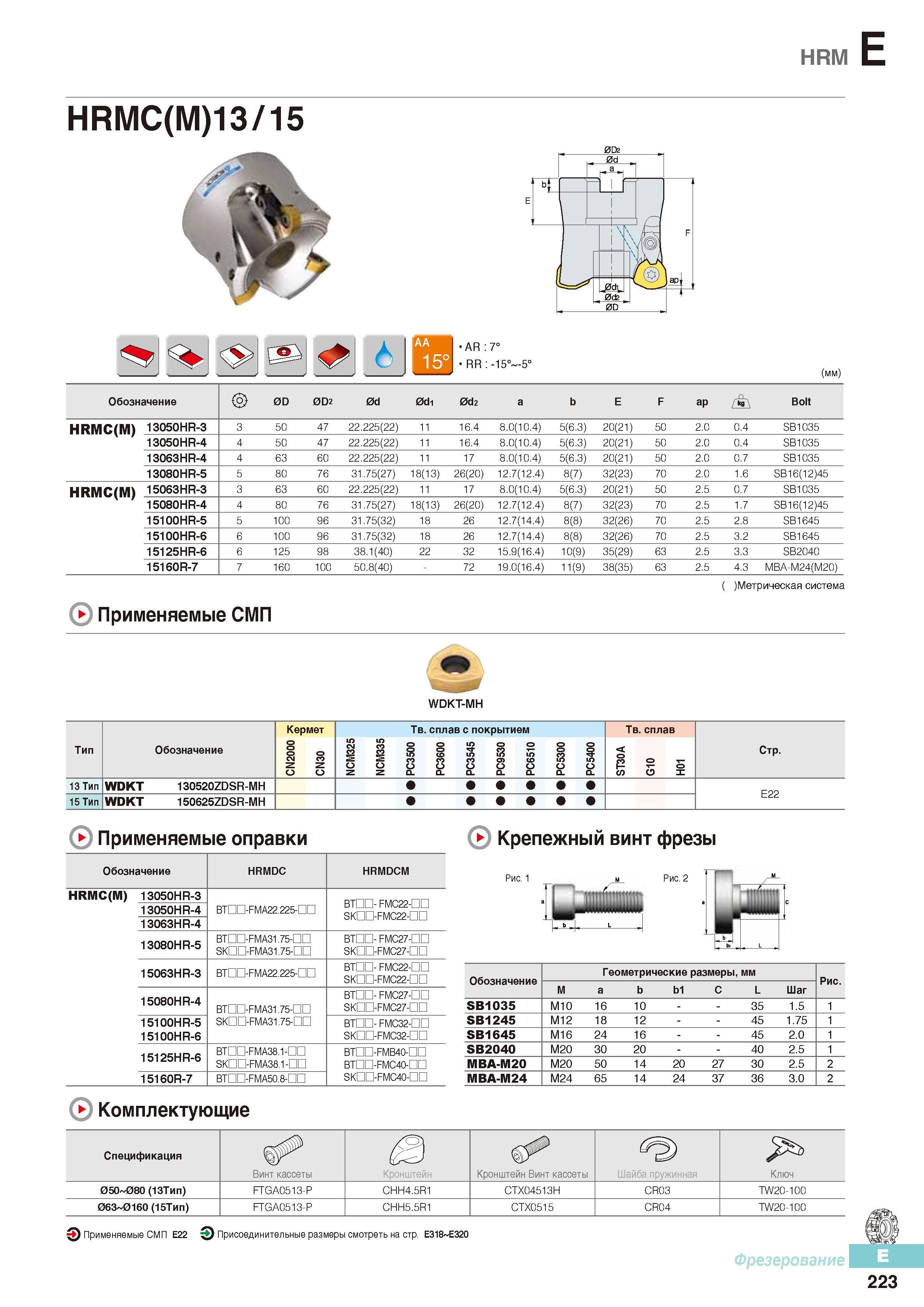

Сборные фрезы Korloy с режущими сменными твердосплавными пластинами HRMC(M)13/15

Сборные фрезы Korloy с режущими сменными твердосплавными пластинами HRMC(M)13/15

Сборные фрезы Korloy с режущими сменными твердосплавными пластинами HRMC(M)13/15 _ Обозначение 0D 0D2 0d 0di 0d2 a b E F ap A Bolt HRMC(M) 13050HR-3 3 50 47 22.225(22) 11 16.4 8.0(10.4) 5(6.3) 20(21) 50 2.0 0.4 SB1035 13050HR-4 4 50 47 22.225(22) 11 16.4 8.0(10.4) 5(6.3) 20(21) 50 2.0 0.4 SB1035 13063HR-4 4 63 60 22.225(22) 11 17 8.0(10.4) 5(6.3) 20(21) 50 2.0 0.7 SB1035 13080HR-5 5 80 76 31.75(27) 18(13) 26(20) 12.7(12.4) 8(7) 32(23) 70 2.0 1.6 SB16(12)45 HRMC(M) 15063HR-3 3 63 60 22.225(22) 11 17 8.0(10.4) 5(6.3) 20(21) 50 2.5 0.7 SB1035 15080HR-4 4 80 76 31.75(27) 18(13) 26(20) 12.7(12.4) 8(7) 32(23) 70 2.5 1.7 SB16(12)45 15100HR-5 5 100 96 31.75(32) 18 26 12.7(14.4) 8(8) 32(26) 70 2.5 2.8 SB1645 15100HR-6 6 100 96 31.75(32) 18 26 12.7(14.4) 8(8) 32(26) 70 2.5 3.2 SB1645 15125HR-6 6 125 98 38.1(40) 22 32 15.9(16.4) 10(9) 35(29) 63 2.5 3.3 SB2040 15160R-7 7 160 100 50.8(40) - 72 19.0(16.4) 11(9) 38(35) 63 2.5 4.3 MBA-M24(M20) Метрическая система Применяемые СМП WDKT-MH Кермет Твердый сплав с покрытием Твердый сплав Тип Обозначение CN2000 CN30 NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр. 13 Тип WDKT 130520ZDSR-MH 15 Тип WDKT 150625ZDSR-MH Применяемые оправки Обозначение HRMDC HRMDCM HRMC(M) 13050HR-3 13050HR-4 13063HR-4 ВТПП-РМА22.225-ПП BTDD- FMC22-DD SKDD-FMC22-nn 13080HR-5 BTDD-FMA31.75-nn SKDD-FMA31.75-nn BTDD- FMC27-DD SKDD-FMC27-nn 15063HR-3 BTDD-FMA22.225-nn BTDD- FMC22-DD SKDD-FMC22-nn 15080HR-4 BTDD-FMA31.75-nn SKDD-FMA31.75-nn BTDD- FMC27-DD SKDD-FMC27-nn 15100HR-5 15100HR-6 BTDD- FMC32-DD SKDD-FMC32-nn 15125HR-6 BTDD-FMA38.1-nn SKDD-FMA38.1-nn BTDD-FMB40-nn BTDD-FMC40-nn SKDD-FMC40-nn 15160R-7 BTDD-FMA50.8-nn 0 Крепежный винт фрезы Рис. 1 м Ри .ГН-тИСи Lт м Обозначение Геометрические размеры, мм Рис. М а b Ь1 С L Шаг SB1035 М10 16 10 35 1.5 1 SB1245 М12 18 12 45 1.75 1 SB1645 М16 24 16 45 2.0 1 SB2040 М20 30 20 40 2.5 1 MBA-M20 М20 50 14 20 27 30 2.5 2 MBA-M24 М24 65 14 24 37 36 3.0 2 Комплектующие Спецификация <0 Винт кассеты Кронштейн Кронштейн Винт кассеты Шайба пружинная Ключ 05О 08О (13Тип) FTGA0513-P CHH4.5R1 CTX04513H CR03 TW20-100 063 016О (15Тип) FTGA0513-P CHH5.5R1 CTX0515 CR04 TW20-100 Применяемые СМП Е22 Присоединительныеразмерысмотретьнастр. Е318 Е320 Фрезерование 223
