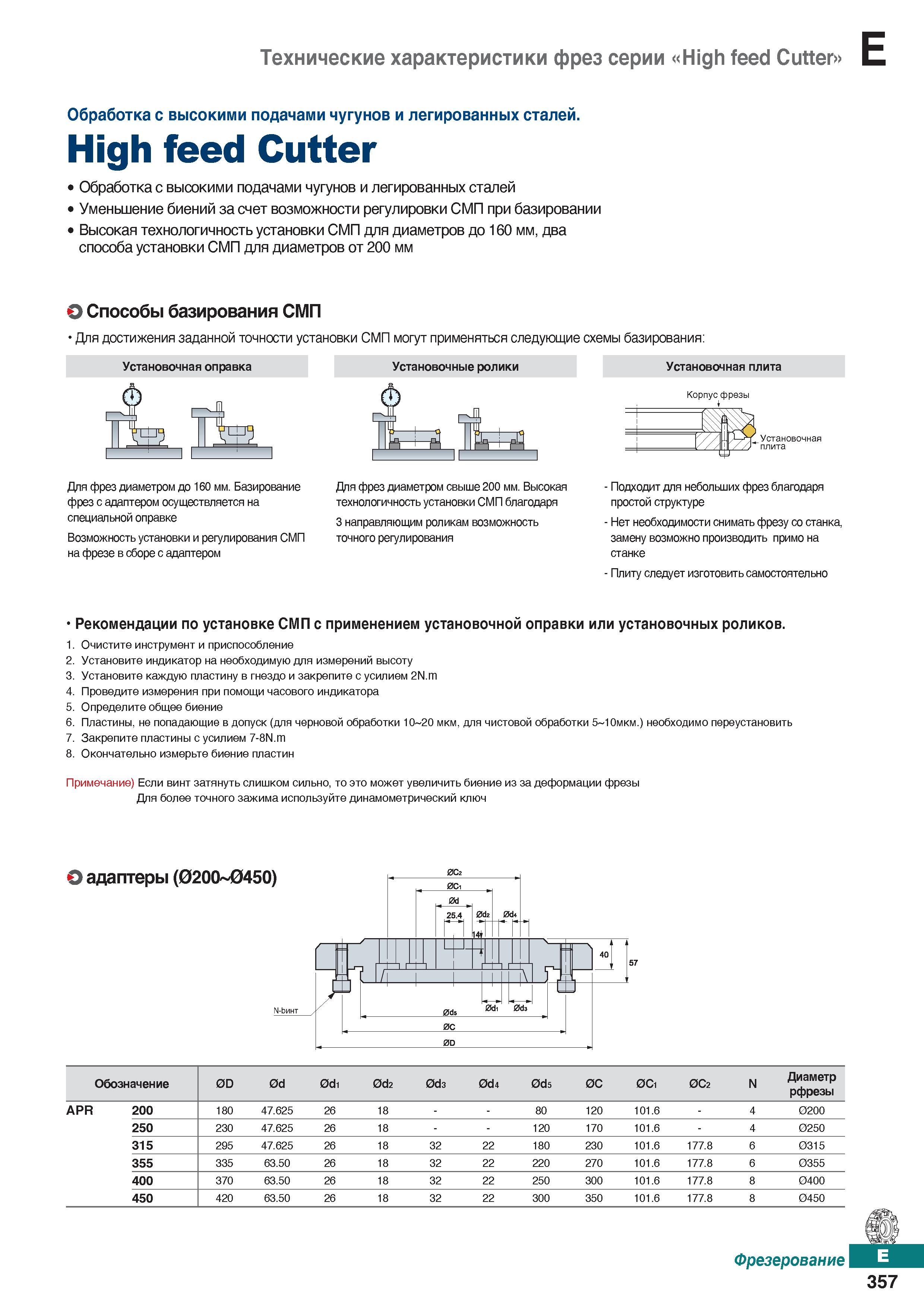

Сборные фрезы Korloy High feed Cutter Обработка с высокими подачами чугунов и легированных сталей _ High feed Cutter Обработка с высокими подачами чугунов и легированных сталей Уменьшение биений за счет возможности регулировки СМП при базировании Высокая технологичность установки СМП для диаметров до 160 мм, два способа установки СМП для диаметров от 200 мм О Способы базирования СМП Для достижения заданной точности установки СМП могут применяться следующие схемы базирования: Установочная оправка Установочные ролики Установочная плита 1 та та : ей : М. Корпус фрезы I Установочная плита Для фрез диаметром до 160 мм. Базирование фрез с адаптером осуществляется на специальной оправке Возможность установки и регулирования СМП на фрезе в сборе с адаптером Для фрез диаметром свыше 200 мм. Высокая технологичность установки СМП благодаря 3 направляющим роликам возможность точного регулирования - Подходит для небольших фрез благодаря простой структуре - Нет необходимости снимать фрезу со станка, замену возможно производить примо на станке - Плиту следует изготовитьсамостоятельно Рекомендации по установке СМП с применением установочной оправки или установочных роликов. 1. Очистите инструмент и приспособление 2. Установите индикатор на необходимую для измерений высоту 3. Установите каждую пластину в гнездо и закрепите с усилием 2N.m 4. Проведите измерения при помощи часового индикатора 5. Определите общее биение 6. Пластины, не попадающие в допуск (для черновой обработки 10 20 мкм, для чистовой обработки 5 10мкм.) необходимо переустановить 7. Закрепите пластины с усилием 7-8N.m 8. Окончательно измерьте биение пластин Примечание) Если винт затянуть слишком сильно, то это может увеличить биение из за деформации фрезы Для более точного зажима используйте динамометрический ключ О адаптеры (02ОО 045О) 25.4 А rh Обозначение 0D 0d Od1 Od2 Od3 Od4 Od5 0C 0C1 0C2 N Диаметр рфрезы APR 200 180 47.625 26 18 80 120 101.6 - 4 0200 250 230 47.625 26 18 120 170 101.6 - 4 0250 315 295 47.625 26 18 32 22 180 230 101.6 177.8 6 0315 355 335 63.50 26 18 32 22 220 270 101.6 177.8 6 0355 400 370 63.50 26 18 32 22 250 300 101.6 177.8 8 0400 450 420 63.50 26 18 32 22 300 350 101.6 177.8 8 0450 Фрезерование 357 Технические характеристики фрез серии
