800 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.800

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 800 0800 Lab2u

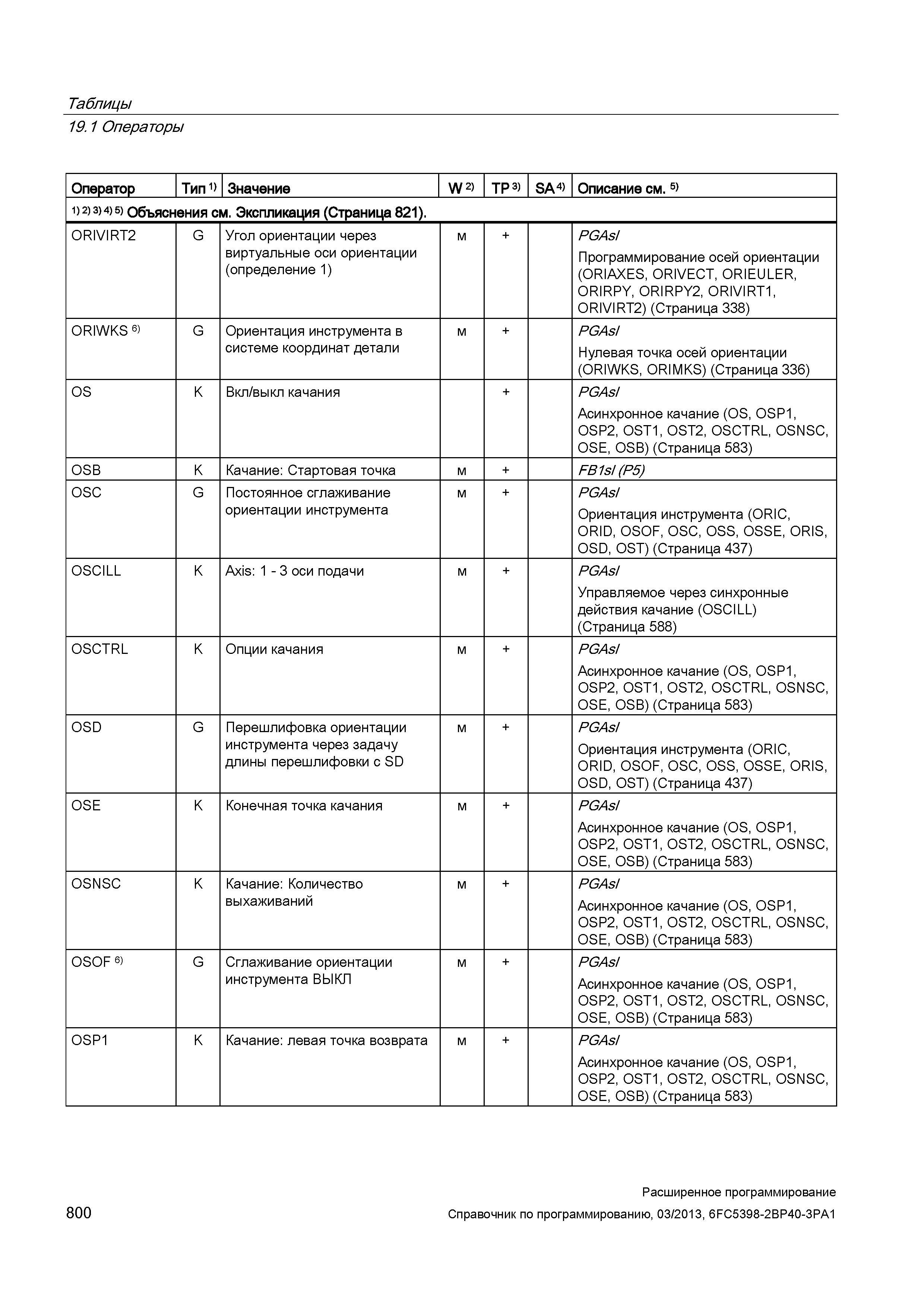

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3> 4) 5) Объяснения см. Экспликация (Страница 821). ORIVIRT2 G Угол ориентации через виртуальные оси ориентации (определение 1) м + PGAsI Программирование осей ориентации (ORIAXES, ORIVECT, ORIEULER, ORIRPY, ORIRPY2, ORIVIRT1, ORIVIRT2) (Страница 338) ORIWKS 6) G Ориентация инструмента в системе координат детали м + PGAsI Нулевая точка осей ориентации (ORIWKS, ORIMKS) (Страница 336) OS K Вкл/выкл качания + PGAsI Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) (Страница 583) OSB K Качание: Стартовая точка м + FB1sl (P5) OSC G Постоянное сглаживание ориентации инструмента м + PGAsI Ориентация инструмента (ORIC, ORID, OSOF, OSC, OSS, OSSE, ORIS, OSD, OST) (Страница 437) OSCILL K Axis: 1 - 3 оси подачи м + PGAsI Управляемое через синхронные действия качание (OSCILL) (Страница 588) OSCTRL K Опции качания м + PGAsI Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) (Страница 583) OSD G Перешлифовка ориентации инструмента через задачу длины перешлифовки с SD м + PGAsI Ориентация инструмента (ORIC, ORID, OSOF, OSC, OSS, OSSE, ORIS, OSD, OST) (Страница 437) OSE K Конечная точка качания м + PGAsI Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) (Страница 583) OSNSC K Качание: Количество выхаживаний м + PGAsI Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) (Страница 583) OSOF 6) G Сглаживание ориентации инструмента ВЫКЛ м + PGAsI Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) (Страница 583) OSP1 K Качание: левая точка возврата м + PGAsI Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) (Страница 583) 800 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
