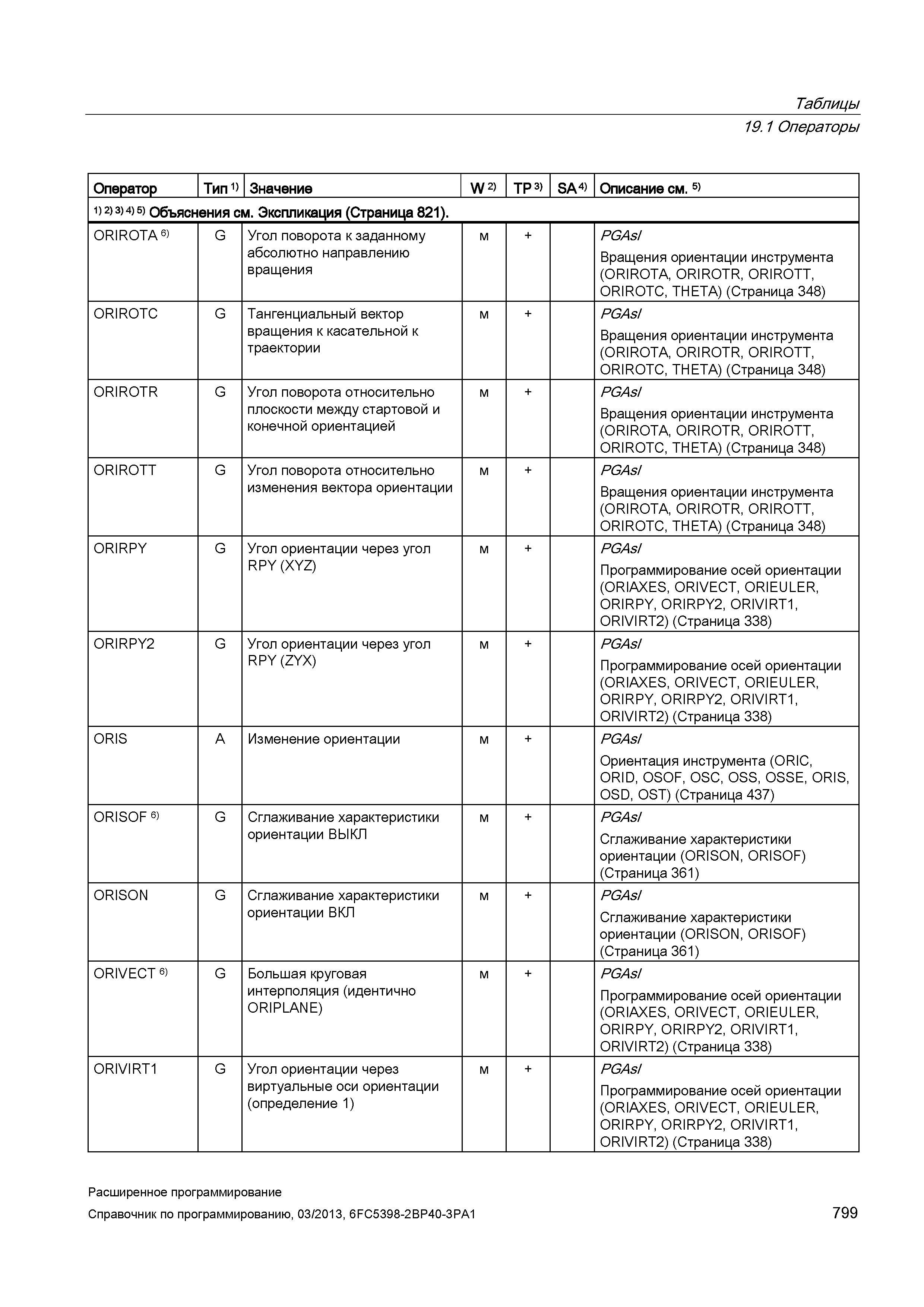

799 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.799

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 799 0799 Lab2u

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3) 4) 5) Объяснения см. Экспликация (Страница 821). ORIROTA 6) G Угол поворота к заданному абсолютно направлению вращения м + PGAsI Вращения ориентации инструмента (ORIROTA, ORIROTR, ORIROTT, ORIROTC, THETA) (Страница 348) ORIROTC G Тангенциальный вектор вращения к касательной к траектории м + PGAsI Вращения ориентации инструмента (ORIROTA, ORIROTR, ORIROTT, ORIROTC, THETA) (Страница 348) ORIROTR G Угол поворота относительно плоскости между стартовой и конечной ориентацией м + PGAsI Вращения ориентации инструмента (ORIROTA, ORIROTR, ORIROTT, ORIROTC, THETA) (Страница 348) ORIROTT G Угол поворота относительно изменения вектора ориентации м + PGAsI Вращения ориентации инструмента (ORIROTA, ORIROTR, ORIROTT, ORIROTC, THETA) (Страница 348) ORIRPY G Угол ориентации через угол RPY (XYZ) м + PGAsI Программирование осей ориентации (ORIAXES, ORIVECT, ORIEULER, ORIRPY, ORIRPY2, ORIVIRT1, ORIVIRT2) (Страница 338) ORIRPY2 G Угол ориентации через угол RPY (ZYX) м + PGAsI Программирование осей ориентации (ORIAXES, ORIVECT, ORIEULER, ORIRPY, ORIRPY2, ORIVIRT1, ORIVIRT2) (Страница 338) ORIS A Изменение ориентации м + PGAsI Ориентация инструмента (ORIC, ORID, OSOF, OSC, OSS, OSSE, ORIS, OSD, OST) (Страница 437) ORISOF 6) G Сглаживание характеристики ориентации ВЫКЛ м + PGAsI Сглаживание характеристики ориентации (ORISON, ORISOF) (Страница 361) ORISON G Сглаживание характеристики ориентации ВКЛ м + PGAsI Сглаживание характеристики ориентации (ORISON, ORISOF) (Страница 361) ORIVECT 6) G Большая круговая интерполяция(идентично ORIPLANE) м + PGAsI Программирование осей ориентации (ORIAXES, ORIVECT, ORIEULER, ORIRPY, ORIRPY2, ORIVIRT1, ORIVIRT2) (Страница 338) ORIVIRT1 G Угол ориентации через виртуальные оси ориентации (определение 1) м + PGAsI Программирование осей ориентации (ORIAXES, ORIVECT, ORIEULER, ORIRPY, ORIRPY2, ORIVIRT1, ORIVIRT2) (Страница 338) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 799
