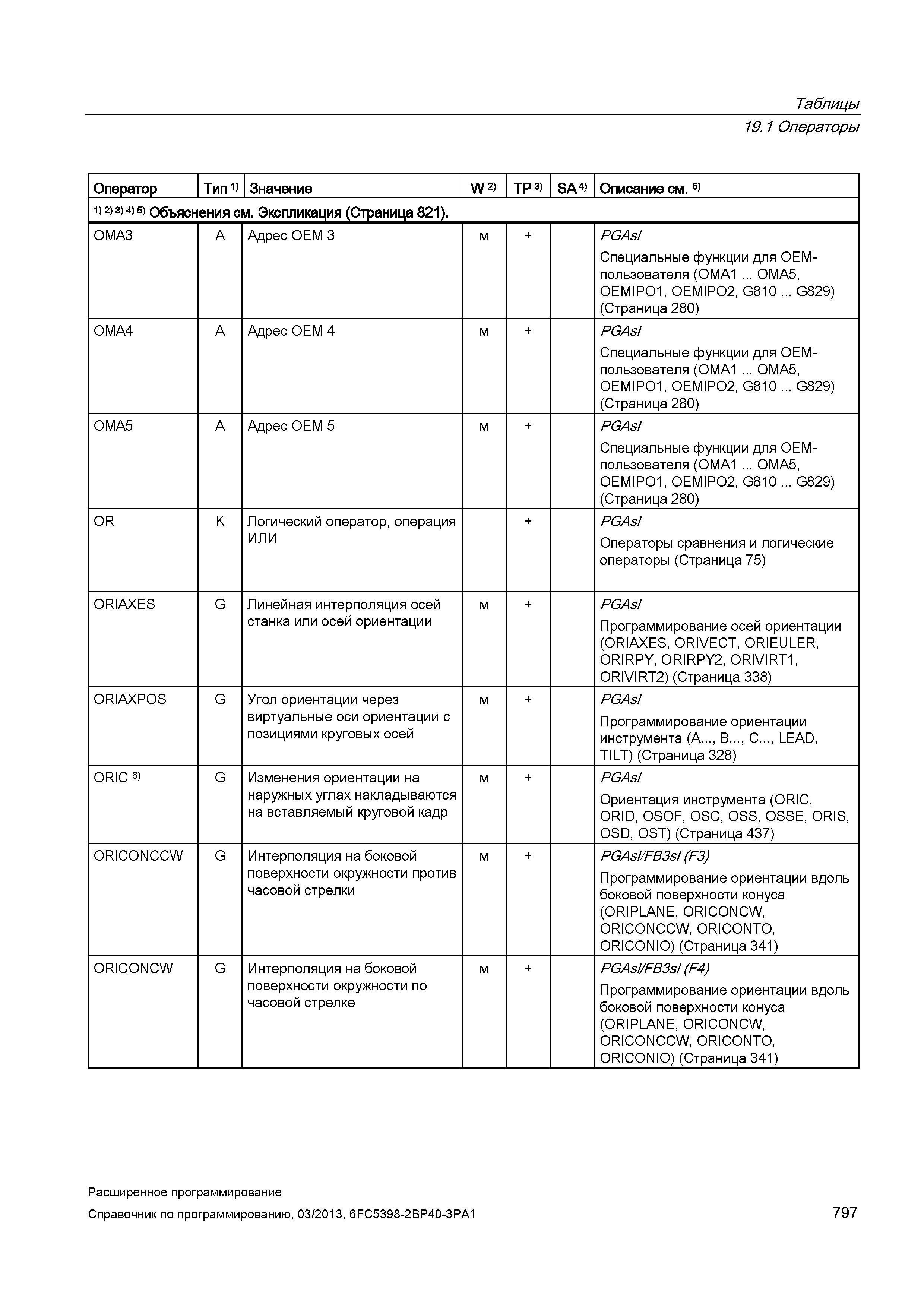

Таблицы 19.1 Операторы Оператор Тип 1) Значение W 2) TP 3) SA 4) Описание см. 5) 1) 2) 3) 4) 5) Объяснения см. Экспликация (Страница 821). OMA3 A Адрес OEM 3 м + PGAsI Специальные функции для OEM-пользователя (OMA1 ... OMA5, OEMIPO1, OEMIPO2, G810 ... G829) (Страница 280) OMA4 A Адрес OEM 4 м + PGAsI Специальные функции для OEM-пользователя (OMA1 ... OMA5, OEMIPO1, OEMIPO2, G810 ... G829) (Страница 280) OMA5 A Адрес OEM 5 м + PGAsI Специальные функции для OEM-пользователя (OMA1 ... OMA5, OEMIPO1, OEMIPO2, G810 ... G829) (Страница 280) OR K Логический оператор, операция ИЛИ + PGAsI Операторы сравнения и логические операторы (Страница 75) ORIAXES G Линейная интерполяция осей станка или осей ориентации м + PGAsI Программирование осей ориентации (ORIAXES, ORIVECT, ORIEULER, ORIRPY, ORIRPY2, ORIVIRT1, ORIVIRT2) (Страница 338) ORIAXPOS G Угол ориентации через виртуальные оси ориентации с позициями круговых осей м + PGAsI Программирование ориентации инструмента (A..., B..., C..., LEAD, TILT) (Страница 328) ORIC 6) G Изменения ориентации на наружных углах накладываются на вставляемый круговой кадр м + PGAsI Ориентация инструмента (ORIC, ORID, OSOF, OSC, OSS, OSSE, ORIS, OSD, OST) (Страница 437) ORICONCCW G Интерполяция на боковой поверхности окружности против часовой стрелки м + PGAs/FB3sI (F3) Программирование ориентации вдоль боковой поверхности конуса (ORIPLANE, ORICONCW, ORICONCCW, ORICONTO, ORICONIO) (Страница 341) ORICONCW G Интерполяция на боковой поверхности окружности по часовой стрелке м + PGAs/FB3sI (F4) Программирование ориентации вдоль боковой поверхности конуса (ORIPLANE, ORICONCW, ORICONCCW, ORICONTO, ORICONIO) (Страница 341) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 797
