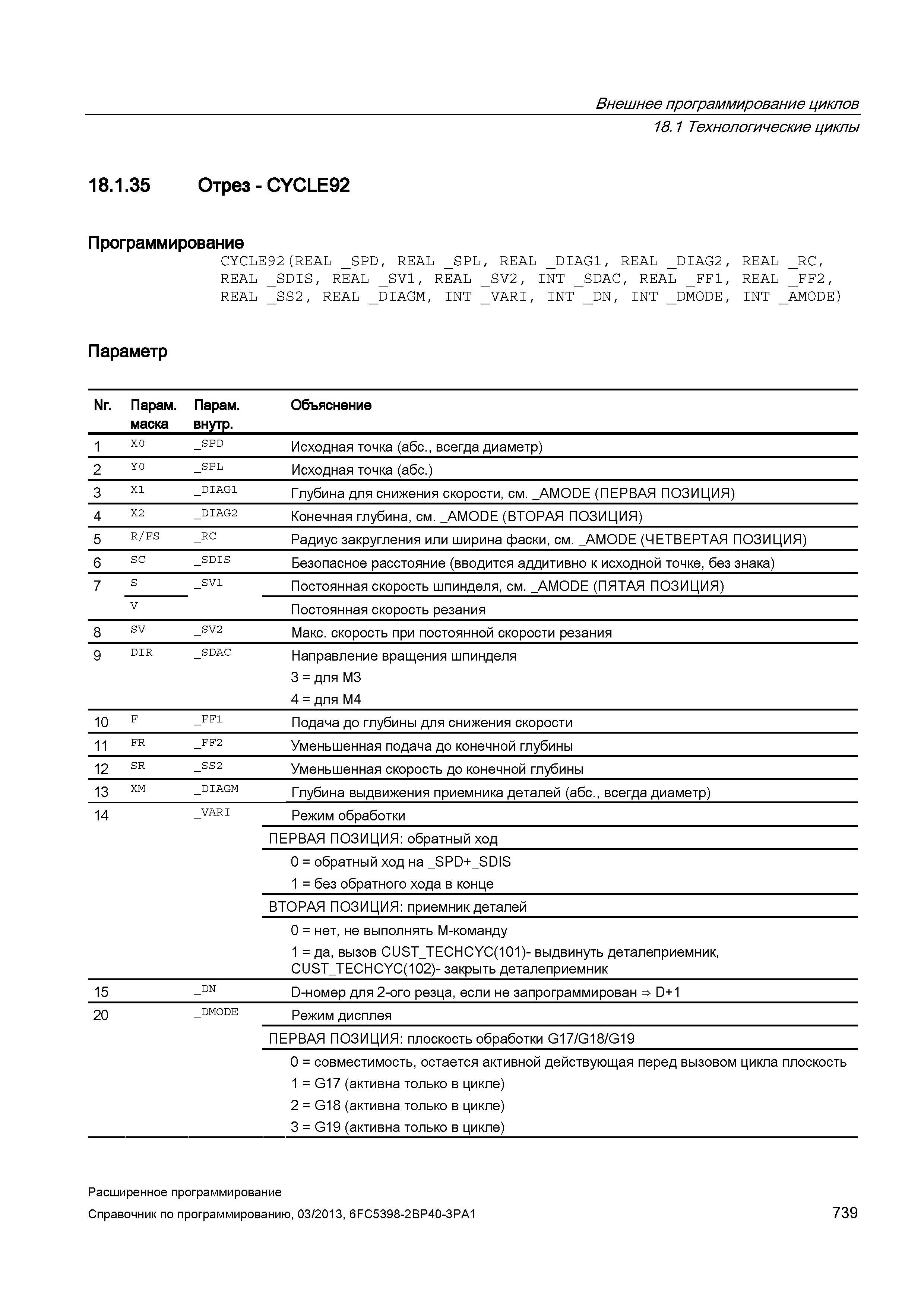

Внешнее программирование циклов 18.1 Технологические циклы 18.1.35 з Ф a т О CYCLE92 Программирование CYCLE92(REAL SPD, REAL SPL, REAL DIAG1, REAL DIAG2, REAL RC, REAL SDIS, REAL SV1, REAL SV2, INT SDAC, REAL FF1, REAL FF2, REAL _SS2, REAL _DIAGM, INT _VARI, INT _DN, INT _DMODE, INT _AMODE) Параметр Nr. Парам. Парам. Объяснение маска внутр. 1 X0 _SPD Исходная точка (абс., всегда диаметр) го Y о _SPL Исходная точка (абс.) 3 X1 _DIAG1 Глубина для снижения скорости, см. _AMODE (ПЕРВАЯ ПОЗИЦИЯ) 4 X2 _DIAG2 Конечная глубина, см. _AMODE (ВТОРАЯ ПОЗИЦИЯ) 5 R/FS _RC Радиус закругления или ширина фаски, см. _AMODE (ЧЕТВЕРТАЯ ПОЗИЦИЯ) 6 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 7 S _SV1 Постоянная скорость шпинделя, см. _AMODE (ПЯТАЯ ПОЗИЦИЯ) V Постоянная скорость резания 8 SV _SV2 Макс. скорость при постоянной скорости резания 9 DIR _SDAC Направление вращения шпинделя 3 = для M3 4 = для M4 10 F _FF1 Подача до глубины для снижения скорости 11 FR _FF2 Уменьшенная подача до конечной глубины 12 SR _SS2 Уменьшенная скорость до конечной глубины 13 XM _DIAGM Глубина выдвижения приемника деталей (абс., всегда диаметр) 14 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: обратный ход 0 = обратный ход на _SPD+_SDIS 1 = без обратного хода в конце ВТОРАЯ ПОЗИЦИЯ: приемник деталей 0 = нет, не выполнять M-команду 1 = да, вызов CUST_TECHCYC(101)- выдвинуть деталеприемник, CUST_TECHCYC(102)- закрыть деталеприемник 15 _DN D-номер для 2-ого резца, если не запрограммирован D+1 20 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 739
