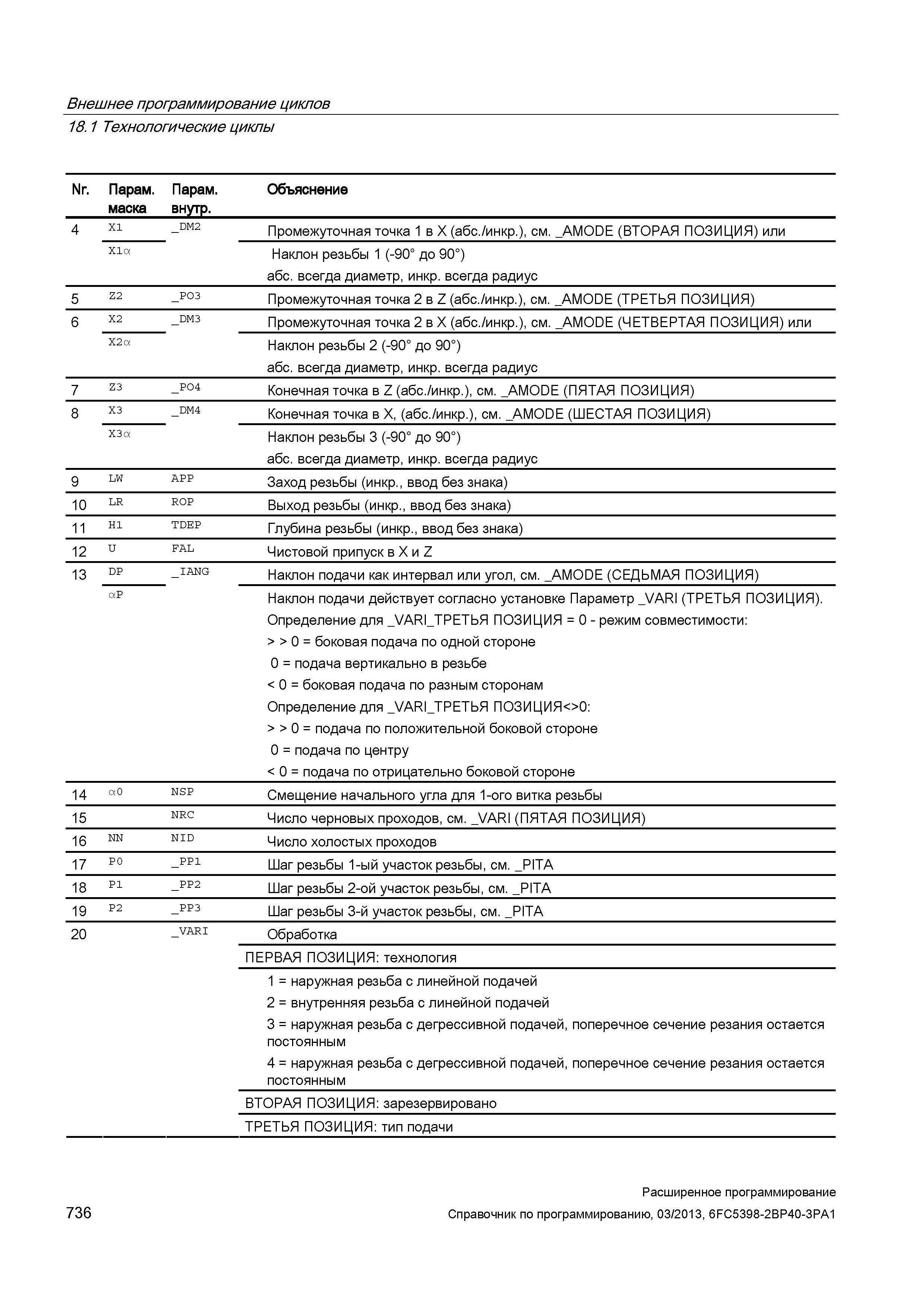

736 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.736

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 736 0736 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 4 X1 _DM2 Промежуточная точка 1 в X (абс./инкр.), см. _AMODE (ВТОРАЯ ПОЗИЦИЯ) или X1a Наклон резьбы 1 (-90° до 90°) абс. всегда диаметр, инкр. всегда радиус 5 Z2 _PO3 Промежуточная точка 2 в Z (абс./инкр.), см. _AMODE (ТРЕТЬЯ ПОЗИЦИЯ) 6 X2 _DM3 Промежуточная точка 2 в X (абс./инкр.), см. _AMODE (ЧЕТВЕРТАЯ ПОЗИЦИЯ) или X2a Наклон резьбы 2 (-90° до 90°) абс. всегда диаметр, инкр. всегда радиус 7 Z3 _PO4 Конечная точка в Z (абс./инкр.), см. _AMODE (ПЯТАЯ ПОЗИЦИЯ) 8 X3 _DM4 Конечная точка в X, (абс./инкр.), см. _AMODE (ШЕСТАЯ ПОЗИЦИЯ) X3a Наклон резьбы 3 (-90° до 90°) абс. всегда диаметр, инкр. всегда радиус 9 LW APP Заход резьбы (инкр., ввод без знака) 10 LR ROP Выход резьбы (инкр., ввод без знака) 11 H1 TDEP Глубина резьбы (инкр., ввод без знака) 12 U FAL Чистовой припуск в X и Z 13 DP _IANG Наклон подачи как интервал или угол, см. _AMODE (СЕДЬМАЯ ПОЗИЦИЯ) aP Наклон подачи действует согласно установке Параметр _VARI (ТРЕТЬЯ ПОЗИЦИЯ). Определение для _VARI_ТРЕТЬЯ ПОЗИЦИЯ = 0 - режим совместимости: > > 0 = боковая подача по одной стороне 0 = подача вертикально в резьбе < 0 = боковая подача по разным сторонам Определение для _VARI_ТРЕТЬЯ ПОЗИЦИЯ<>0: > > 0 = подача по положительной боковой стороне 0 = подача по центру < 0 = подача по отрицательно боковой стороне 14 a0 NSP Смещение начального угла для 1-ого витка резьбы 15 NRC Число черновых проходов, см. _VARI (ПЯТАЯ ПОЗИЦИЯ) 16 NN NID Число холостых проходов 17 P0 _PP1 Шаг резьбы 1-ый участок резьбы, см. _PITA 18 P1 _PP2 Шаг резьбы 2-ой участок резьбы, см. _PITA 19 P2 _PP3 Шаг резьбы 3-й участок резьбы, см. _PITA 20 _VARI Обработка ПЕРВАЯ ПОЗИЦИЯ: технология 1 = наружная резьба с линейной подачей 2 = внутренняя резьба с линейной подачей 3 = наружная резьба с дегрессивной подачей, поперечное сечение резания остается постоянным 4 = наружная резьба с дегрессивной подачей, поперечное сечение резания остается постоянным ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: тип подачи 736 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
