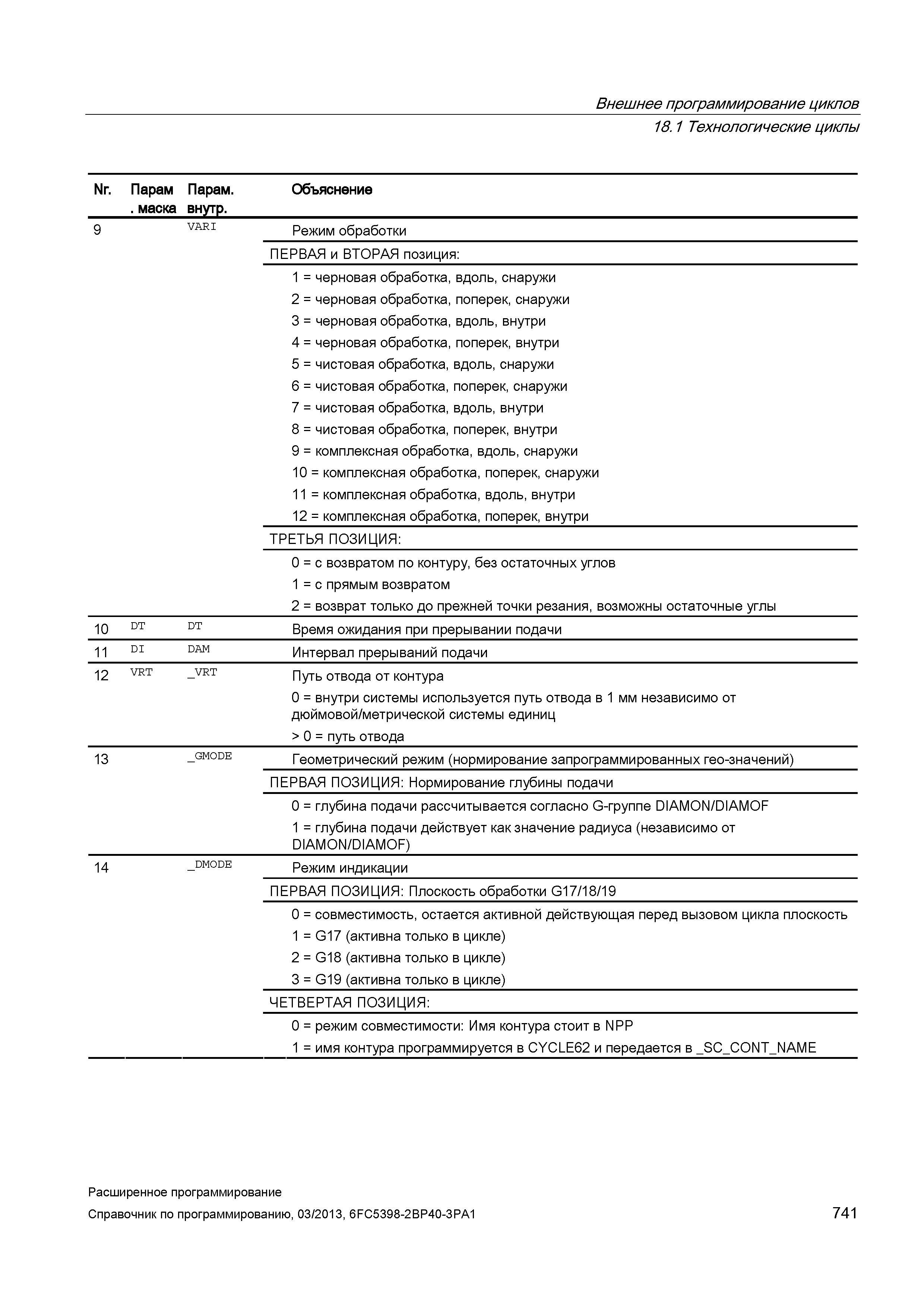

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 9 VARI Режим обработки ПЕРВАЯ и ВТОРАЯ позиция: 1 = черновая обработка, вдоль, снаружи 2 = черновая обработка, поперек, снаружи 3 = черновая обработка, вдоль, внутри 4 = черновая обработка, поперек, внутри 5 = чистовая обработка, вдоль, снаружи 6 = чистовая обработка, поперек, снаружи 7 = чистовая обработка, вдоль, внутри 8 = чистовая обработка, поперек, внутри 9 = комплексная обработка, вдоль, снаружи 10 = комплексная обработка, поперек, снаружи 11 = комплексная обработка, вдоль, внутри 12 = комплексная обработка, поперек, внутри ТРЕТЬЯ ПОЗИЦИЯ: 0 = с возвратом по контуру, без остаточных углов 1 = с прямым возвратом 2 = возврат только до прежней точки резания, возможны остаточные углы 10 DT DT Время ожидания при прерывании подачи 11 DI DAM Интервал прерываний подачи 12 VRT _VRT Путь отвода от контура 0 = внутри системы используется путь отвода в 1 мм независимо от дюймовой/метрической системы единиц > 0 = путь отвода 13 _GMODE Геометрический режим (нормирование запрограммированных гео-значений) ПЕРВАЯ ПОЗИЦИЯ: Нормирование глубины подачи 0 = глубина подачи рассчитывается согласно G-группе DIAMON/DIAMOF 1 = глубина подачи действует как значение радиуса (независимо от DIAMON/DIAMOF) 14 _DMODE Режим индикации ПЕРВАЯ ПОЗИЦИЯ: Плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 = режим совместимости: Имя контура стоит в NPP 1 = имя контура программируется в CYCLE62 и передается в _SC_CONT_NAME Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 741
