718 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.718

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 718 0718 Lab2u

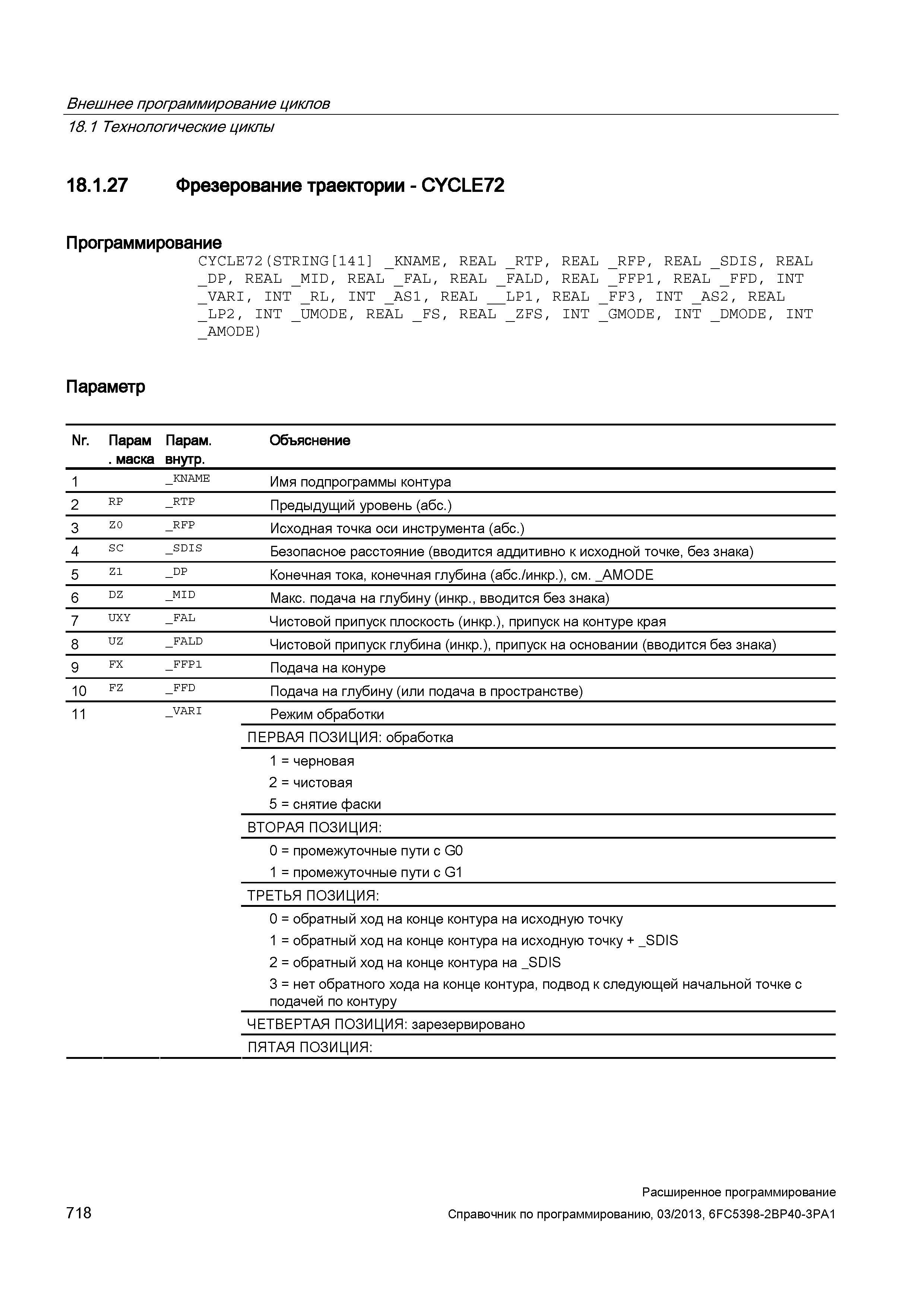

Внешнее программирование циклов 18.1 Технологические циклы 18.1.27 Фрезерование траектории - CYCLE72 Программирование CYCLE72(STRING 141 _KNAME, REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _MID, REAL _FAL, REAL _FALD, REAL _FFP1, REAL _FFD, INT _VARI, INT _RL, INT _AS1, REAL LP1, REAL _FF3, INT _AS2, REAL _LP2, INT _UMODE, REAL _FS, REAL _ZFS, INT _GMODE, INT _DMODE, INT AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 _KNAME Имя подпрограммы контура 2 RP _RTP Предыдущий уровень (абс.) 3 Z0 _RFP Исходная точка оси инструмента (абс.) 4 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 5 Z1 _DP Конечная тока, конечная глубина (абс./инкр.), см. _AMODE 6 DZ _MID Макс. подача на глубину (инкр., вводится без знака) 7 UXY _FAL Чистовой припуск плоскость (инкр.), припуск на контуре края 8 UZ _FALD Чистовой припуск глубина (инкр.), припуск на основании (вводится без знака) 9 FX _FFP1 Подача на конуре 10 FZ _FFD Подача на глубину (или подача в пространстве) 11 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: обработка 1 = черновая 2 = чистовая 5 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: 0 = промежуточные пути с G0 1 = промежуточные пути с G1 ТРЕТЬЯ ПОЗИЦИЯ: 0 = обратный ход на конце контура на исходную точку 1 = обратный ход на конце контура на исходную точку + _SDIS 2 = обратный ход на конце контура на _SDIS 3 = нет обратного хода на конце контура, подвод к следующей начальной точке с подачей по контуру ЧЕТВЕРТАЯ ПОЗИЦИЯ: зарезервировано ПЯТАЯ ПОЗИЦИЯ: _ 718 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
