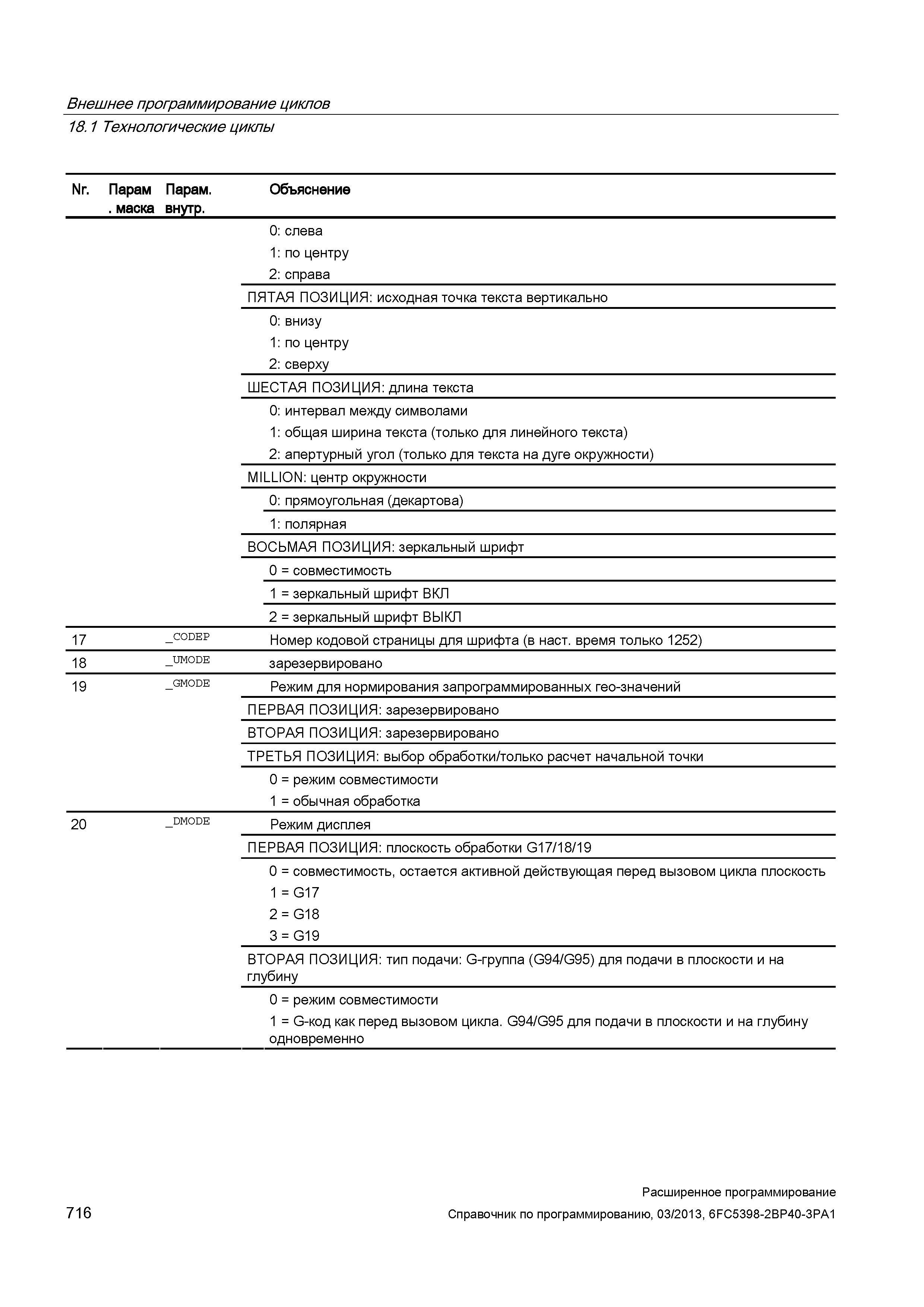

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам Парам. Объяснение . маска внутр. 0: слева 1: по центру 2: справа ПЯТАЯ ПОЗИЦИЯ: исходная точка текста вертикально 0: внизу 1: по центру 2: сверху ШЕСТАЯ ПОЗИЦИЯ: длина текста 0: интервал между символами 1: общая ширина текста (только для линейного текста) 2: апертурный угол (только для текста на дуге окружности) MILLION: центр окружности 0: прямоугольная (декартова) 1: полярная ВОСЬМАЯ ПОЗИЦИЯ: зеркальный шрифт 0 = совместимость 1 = зеркальный шрифт ВКЛ 2 = зеркальный шрифт ВЫКЛ 17 _CODEP Номер кодовой страницы для шрифта (в наст. время только 1252) 18 _UMODE зарезервировано 19 _GMODE Режим для нормирования запрограммированных гео-значений ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки/только расчет начальной точки 0 = режим совместимости 1 = обычная обработка 20 _dmode Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 2 = G18 3 = G19 _ ВТОРАЯ ПОЗИЦИЯ: тип подачи: G-группа (G94/G95) для подачи в плоскости и на глубину 0 = режим совместимости 1 = G-код как перед вызовом цикла. G94/G95 для подачи в плоскости и на глубину одновременно 716 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
