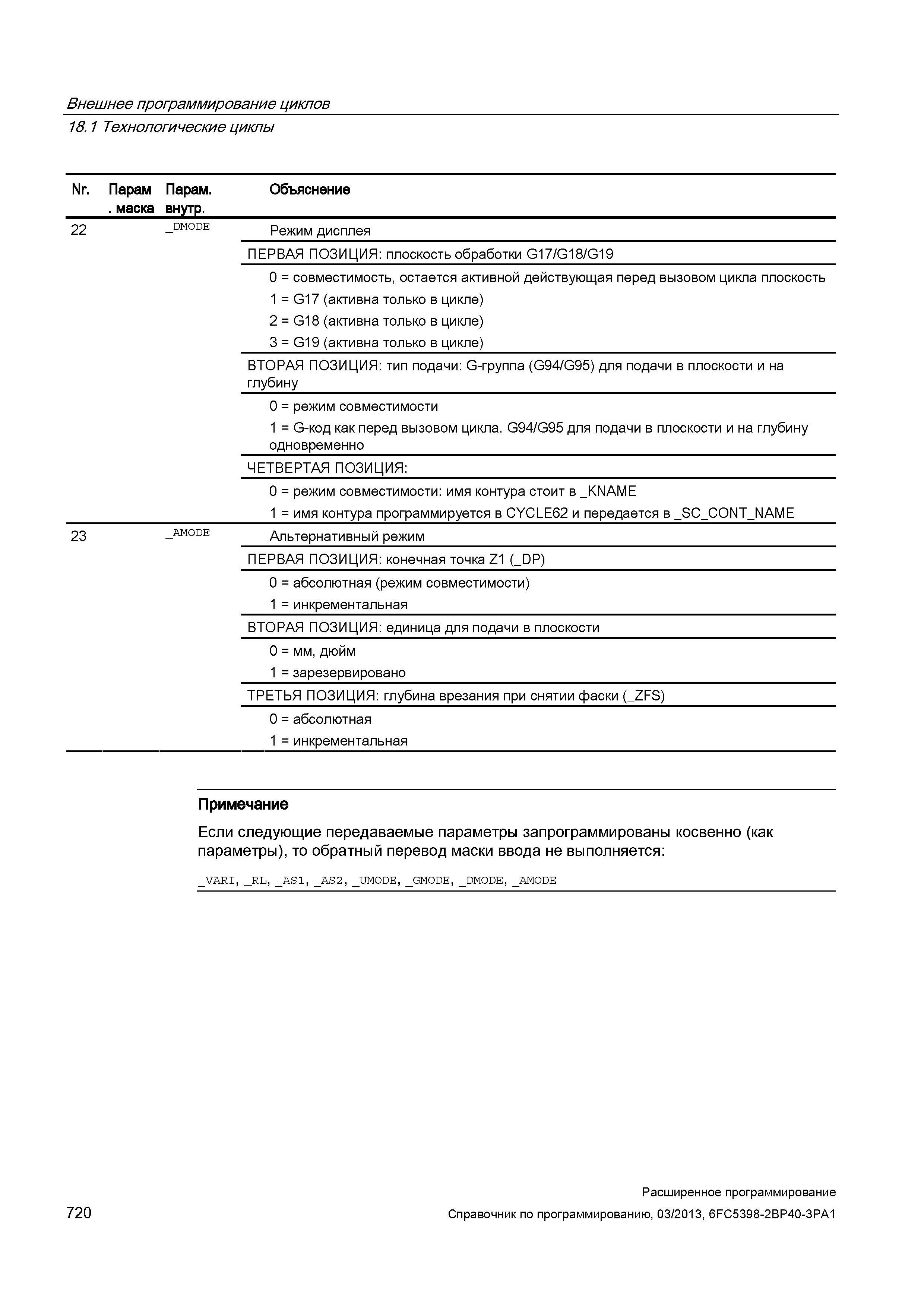

720 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.720

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 720 0720 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам Парам. Объяснение . маска внутр. 22 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: тип подачи: G-группа (G94/G95) для подачи в плоскости и на глубину 0 = режим совместимости 1 = G-код как перед вызовом цикла. G94/G95 для подачи в плоскости и на глубину одновременно ЧЕТВЕРТАЯ ПОЗИЦИЯ: _ 0 = режим совместимости: имя контура стоит в _KNAME 1 = имя контура программируется в CYCLE62 и передается в _SC_CONT_NAME 23 _amode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная точка Z1 (_DP) 0 = абсолютная (режим совместимости) 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для подачи в плоскости 0 = мм, дюйм 1 = зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски (_ZFS) 0 = абсолютная 1 = инкрементальная Примечание Если следующие передаваемые параметры запрограммированы косвенно (как параметры), то обратный перевод маски ввода не выполняется: _VARI, _RL, _AS1, _AS2, _UMODE, _GMODE, _DMODE, _AMODE 720 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
