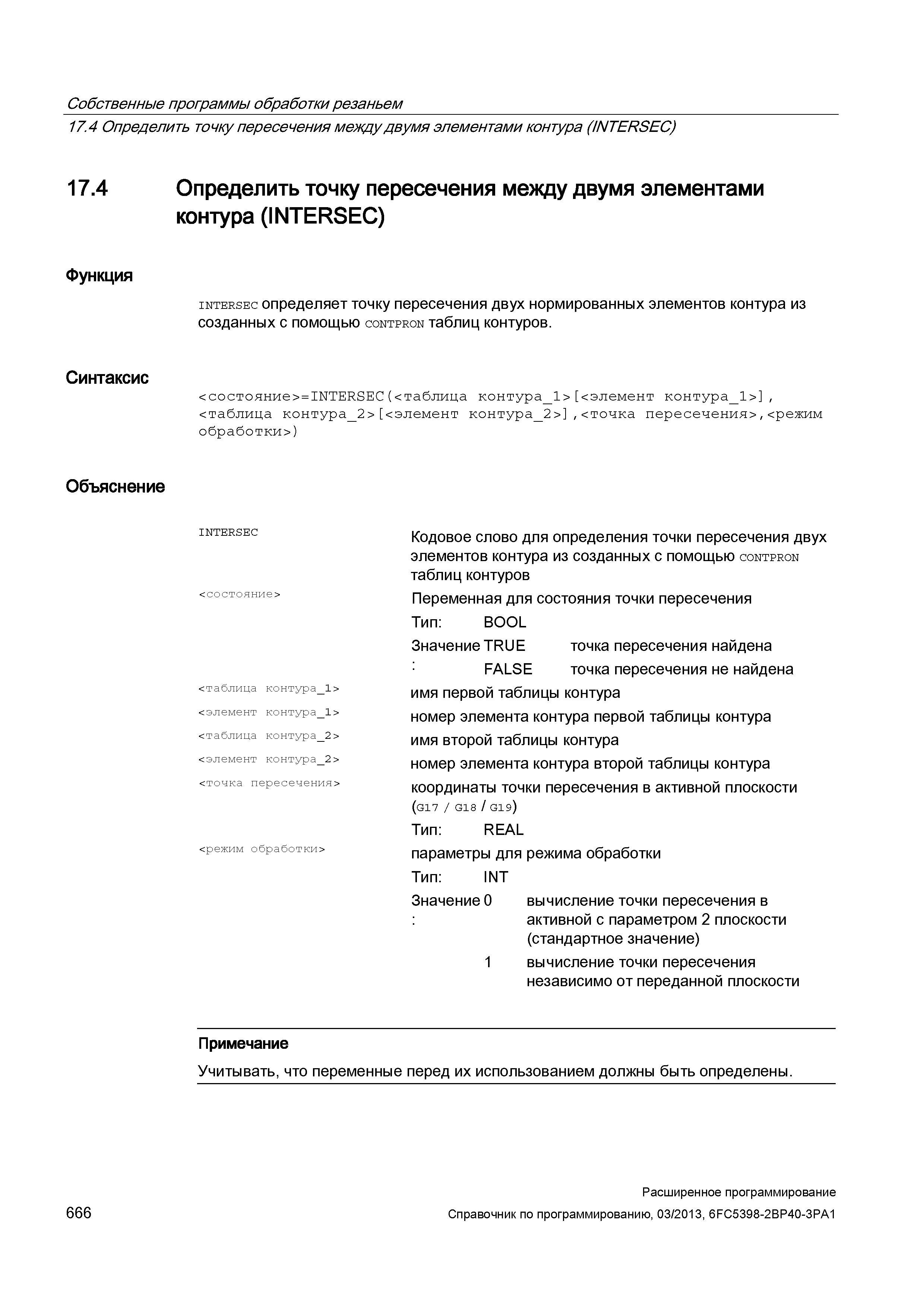

666 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.666

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 666 0666 Lab2u

Собственные программы обработки резаньем 17.4 Определить точку пересечения между двумя элементами контура (INTERSEC) 17.4 Определить точку пересечения между двумя элементами контура (INTERSEC) Функция Синтаксис Объяснение intersec определяет точку пересечения двух нормированных элементов контура из созданных с помощью contpron таблиц контуров. <состояние>=INTERSEC(<таблица контура_1> <элемент контура_1> , <таблица контура_2> <элемент контура_2> ,<точка пересечения>,<режим обработки>) INTERSEC <состояние> <таблица контура_1> <элемент контура_1> <таблица контура_2> <элемент контура_2> <точка пересечения> <режим обработки> Кодовое слово для определения точки пересечения двух элементов контура из созданных с помощью contpron таблиц контуров Переменная для состояния точки пересечения Тип: BOOL Значение TRUE точка пересечения найдена : FALSE точка пересечения не найдена имя первой таблицы контура номер элемента контура первой таблицы контура имя второй таблицы контура номер элемента контура второй таблицы контура координаты точки пересечения в активной плоскости (G17 / G18 / G19) Тип: REAL параметры для режима обработки Тип: INT вычисление точки пересечения в активной с параметром 2 плоскости (стандартное значение) вычисление точки пересечения независимо от переданной плоскости Значение 0 1 Примечание Учитывать, что переменные перед их использованием должны быть определены. 666 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
