Системы числового программного управления / CNC programming and machining SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.) |
|||||
663 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.663 |
|||||

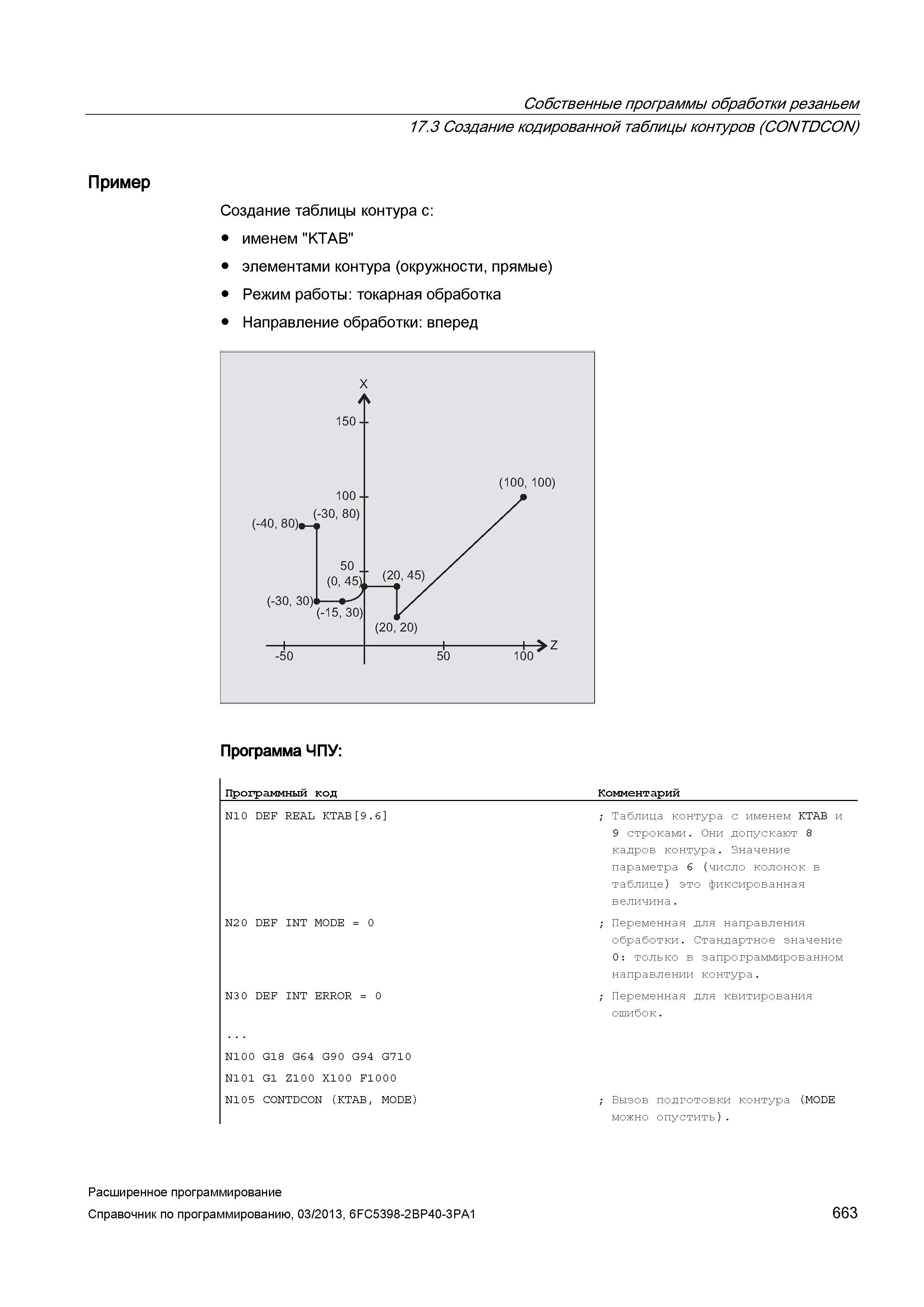

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 663 0663 Lab2u Собственные программы обработки резаньем 17.3 Создание кодированной таблицы контуров (CONTDCON) Пример Создание таблицы контура с: именем "KTAB" элементами контура (окружности, прямые) Режим работы: токарная обработка Направление обработки: вперед Программа ЧПУ: Программный код N10 DEF REAL KTAB 9.6 N2 0 DEF INT MODE = 0 N3 0 DEF INT ERROR = 0 N100 G18 G64 G9 0 G94 G710 N101 G1 Z100 X100 F1000 N105 CONTDCON (KTAB, MODE) Комментарий Таблица контура с именем KTAB и 9 строками. Они допускают 8 кадров контура. Значение параметра 6 (число колонок в таблице) это фиксированная величина. Переменная для направления обработки. Стандартное значение 0: только в запрограммированном направлении контура. Переменная для квитирования ошибок. Вызов подготовки контура (MODE можно опустить). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 663 |
|||||
