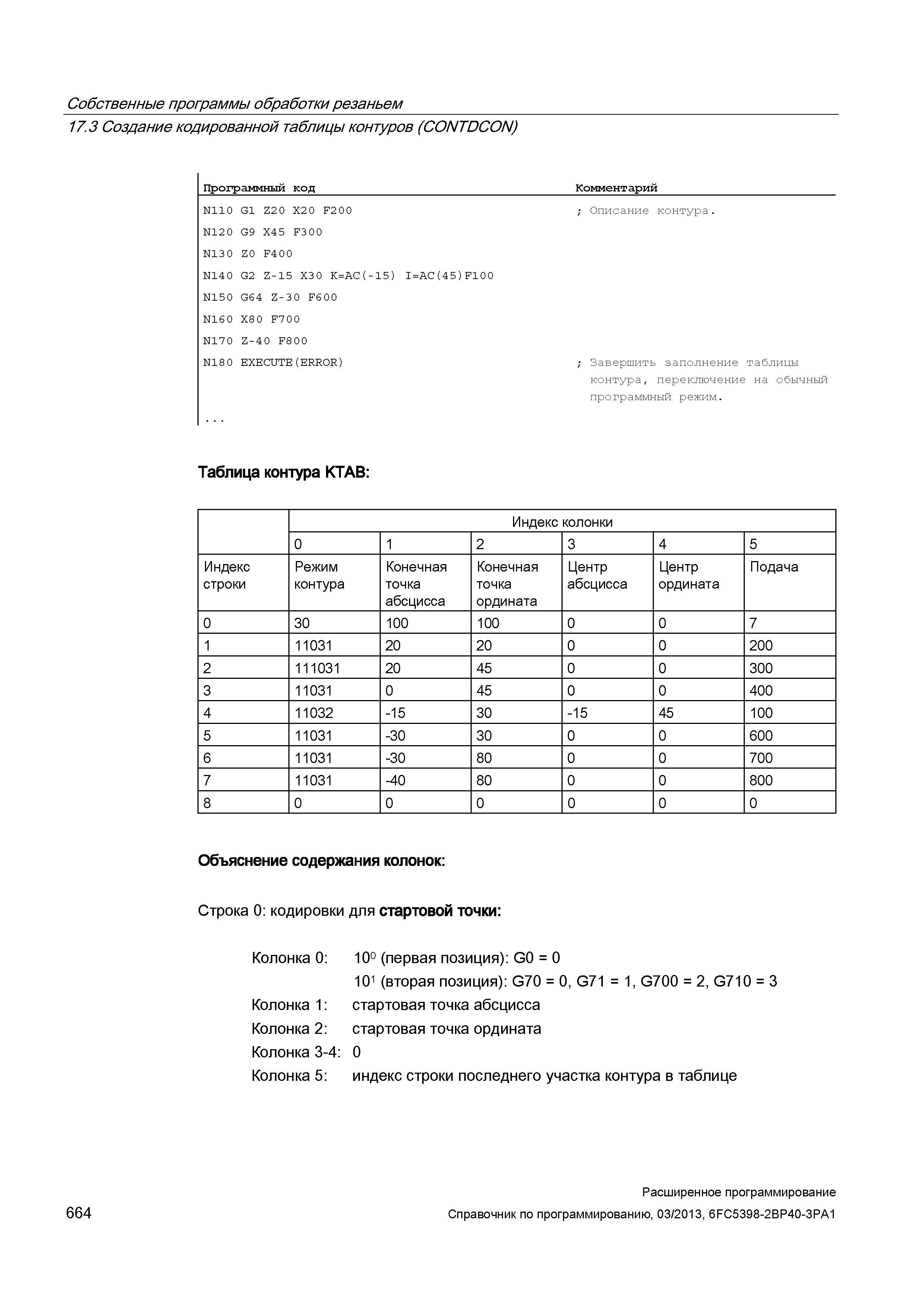

Собственные программы обработки резаньем 17.3 Создание кодированной таблицы контуров (CONTDCON) 664 Программный код N110 G1 Z2 0 X2 0 F200 N120 G9 X4 5 F300 N130 Z0 F4 0 0 N140 G2 Z-15 X30 K=AC(-15) I=AC(45)F100 N150 G64 Z-30 F6 0 0 N160 X8 0 F7 0 0 N170 Z-4 0 F8 0 0 N18 0 EXECUTE(ERROR) Комментарий ; Описание контура. ; Завершить заполнение таблицы контура, переключение на обычный программный режим. Таблица контура KTAB: Индекс колонки 0 1 2 3 4 5 Индекс строки Режим контура Конечная точка абсцисса Конечная точка ордината Центр абсцисса Центр ордината Подача 0 30 100 100 0 0 7 1 11031 20 20 0 0 200 2 111031 20 45 0 0 300 3 11031 0 45 0 0 400 4 11032 -15 30 -15 45 100 5 11031 -30 30 0 0 600 6 11031 -30 80 0 0 700 7 11031 -40 80 0 0 800 8 0 0 0 0 0 0 Объяснение содержания колонок: Строка 0: кодировки для стартовой точки: Колонка 0: 100 (первая позиция): G0 = 0 101 (вторая позиция): G70 = 0, G71 = 1, G700 = 2, G710 = 3 Колонка 1: стартовая точка абсцисса Колонка 2: стартовая точка ордината Колонка 3-4: 0 Колонка 5: индекс строки последнего участка контура в таблице Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
